Зажим контрольный прут-прут (пластина 57х57мм) HZ EKF PROxima | lp-55611

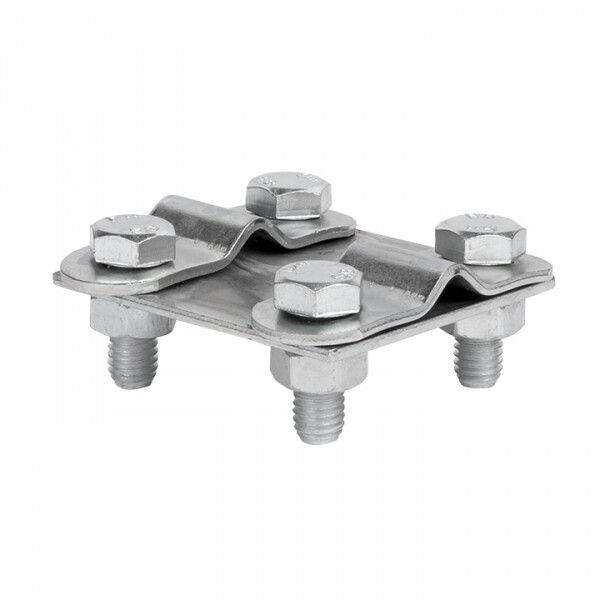

Зажим контрольный прут-прут (пластина 57×57 мм) HZ PROxima от EKF используется для надёжного соединения токоотводов диаметром 6–10 мм в системах молниезащиты. Артикул lp-55611 соответствует серии EKF PROxima и применяется в промышленных, инфраструктурных и жилых объектах.

Назначение и область применения

Зажим контрольный прут-прут (пластина 57×57 мм) HZ PROxima служит для создания электрического контакта между двумя вертикальными токоотводами системы молниезащиты. Он позволяет проверить целостность цепи, провести измерения сопротивления или выполнить ремонт без демонтажа основной конструкции. Применяется в системах молниезащиты зданий, промышленных объектов, энергообъектов, телекоммуникационных вышек и жилых домов.

Технические характеристики

• Тип изделия: соединитель
• Материал: сталь оцинкованная
• Покрытие: горячее цинкование - устойчиво к коррозии даже в агрессивной среде
• Размер пластины: 57 × 57 мм
• Поддерживаемый диаметр токоотвода: 6–10 мм
• Гарантийный срок: 84 месяца (7 лет)

Совместимость и монтаж

Зажим совместим с круглыми токоотводами диаметром 6–10 мм, изготовленными из меди, стали или алюминия. Для установки необходимо зафиксировать два токоотвода в зажиме и затянуть болты до плотного контакта. Монтаж выполняется с помощью гаечного ключа - усилие должно быть достаточным для исключения люфта, но без перекручивания резьбы. Установка возможна как на вертикальных, так и на наклонных участках системы молниезащиты.

Безопасность и стандарты

Изделие соответствует требованиям к компонентам систем молниезащиты, указанным в ГОСТ Р 50571.29 и IEC 62305. Горячее цинкование обеспечивает долговременную защиту от коррозии, что гарантирует сохранение электрической проводимости в течение всего срока службы. Надёжное соединение снижает риск возникновения тепловых повреждений при прохождении импульса молнии.

Преимущества

• Высокая механическая прочность благодаря стальной пластине и оцинкованному покрытию
• Удобство диагностики - можно легко открыть и проверить контакт без разбора всей системы
• Долгий срок службы - 7 лет гарантии подтверждает устойчивость к внешним воздействиям
• Совместимость с большинством типов токоотводов в диапазоне 6–10 мм

Ограничения применения

• Не предназначена для соединения токоотводов диаметром менее 6 мм или более 10 мм - возможен плохой контакт и нагрев
• Не рекомендуется использовать в условиях постоянного погружения в воду - хотя покрытие защищено, длительный контакт с жидкостью может снизить срок службы
• Не следует применять в качестве основного соединения - только для контрольных точек; основные соединения должны выполнять сваркой или специализированными зажимами

Примеры использования

• На крыше многоэтажного офисного здания - для контроля связи между вертикальными токоотводами
• На башне мобильной связи - для периодической проверки сопротивления контура молниезащиты
• На промышленном складе с металлической конструкцией - для удобного доступа к точке измерения

Практические советы

• Перед установкой очистите поверхности токоотводов от оксидов и грязи - это повысит надёжность контакта
• Проверяйте момент затяжки болтов: недостаточно затянутый зажим вызывает нагрев, слишком сильно - деформирует металл
• При использовании в солёной или химически активной среде (например, у моря) рекомендуется ежегодный осмотр состояния покрытия
• Артикул lp-55611 - единственный вариант в серии EKF PROxima с этой формой пластины и диапазоном диаметров; другие модели имеют другую геометрию
