Зажим полоса-прут на штыре HZ EKF PROxima | lp-55423

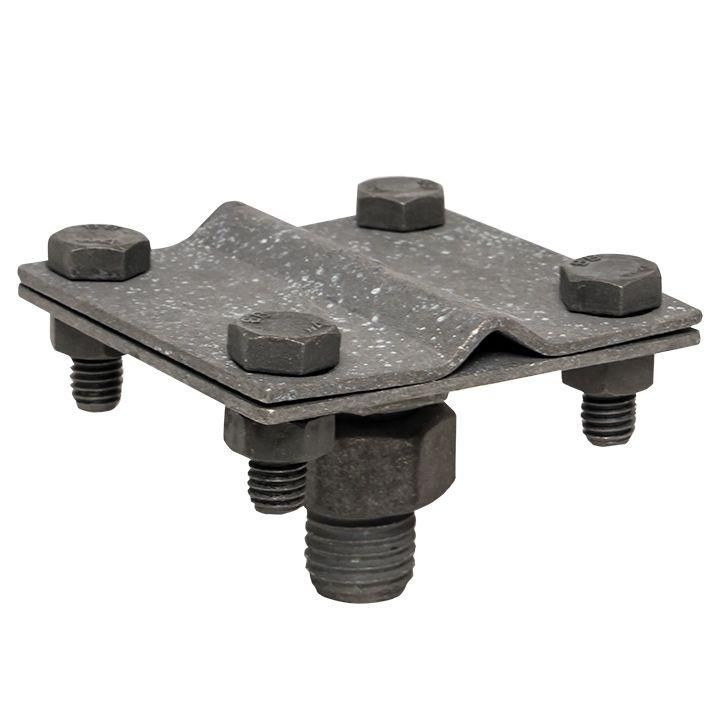

Зажим полоса-прут на штыре HZ PROxima EKF - надёжный элемент системы молниезащиты, предназначенный для механического соединения медной или стальной полосы с вертикальным проводником (штырем) на основе горячеоцинкованной стали. Артикул lp-55423 из серии Купол от EKF применяется в промышленных, инфраструктурных и жилых объектах для создания долговечного контура уравнивания потенциалов.

Назначение и область применения

Зажим полоса-прут на штыре HZ PROxima EKF используется для фиксации горизонтальных заземляющих полос (например, 40×4 мм) к вертикальному стержню - штырю молниеприёмника или опорному столбу. Он позволяет организовать прочное и токопроводящее соединение в системе молниезащиты, исключая риск отслоения или окисления контакта. Применяется в зданиях с высокой опасностью поражения молнией: промышленные цеха, трансформаторные подстанции, жилые многоэтажки, объекты энергетики и связи.

Технические характеристики

• Тип изделия: зажим полоса-прут на штыре
• Материал: сталь оцинкованная
• Защитное покрытие: горячее цинкование - обеспечивает повышенную коррозионную стойкость даже в агрессивной среде
• Размер пластины: 70×70 мм - позволяет крепить полосу 40×4 мм в двух направлениях («крест на крест»)
• Гарантийный срок: 84 месяца (7 лет) - подтверждает долговечность материала и качества сборки

Совместимость и монтаж

Зажим совместим с вертикальными стержнями стандартного диаметра, используемыми в системах молниезащиты (обычно 10–16 мм). Для установки:

• Уложите полосу 40×4 мм перпендикулярно штырю на пластину 70×70 мм
• Фиксируйте её болтами через отверстия в пластине - так создаётся двойной контакт: по полосе и по штырю
• Затяните соединение до плотного прилегания - проверьте отсутствие люфтов
• Не допускайте перекоса полосы; она должна лежать плоско на поверхности пластины

Инструмент: гаечный ключ, торцевой ключ или головка на 10–12 мм. Монтаж возможен как на этапе строительства, так и при реконструкции существующих систем.

Безопасность и стандарты

Элемент соответствует требованиям ГОСТ Р 50571.5.54 и IEC 62305 (системы молниезащиты). Горячее цинкование гарантирует сохранение токопроводящих свойств в течение всего срока службы, что важно для безопасного отвода импульса молнии. Недопустимо использование в условиях постоянного воздействия открытого огня или химически активных паров (например, серной кислоты).

Преимущества

• Высокая механическая прочность за счёт толстой оцинкованной стали
• Пластина 70×70 мм даёт возможность крепить полосу в двух взаимно перпендикулярных направлениях - удобно для сложных схем
• Горячее цинкование предохраняет от ржавчины в течение десятилетий - особенно актуально на открытом воздухе
• Длительная гарантия (7 лет) свидетельствует о контролируемом качестве производства EKF

Ограничения применения

• Не предназначен для работы с алюминиевыми проводниками - материал несовместим по электрохимическому потенциалу
• Не использовать в местах с частыми вибрациями без дополнительной фиксации (например, рядом с крупногабаритным оборудованием)
• Не заменяет основной заземляющий проводник - является лишь соединительным элементом в цепи
• Не рассчитан на прямое попадание молнии - работает как часть распределённой системы, а не как молниеприёмник

Примеры использования

• Подключение горизонтального заземляющего контура из полосы 40×4 мм к вертикальному стержню молниеприёмника на крыше здания
• Соединение нескольких полос в виде решётки на кровле промышленного ангара
• Фиксация полосы к стальному штырю, закреплённому в бетонном фундаменте
• Обустройство системы молниезащиты на дымовой трубе или вышки связи

Практические советы

• Перед монтажом очистите поверхность полосы и штыря от краски, ржавчины и грязи - это повысит токопроводимость
• Проверяйте посадочный диаметр штыря перед покупкой: он должен подходить под внутреннюю форму зажима (обычно 10–16 мм)
• При использовании в солёной или морской среде дополнительно смазывайте резьбу антикоррозийной paste (например, на базе меди)
• После монтажа проведите контрольное измерение переходного сопротивления - оно должно быть менее 0,2 Ом
• Артикул lp-55423 - один из самых распространённых в линейке EKF; всегда есть в наличии, легко заменяемый аналогичными изделиями серии Купол
