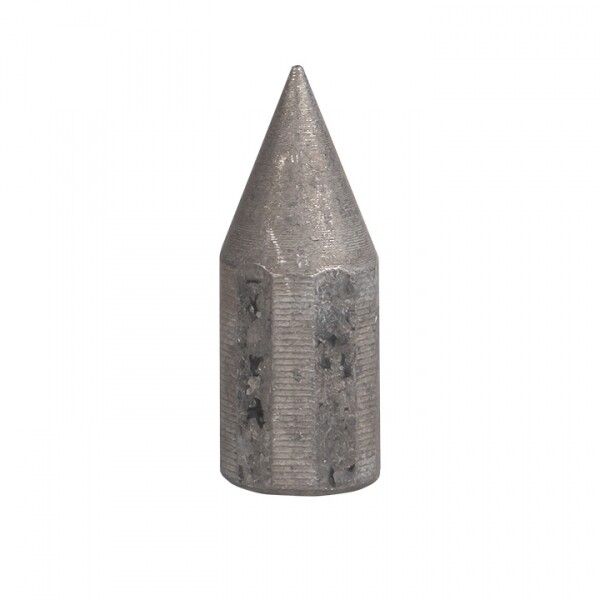

Наконечник заземлителя, d 16мм HZ EKF PROxima | GC-E1402

Наконечник заземлителя, диаметр 16 мм, тип HZ от EKF - комплектующий элемент для быстрого и надёжного монтажа вертикальных заземляющих стержней. Артикул gc-e1402 входит в серию Купол и соответствует требованиям ПУЭ для систем заземления в промышленных и жилых объектах.

Назначение и область применения

Наконечник заземлителя, диаметр 16 мм, тип HZ используется для защиты нижнего конца стержневого заземлителя при его забивании в грунт. Он предотвращает деформацию и повреждение металлического стержня во время ударных нагрузок, сохраняя целостность проводящего контура. Применяется в системах заземления зданий, подстанций, промышленного оборудования, трансформаторных пунктов и линий электроснабжения.

Технические характеристики

• Тип изделия: штырь заземляющий
• Диаметр: 16 мм
• Материал: сталь оцинкованная
• Покрытие: горячее цинкование
• Гарантийный срок: 84 месяца
• Совместим с заземляющими стержнями диаметром 16 мм

Совместимость и монтаж

Наконечник заземлителя, диаметр 16 мм, тип HZ совместим со стандартными стержнями из стали диаметром 16 мм, используемыми в системах заземления. Монтаж осуществляется путём насадки на нижний торец стержня перед забиванием. Устройство фиксируется плотно, не требует дополнительных креплений. Для правильной установки проверьте соответствие внутреннего диаметра наконечника внешнему диаметру стержня - допуск не более +-0,5 мм.

Безопасность и стандарты

Изделие соответствует требованиям Главы 1.7 ПУЭ - «Заземление и защитные меры электробезопасности». Горячее цинкование обеспечивает долговременную коррозионную стойкость, что важно для надёжной работы заземляющего контура в агрессивных условиях почвы. Производитель рекомендует использовать этот наконечник в составе проектируемых систем заземления - он включён в официальный ассортимент EKF для проектного применения.

Преимущества

• Горячее цинкование увеличивает срок службы в 2–3 раза по сравнению с холодным цинком
• Форма наконечника снижает риск раскола стержня при ударах молотом
• Не требует дополнительных инструментов или креплений при монтаже
• Высокая механическая прочность материала позволяет работать даже в скалистых и плотных грунтах
• 84 месяца гарантии подтверждают качество производства и материалов

Ограничения применения

Наконечник не предназначен для использования с заземлителями другого диаметра - например, 14 мм или 18 мм. Не применяется в качестве самостоятельного заземлителя; всегда должен использоваться вместе с основным стержнем. Не рекомендуется применять в средах с высокой химической активностью (например, вблизи промышленных выбросов кислот или щелочей) - хотя цинкование устойчиво, длительный контакт с агрессивными веществами может снизить срок службы.

Примеры использования

• Заземление распределительных щитов в многоквартирных домах
• Подключение заземляющего контура к трансформаторной подстанции
• Обустройство заземления на производственных линиях с частыми перегрузками
• Монтаж в сельских районах, где требуется глубокое забивание стержней в каменистый грунт

Практические советы

• Перед монтажом проверьте, чтобы внутренняя часть наконечника была свободна от грязи и ржавчины - это обеспечит плотное прилегание к стержню
• При забивании используйте деревянную или пластиковую накладку на верхнюю часть стержня - так вы продлите жизнь наконечнику и избежите деформации
• Если грунт очень плотный, предварительно просверлите отверстие диаметром 16–18 мм - это снизит усилие забивания и минимизирует риск повреждения
• После монтажа обязательно замерьте сопротивление заземления - наконечник не влияет на показатель, но повреждённый стержень даёт неверные результаты
