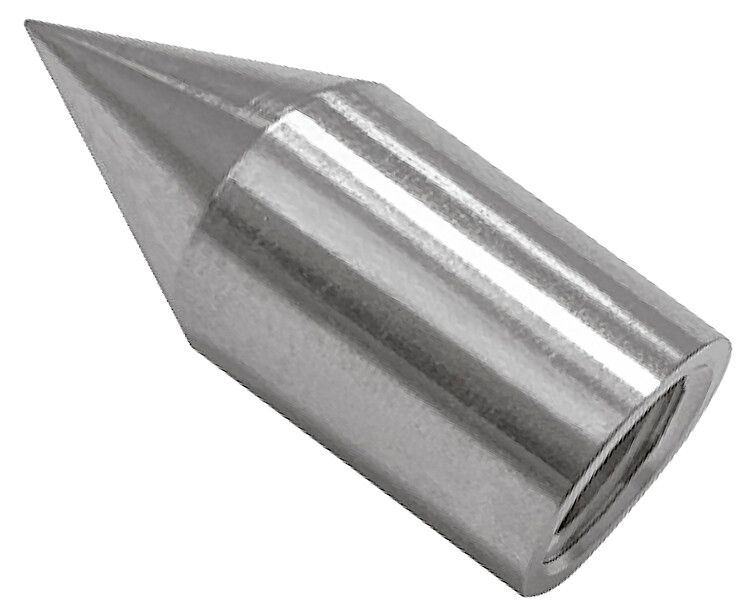

Наконечник заземления d=16мм нержавеющая сталь | ZNZ10-20-016 IEK

Наконечник заземления d=16мм нержавеющая сталь от бренда IEK предназначен для защиты и упрощения монтажа стержней модульно-штыревой системы заземления. Этот элемент обеспечивает надёжное соединение между заземляющим проводником и стержнем, снижает риск повреждения антикоррозийного покрытия при забивании и увеличивает срок службы всей системы - до 30 лет.

Назначение и область применения

Наконечник заземления d=16мм нержавеющая сталь применяется при установке вертикальных заземляющих электродов в системах молниезащиты и рабочего заземления. Он защищает торец стержня от деформации при ударах молотком во время забивания, предотвращает повреждение антикоррозионного покрытия и обеспечивает прочное механическое соединение с заземляющим проводом через болтовую клемму.

Подходит для использования в частном домостроении, промышленных объектах, трансформаторных подстанциях, на объектах связи и энергетики, где требуется долговременная и надёжная система заземления.

Технические характеристики

• Диаметр: 16 мм - соответствует стандартному диаметру заземляющих стержней с накатанной резьбой;
• Материал: нержавеющая сталь - устойчива к коррозии, не требует дополнительной защиты в агрессивных средах;
• Внутренняя резьба: позволяет плотно закручивать на стержень с накатанной резьбой без сварки или дополнительных креплений;
• Срок службы: 30 лет - рассчитан на длительную эксплуатацию в условиях повышенной влажности и химической активности грунта;
• Тип изделия: наконечник для заземления - не является изолятором или токоотводом, служит исключительно как переходной элемент.

Совместимость и монтаж

Наконечник заземления d=16мм нержавеющая сталь совместим с заземляющими стержнями IEK и аналогичными изделиями других производителей, имеющими внешнюю накатанную резьбу диаметром 16 мм. Монтаж выполняется в два этапа:

1. Завинчивание наконечника на нижний конец стержня перед забиванием - обеспечивает равномерное распределение нагрузки и защиту резьбы;
2. Фиксация заземляющего провода через болт и гайку на верхней части наконечника - после завершения забивания стержня.

Не рекомендуется использовать с трубчатыми или гладкими стержнями - отсутствие резьбы на стержне делает невозможным надёжное крепление.

Преимущества

• Увеличивает срок службы заземляющего контура за счёт защиты стержня от механических повреждений;
• Обеспечивает высокую электрическую проводимость благодаря сплошному металлическому контакту между стержнем и проводом;
• Не требует сварки - монтаж возможен даже в труднодоступных местах с помощью обычного ключа;
• Нержавеющая сталь гарантирует сохранение целостности в агрессивных почвах (солёные, кислотные, влажные);
• Совместим с сертифицированными комплектами IEK - легко интегрируется в готовые решения.

Ограничения применения

• Не подходит для стержней с метрической резьбой M14, M18 или другими диаметрами - только для 16 мм с накатанной резьбой;
• Не заменяет заземляющий провод - требует обязательного подключения медного или алюминиевого проводника;
• Не предназначена для горизонтальных заземлителей - только для вертикальных стержневых элементов;
• Не следует применять в условиях постоянного воздействия открытого пламени или температур выше +150 C - материал теряет прочностные свойства.

Примеры использования

• Заглубление стержня в грунт возле распределительного щита в частном доме;
• Монтаж заземляющего контура на промышленной площадке с высокой влажностью и наличием химических выбросов;
• Установка вблизи насосных станций, где необходима защита от электрохимической коррозии;
• Дополнение существующих систем заземления, выполненных по нормам ПУЭ, с использованием комплектов IEK.

Практические советы

• Перед монтажом проверьте соответствие резьбы стержня и внутреннего диаметра наконечника - не допускайте люфта;
• При забивании используйте деревянную или пластиковую накладку на наконечник - это продлит срок службы инструмента и предотвратит деформацию;
• После монтажа обязательно измерьте сопротивление заземления - наличие наконечника не гарантирует автоматически хорошее заземление;
• Артикул znz10-20-016 - единственный подходящий вариант для стержней d=16 мм в линейке IEK; другие артикулы имеют другой диаметр;
• Храните наконечники в сухом месте - хотя они из нержавейки, грязь и песок могут затруднить завинчивание.
