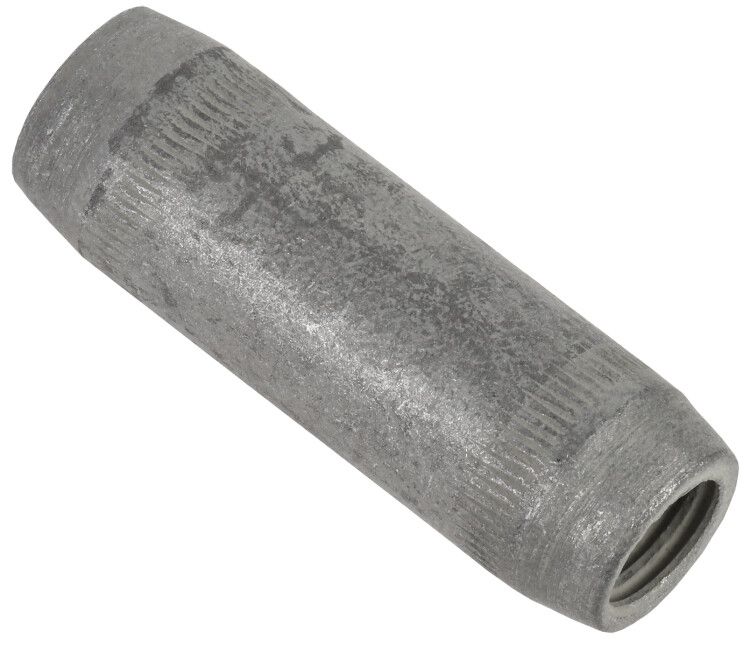

Муфта соединительная d=14мм оцинкованная сталь | ZMS10-11-014 IEK

Муфта соединительная d=14мм оцинкованная сталь от бренда IEK предназначена для надёжного соединения стержней заземления, обеспечивая непрерывную электрическую цепь и устойчивость к механическим нагрузкам. Артикул zms10-11-014 соответствует требованиям к долговечным решениям для систем заземления.

Назначение и область применения

Муфта соединительная d=14мм оцинкованная сталь применяется для соединения стержней заземления в системах молниезащиты и глубинного заземления. Подходит для установки в грунте, на объектах промышленного, жилого и коммунального назначения. Используется там, где требуется прочное, токопроводящее соединение без сварки - например, при монтаже вертикальных заземлителей на подстанциях, коттеджах, промышленных площадках.

Технические характеристики

• Диаметр: 14 мм - совместима со стержнями заземления такого же диаметра;
• Материал корпуса: нержавеющая сталь V2A ( AISI 304 ) - устойчива к коррозии и химическому воздействию;
• Защитное покрытие: гальваническое цинкование - дополнительно защищает поверхность от внешних факторов;
• Резьба: внутренняя - от M16 до M22, что позволяет соединять стержни с различными типами резьбы;
• Срок службы: 30 лет - при соблюдении условий эксплуатации в агрессивных средах;
• Форма: рифлёная наружная поверхность - повышает сцепление при закручивании и снижает риск проворачивания при забивке.

Совместимость и монтаж

Муфта соединительная d=14мм оцинкованная сталь совместима со стержнями заземления, имеющими накатанную резьбу. Для монтажа:

• Завинчивайте стержни в муфту до упора - они должны полностью встретиться внутри корпуса;
• Не используйте силовые инструменты - достаточно ручного затягивания; избыточный момент может повредить резьбу;
• Убедитесь, что резьба на стержне соответствует внутреннему диапазону M16–M22 - иначе соединение будет ненадёжным;
• После сборки проверьте контакт: соединение должно быть плотным, без люфтов.

Преимущества

• Двухслойная защита: нержавеющая сталь + цинковое покрытие - увеличивает срок службы в агрессивных почвах;
• Рифление на поверхности - упрощает ручной монтаж и предотвращает проскальзывание при ударном воздействии;
• Центрирование стержней внутри муфты - исключает рассеивание удара при забивке, продлевает жизнь всей системы;
• Отсутствие необходимости в сварке - экономит время и исключает риски термического повреждения материала.

Ограничения применения

• Не предназначен для соединения стержней с метрической резьбой меньше M16 - возможен слабый контакт;
• Не рекомендуется использовать в условиях постоянного контакта с кислотами или щелочами - даже с цинком и V2A есть предел устойчивости;
• Не заменяет сварное соединение в высокотоковых или ответственных сетях, требующих минимального переходного сопротивления - здесь нужна контрольная проверка сопротивления после монтажа.

Примеры использования

• Монтаж вертикальных заземлителей на частном доме с песчано-глинистым грунтом;
• Соединение двух стержней при недостаточной длине для достижения необходимого сопротивления;
• Ремонт повреждённого заземляющего контура на промышленном объекте без демонтажа всего участка;
• Установка в местах с высокой влажностью - например, возле водоёмов, канализационных коллекторов.

Практические советы

• Перед монтажом очистите резьбу стержней от грязи и оксидов - это гарантирует хороший электрический контакт;
• При использовании в солёных или химически активных грунтах - контролируйте состояние муфты каждые 5–7 лет;
• Если стержень имеет резьбу M20, а муфта рассчитана на M16–M22 - она всё равно подойдёт, но лучше выбирать ближайшую по размеру резьбе для максимальной надёжности;
• Артикул zms10-11-014 - единственный вариант в линейке IEK с таким сочетанием диаметра и защиты - не путайте с другими моделями, даже если они тоже «оцинкованные».
