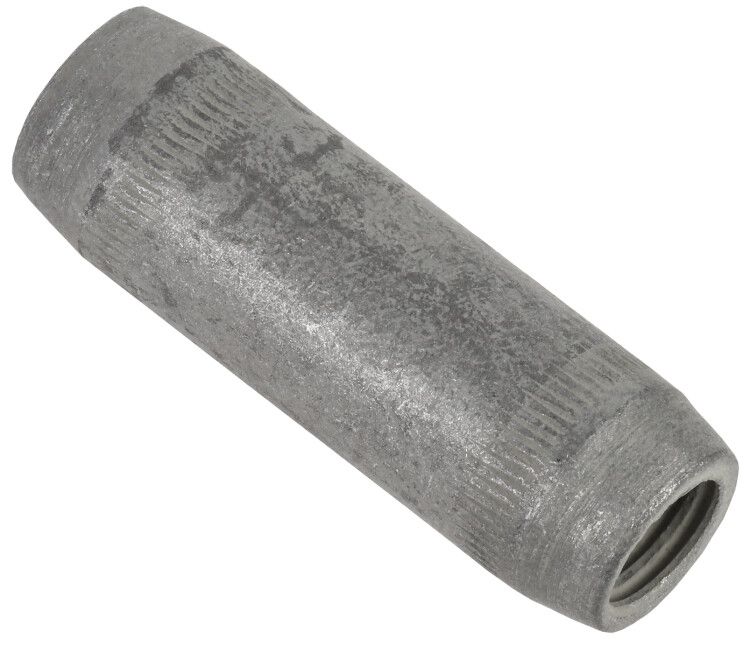

Муфта соединительная d=16мм оцинкованная сталь | ZMS10-11-016 IEK

Муфта соединительная диаметр 16 мм оцинкованная сталь от бренда IEK предназначена для надёжного соединения стержней заземления, обеспечивая долговечную проводящую связь и защиту от механических повреждений. Артикул zms10-11-016 соответствует требованиям к системам молниезащиты и заземления в промышленных и жилых объектах.

Назначение и область применения

Муфта соединительная диаметр 16 мм оцинкованная сталь применяется исключительно для соединения стержней заземления между собой. Она создаёт непрерывный электрический контур, необходимый для безопасного отвода тока замыкания или молнии в землю. Подходит для установки в грунте, на открытой территории, вблизи зданий, подстанций, вышек связи и других объектов, требующих надёжного заземления.

Технические характеристики

• Тип изделия: Муфта соединительная
• Материал корпуса: Нержавеющая сталь V2A (AISI 304) - устойчива к коррозии и химическому воздействию
• Защитное покрытие: Гальваническое цинковое покрытие - усиливает антикоррозийную стойкость, особенно в агрессивных средах
• Диаметр: 16 мм - совместима со стержнями заземления того же диаметра
• Резьба: От M16 до M22 - позволяет соединять стержни с различными типами резьбы
• Срок службы: 30 лет - при соблюдении условий эксплуатации
• Форма: Рифлёная наружная поверхность - обеспечивает фиксацию при забивке и снижает риск проскальзывания

Совместимость и монтаж

Муфта соединительная диаметр 16 мм оцинкованная сталь совместима со стержнями заземления, имеющими накатанную резьбу. Для монтажа:

• Завинчивайте стержни в муфту до упора - они должны встретиться в центральной части, чтобы избежать воздушных зазоров
• Не используйте инструменты с острыми губками - они могут повредить резьбу; рекомендуется применять рожковые или накидные ключи
• При забивке стержня в грунт муфта принимает на себя часть удара, защищая резьбовое соединение
• Убедитесь, что диаметр стержня точно соответствует 16 мм - отклонение более +-0,5 мм может нарушить герметичность контакта

Преимущества

• Двухслойная защита: нержавеющая сталь + цинкование - гарантирует долговечность даже во влажной и солёной среде
• Рифление на поверхности - предотвращает вращение при забивке, упрощает работу с молотком или вибратором
• Высокая электропроводность - материал AISI 304 сохраняет низкое переходное сопротивление при длительной эксплуатации
• Стандартная резьба M16–M22 - позволяет использовать с широким спектром стержней, включая зарубежные аналоги

Ограничения применения

• Не предназначен для соединения медных или алюминиевых стержней - возможна электрохимическая коррозия
• Не следует применять в условиях постоянного погружения в кислотные или щелочные растворы - хотя цинк защищает, он не устойчив к pH ниже 4 и выше 9
• Не является герметичным соединением - не используется там, где требуется изоляция от воды (например, внутри трубопроводов)
• Не подходит для стержней с нарезанной, а не накатанной резьбой - может возникнуть люфт и потеря контакта

Примеры использования

• Системы молниезащиты зданий высотой более 15 метров
• Заземление распределительных пунктов, трансформаторных подстанций
• Промышленные площадки с оборудованием повышенной опасности (электросварка, химпроизводства)
• Линии электропередачи и опоры освещения
• Объекты в регионах с высокой влажностью и солёным воздухом (прибрежные зоны)

Практические советы

• Перед монтажом проверьте резьбу на стержне - она должна быть чистой, без заусенцев и ржавчины
• При необходимости можно смазать резьбу специальной противокоррозийной пастой (например, на основе меди) - это продлит срок службы контакта
• После завинчивания двух стержней в муфту, убедитесь, что соединение плотное - попробуйте слегка повернуть его рукой; если есть люфт - переберите соединение
• Артикул zms10-11-016 часто комплектуется с другими элементами системы IEK - например, с зажимами и штырями - для создания единого контура
• Храните муфту в сухом месте - даже с защитным покрытием, длительное воздействие влаги перед монтажом может вызвать белый налёт цинка, который легко удаляется, но влияет на внешний вид
