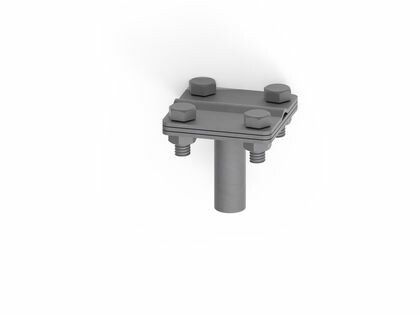

Соединитель вертикального заземлителя 16 мм - NE1302 ДКС

Универсальный соединитель вертикального заземлителя, диаметр 16 мм от DKC (ДКС) - надёжный элемент для соединения стержневого заземлителя с заземляющим проводником. Артикул ne1302 предназначен для постоянных контуров заземления в промышленных и энергетических объектах, где важна долговечность и устойчивость к внешним воздействиям.

Назначение и область применения

Универсальный соединитель вертикального заземлителя, диаметр 16 мм используется для электрического соединения вертикального заземлителя (стержня) с горизонтальным проводником - либо металлической полосой, либо круглым прутком. Применяется в системах молниезащиты, заземления электроустановок, трансформаторных подстанций, промышленных объектов и на линиях электропередач. Подходит для установки в грунте, на открытых площадках и в помещениях с повышенной влажностью.

Технические характеристики

• Диаметр заземлителя: 16–20 мм
• Диаметр зажимаемого круглого проводника: 8–10 мм
• Ширина зажимаемого плоского проводника: более 40 мм
• Диаметр монтажного отверстия: 16 мм
• Материал корпуса: сталь с горячим цинкованием
• Тип конструкции: болтовой зажим
• Тип изделия: соединительный зажим

Совместимость и монтаж

Универсальный соединитель вертикального заземлителя, диаметр 16 мм совместим с заземлителями из стали диаметром 16 и 20 мм, а также с медными или стальными проводниками: круглыми (Ø 8–10 мм) и плоскими (шириной >40 мм). Для монтажа требуется болт M16, который не входит в комплект - необходимо использовать стандартный крепёж класса прочности 8.8 или выше. Устанавливается путём затяжки болта через центральное отверстие до плотного контакта между заземлителем и проводником. Рекомендуется проверить герметичность соединения после монтажа - особенно в условиях высокой влажности.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571.5.54 и IEC 62305 по обеспечению надёжного электрического контакта в системах заземления. Горячее цинкование защищает сталь от коррозии в агрессивных средах, что продлевает срок службы до 25 лет и более. Соответствует рекомендациям по проектированию заземляющих устройств - указано в “Рекомендованном проектном ассортименте”.

Преимущества

• Высокая механическая прочность благодаря стальной основе и горячему цинкованию
• Обеспечивает низкое переходное сопротивление при правильной затяжке
• Поддерживает работу в широком температурном диапазоне и в условиях повышенной влажности
• Не требует специальных инструментов - достаточно обычного гаечного ключа
• Совместим с двумя типами проводников одновременно: плоским и круглым

Ограничения применения

• Не предназначена для подключения алюминиевых проводников - возможна электрохимическая коррозия
• Не следует применять в местах с частыми механическими нагрузками или вибрациями без дополнительной фиксации
• Запрещено использование в химически агрессивных средах (например, рядом с кислотными выбросами) без защиты корпуса
• Не подходит для заземлителей диаметром менее 16 мм - возникает риск неплотного контакта

Примеры использования

• Подключение стального заземляющего стержня Ø16 мм к полосе 25×4 мм на подстанции
• Соединение вертикального заземлителя с медным прутком Ø9 мм в системе молниезащиты здания
• Формирование контура заземления на промышленном предприятии с использованием нескольких таких соединителей

Практические советы

• Перед монтажом зачистите контактные поверхности заземлителя и проводника от ржавчины и оксидов
• При использовании с полосой шириной >40 мм убедитесь, что она полностью уложена в зажим - не допускайте перекоса
• Затягивайте болт равномерно, чтобы не деформировать стальную часть; момент затяжки - около 25 Нм
• Проверьте сопротивление заземления после установки - оно должно соответствовать нормам ПУЭ (не более 4 Ом для сетей 380/220 В)
• Артикул ne1302 от DKC (ДКС) - оптимальный выбор для замены аналогов, так как имеет точное соответствие по габаритам и материалу
