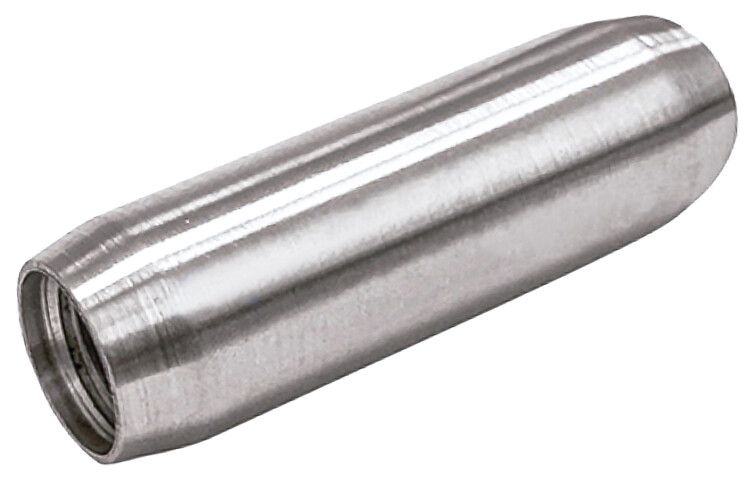

Муфта соединительная d=18мм нержавеющая сталь | ZMS10-20-018 IEK

Муфта соединительная d=18мм нержавеющая сталь от бренда IEK предназначена для надёжного соединения стержней заземления, обеспечивая долговечную проводящую связь в системах молниезащиты и заземления. Артикул zms10-20-018 изготовлен из нержавеющей стали V2A и рассчитана на срок службы 30 лет.

Назначение и область применения

Муфта соединительная d=18мм нержавеющая сталь применяется для соединения вертикальных стержней заземления в системах защиты от молний и электроустановках. Подходит для работы в агрессивных средах - влажных грунтах, побережьях, промышленных объектах. Используется там, где важна устойчивость к коррозии и высокая механическая прочность.

Технические характеристики

• Тип изделия: Муфта соединительная
• Материал: Нержавеющая сталь V2A ( AISI 304 )
• Наружный диаметр: 18 мм
• Резьба внутри: M16–M22 (соответствует стандартным стержням заземления)
• Защитное покрытие: Гальваническое цинкование (дополнительная антикоррозийная защита)
• Срок службы: 30 лет
• Форма: Цилиндрическая с внутренней резьбой и рифлёной наружной поверхностью

Совместимость и монтаж

Муфта совместима со стержнями заземления с накатанной резьбой диаметром от 16 до 22 мм. При монтаже стержни ввинчиваются в муфту с обоих концов до упора - они встречаются в центральной части корпуса, что исключает воздушные зазоры и снижает переходное сопротивление.

Рифление на внешней поверхности позволяет легко фиксировать муфту гаечными ключами во время затяжки, предотвращая проскальзывание. Для установки требуется два ключа: один для удержания стержня, второй - для поворота муфты.

Безопасность и стандарты

Изделие соответствует требованиям к соединениям в системах заземления согласно ГОСТ Р 50571.5.54 и IEC 62305. Материал V2A обеспечивает стойкость к хлоридам и кислотам, что важно для безопасной эксплуатации в условиях повышенной влажности и загрязнённой среды.

Преимущества

• Высокая коррозионная стойкость за счёт нержавеющей стали V2A и цинкового покрытия
• Увеличенный срок службы - 30 лет - без необходимости замены
• Рифлёная поверхность упрощает монтаж и исключает повреждение инструментом
• Центрирование стержней внутри муфты снижает риск разрушения при ударных нагрузках
• Не требует сварки - экономит время и исключает тепловые деформации

Ограничения применения

• Не предназначен для горизонтальных заземлителей - только для вертикальных стержней
• Не следует использовать с резьбой, имеющей повреждения или нестандартный шаг
• Запрещено применять в контакте с медью без изоляции - возможна гальванопара
• Не рекомендовано для монтажа в сильно щелочных почвах (pH >9) - может возникнуть точечная коррозия

Примеры использования

• Заземление промышленных станций и трансформаторных подстанций
• Системы молниезащиты зданий, особенно в прибрежных районах
• Объекты связи, энергообъекты, АЭС и другие критически важные инфраструктуры
• Альтернатива сварному соединению в труднодоступных местах

Практические советы

• Перед монтажом проверьте резьбу на стержне - она должна быть целой, без забитых опилок
• При использовании в песчаных или каменистых грунтах используйте дополнительный контактный раствор (глину + соль) вокруг стержня
• Не перетягивайте муфту - достаточно плотного соединения, чтобы исключить люфт
• При работе с несколькими стержнями - начинайте сборку с нижнего элемента, последовательно удлиняя систему
• Артикул zms10-20-018 подходит для стержней с диаметром 16–18 мм; для более крупных (до 22 мм) - убедитесь, что резьба на стержне соответствует спецификации
