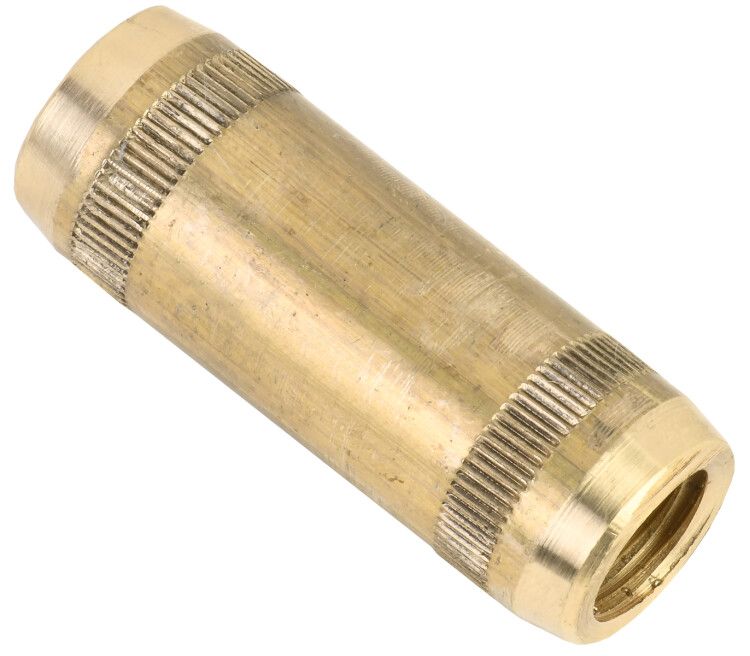

Муфта соединительная d=20мм латунь | ZMS10-40-020 IEK

Муфта соединительная диаметр 20 мм латунь от IEK предназначена для надёжного соединения стержней заземления, обеспечивая непрерывную электрическую цепь и механическую прочность. Артикул zms10-40-020 подходит для систем заземления в промышленных и жилых объектах.

Назначение и область применения

Муфта соединительная диаметр 20 мм латунь используется исключительно для соединения стержней заземления между собой. Применяется в системах молниезащиты, заземления электроустановок, трансформаторных подстанций, промышленных объектов и энергообъектов. Подходит для установки в грунте, на поверхности и внутри зданий.

Технические характеристики

• Диаметр: 20 мм - соответствует внешнему диаметру стандартных стержней заземления;
• Материал: латунь - высокая коррозионная стойкость, хорошая проводимость, долговечность;
• Резьба: внутренняя резьба от M16 до M22 - совместима с большинством стержней заземления с накатанной резьбой;
• Защитное покрытие: необработанная поверхность - требует защиты от агрессивной среды при длительном контакте с почвой или влагой;
• Срок службы: 30 лет - при условии правильного монтажа и отсутствия химически активных сред;
• Форма: рифлёная наружная поверхность - улучшает захват при затяжке ключом и снижает риск проскальзывания.

Совместимость и монтаж

Муфта соединительная диаметр 20 мм латунь совместима со стержнями заземления, имеющими накатанную резьбу диаметром от M16 до M22. Для монтажа:

• Завинчивайте стержни в муфту равномерно, чтобы они встретились в её центре - это гарантирует минимальное переходное сопротивление;
• Используйте ключ подходящего размера - рифление позволяет плотно фиксировать изделие даже при слабом усилии;
• Не используйте силовые инструменты с высоким крутящим моментом - возможна деформация резьбы из-за мягкости латуни;
• Убедитесь, что торцы стержней полностью вошли в муфту - это предотвращает сосредоточение напряжений на одном конце.

Безопасность и стандарты

Муфта соответствует требованиям ГОСТ Р 50571 и рекомендациям ПУЭ для устройств заземления. Латунь как материал не выделяет токсичных веществ, безопасна при работе вблизи людей и оборудования. Однако не является самозаземляющим элементом - обязательно требуется проверка сопротивления контура после монтажа.

Преимущества

• Высокая электропроводность латуни обеспечивает низкое переходное сопротивление в месте соединения;
• Рифлёная поверхность упрощает ручной монтаж и снижает вероятность повреждения инструментом;
• Механическая прочность позволяет воспринимать ударные нагрузки при забивке стержней - нагрузка распределяется через всю муфту;
• Стандартный диаметр 20 мм делает изделие универсальным для большинства типовых решений заземления.

Ограничения применения

• Не применяйте в агрессивных средах: кислотные/солевые грунты, промышленные сточные воды - латунь подвержена элювиальному коррозийному разрушению;
• Не использовать для соединения стержней с метрической резьбой меньше M16 - резьба в муфте не будет зацепляться;
• Не заменяет сварку в условиях повышенных требований к надёжности (например, в АЭС или взрывоопасных зонах);
• Не предназначен для работы под постоянным механическим напряжением - допустимы лишь кратковременные ударные нагрузки при забивке.

Примеры использования

• Соединение двух стержней заземления при недостаточной глубине забивания;
• Обустройство контура заземления вокруг промышленного корпуса с использованием нескольких вертикальных электродов;
• Ремонт повреждённого участка заземляющего контура без демонтажа всей системы;
• Устройство временного заземления на стройплощадках с применением стандартных стальных стержней.

Практические советы

• Перед монтажом очистите резьбу стержней от грязи и оксидов - это повысит контакт и срок службы соединения;
• При установке в агрессивных грунтах обработайте муфту битумной мастикой или термоусадочной трубкой - продлит срок службы;
• Проверьте сопротивление заземления после завершения работ - даже идеальное соединение не гарантирует нормативное значение без контроля;
• Артикул zms10-40-020 от IEK часто используется в комплектах заземления - совмещайте с другими элементами серии IEK для унифицированной системы.
