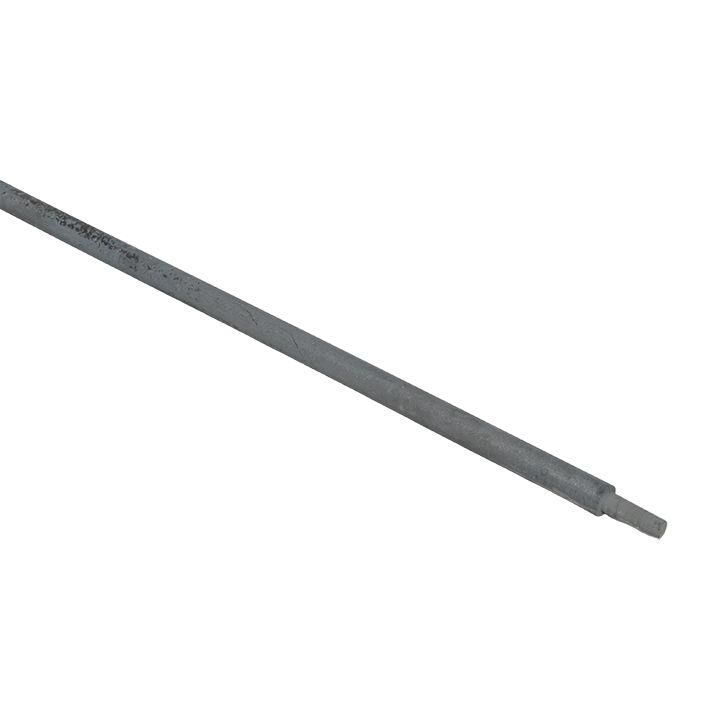

Штырь заземлителя D=16мм, L=1500мм безмуфтовый HZ | gc-e1212 EKF

Штырь заземлителя D=16мм, L=1500мм безмуфтовый HZ EKF - это вертикальный элемент системы заземления, предназначенный для надёжного соединения электрооборудования с контуром земли. Продукт из серии Купол от бренда EKF подходит для установки в условиях повышенной влажности и агрессивных грунтов благодаря прочной стальной конструкции.

Назначение и область применения

Штырь заземлителя D=16мм, L=1500мм безмуфтовый HZ EKF используется как вертикальный электрод в системах защитного заземления. Его устанавливают в грунт для создания низкоомного контакта с землёй, обеспечивая безопасную отвод тока замыкания на корпус оборудования. Подходит для объектов жилой, промышленной и коммерческой недвижимости: подстанций, распределительных щитов, промышленных станков, освещения, трансформаторов и других устройств, требующих соответствия нормам ПУЭ.

Технические характеристики

• Диаметр: 16 мм
• Длина: 1500 мм
• Материал: сталь
• Тип: безмуфтовый - без дополнительных соединительных муфт, что снижает риск коррозии в месте стыка
• Форма: цилиндрическая, с заострённым концом для облегчения забивания в грунт

Совместимость и монтаж

Штырь заземлителя D=16мм, L=1500мм безмуфтовый HZ EKF совместим с любыми типами заземляющих проводников, имеющими подходящий зажим (например, болтовые или сварные соединения). Для монтажа применяется ударная техника (молот-забиватель) или специальные машины для глубокого забивания. Установка выполняется вертикально до полного погружения, оставляя верхний конец на уровне 0,5–0,8 м ниже поверхности земли для последующего подключения к горизонтальному заземлителю. Не требуется сварка - достаточно надёжного механического соединения через зажим.

Преимущества

• Отсутствие муфты исключает слабое место в конструкции - повышает долговечность и надёжность контакта с грунтом
• Цельнотянутая стальная форма обеспечивает равномерное распределение тока и устойчивость к механическим нагрузкам
• Подходит для работы в песчаных, глинистых и торфяных грунтах
• Имеет оптимальное соотношение длины и диаметра для эффективного рассеивания тока даже в малопроводящих почвах

Ограничения применения

Не рекомендуется использовать в скалистых или каменистых грунтах - невозможно забить штырь без повреждения. Также не следует применять в местах с высоким уровнем грунтовых вод, если не предусмотрена дополнительная антикоррозийная защита - сталь подвержена окислению при постоянном контакте с влагой. Максимальная глубина установки - 1,5 м; более длинные участки требуют соединения нескольких штырей, что усложняет монтаж и снижает надёжность.

Примеры использования

• Заземление щита управления на производстве
• Защитное заземление силового трансформатора
• Обустройство контура заземления для частного дома с электрокотлом
• Установка вблизи ЛЭП или распределительных пунктов

Практические советы

• Перед монтажом проверьте плотность грунта - слишком твёрдый грунт может деформировать или сломать штырь
• При использовании нескольких штырей заземлителей D=16мм, L=1500мм безмуфтовый HZ EKF соблюдайте минимальное расстояние между ними - не менее 2–3 метров, чтобы избежать перекрытия зон рассеивания тока
• После установки обязательно выполните измерение сопротивления заземления - норма для большинства объектов - не более 4 Ом
• Для продления срока службы в агрессивных средах можно дополнительно покрывать контактные части медью или использовать глину/угольный порошок вокруг штыря
