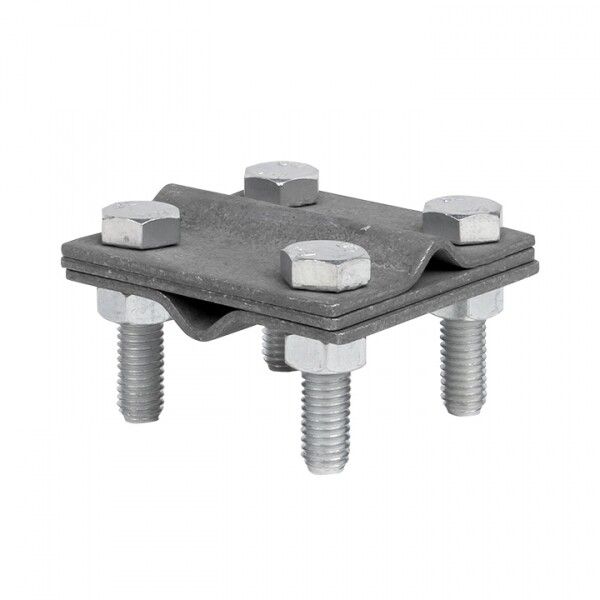

Зажим крестовидный прут-прут (3 пластины 57x57мм) HZ EKF PROxima | lp-55758

Зажим крестовидный прут-прут (3 пластины 57х57мм) HZ PROxima - надёжный соединитель для токоотводов системы молниезащиты, обеспечивающий прочное и долговечное соединение между металлическими стержнями диаметром 6–10 мм. Продукт из серии EKF PROxima подходит для промышленных, инфраструктурных и жилых объектов.

Назначение и область применения

Зажим крестовидный прут-прут (3 пластины 57х57мм) HZ PROxima используется для соединения токоотводов в системах молниезащиты. Он позволяет выполнять как параллельные, так и перпендикулярные соединения между стальными стержнями. Подходит для установки на кровле, фасадах, вышках и других участках, где требуется надёжная передача тока молнии от приемника к заземлителю. Применяется в промышленности, на энергообъектах, транспортной инфраструктуре и в частном домостроении.

Технические характеристики

• Тип изделия: соединитель
• Форма: крестовидный, три пластины
• Размер пластин: 57×57 мм
• Поддерживаемый диаметр токоотвода: 6–10 мм
• Материал: сталь оцинкованная
• Покрытие: горячее цинкование
• Гарантийный срок: 84 месяца

Совместимость и монтаж

Зажим совместим с круглыми стальными токоотводами диаметром 6–10 мм. Для монтажа необходимо зафиксировать стержень между двумя пластинами и затянуть болты до упора - контакт должен быть плотным, без люфта. Установка выполняется с помощью гаечного ключа. Горячее цинкование обеспечивает устойчивость к коррозии даже при открытой эксплуатации. Не требует специальных инструментов, кроме стандартного набора слесарных ключей. Соответствует требованиям к сборке систем молниезащиты по ГОСТ Р 50571.5.53.

Безопасность и стандарты

Изделие соответствует нормам безопасности для систем молниезащиты. Материал и покрытие обеспечивают стабильную проводимость тока при высоких импульсных нагрузках. Конструкция исключает нагрев и оплавление контактов при ударе молнии. Произведено в соответствии с рекомендациями ЕЭК и IEC 62305.

Преимущества

• Высокая механическая прочность благодаря стальной основе и трёхплоскостному креплению
• Устойчивость к внешним воздействиям: горячее цинкование защищает от коррозии в агрессивной среде
• Длительный срок службы - гарантия 84 месяца
• Простота монтажа: не требует сварки, легко заменяется при необходимости
• Совместим с основными типами токоотводов, используемых в системах молниезащиты

Ограничения применения

• Не предназначена для соединения токоотводов диаметром менее 6 мм или более 10 мм - возможна потеря герметичности контакта
• Не следует использовать в условиях постоянного погружения в воду - хотя покрытие устойчиво к влаге, длительное нахождение под водой снижает срок службы
• Не подходит для соединения медных или алюминиевых шин - материал корпуса рассчитан на стальные токоотводы

Примеры использования

• Соединение вертикальных токоотводов с горизонтальным контуром на крыше многоэтажного здания
• Пересечение двух токоотводов под углом 90° на вышке связи
• Обеспечение перехода между стержневыми молниеотводами на промышленной трубе
• Узлы распределения тока в системе молниезащиты жилого дома с плоской кровлей

Практические советы

• Перед монтажом проверьте диаметр токоотвода - он должен точно попадать в диапазон 6–10 мм
• При затяжке болтов не переусердствуйте - избыточное усилие может деформировать пластину
• Проверяйте контакт после монтажа: если токоотвод свободно двигается внутри зажима - соединение недостаточно плотное
• Для открытых участков, подверженных осадкам, рекомендуется дополнительно контролировать состояние цинкового покрытия каждые 2–3 года
• Зажим крестовидный прут-прут (3 пластины 57х57мм) HZ PROxima - часть комплекта EKF PROxima; для целостности системы используйте другие элементы этой же серии
