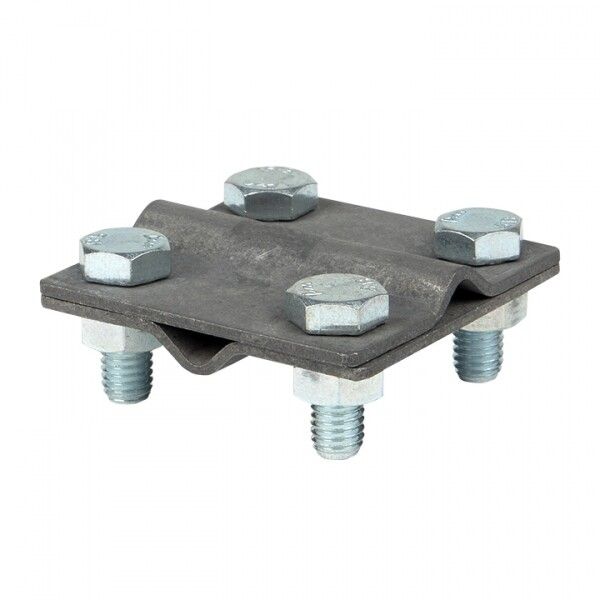

Зажим крестовидный прут-прут (пластина 57x57мм) HZ EKF PROxima|lp-g3109|EKF

Зажим крестовидный прут-прут (пластина 57х57мм) от EKF - надёжный соединитель для токоотводов системы молниезащиты, обеспечивающий прочное и долговечное соединение между металлическими стержнями диаметром 6–10 мм. Артикул lp-g3109 применяется в промышленных, инфраструктурных и жилых объектах для создания контура уравнивания потенциалов.

Назначение и область применения

Зажим крестовидный прут-прут (пластина 57х57мм) используется для соединения двух токоотводов в системе молниезащиты - либо параллельно, либо под углом 90°. Он позволяет передавать ток молнии от одного вертикального или горизонтального проводника к другому, формируя замкнутую электрическую цепь. Применяется в молниезащите зданий высотой более 15 метров, промышленных объектов, энергообъектов, транспортной инфраструктуры и многоэтажных жилых домов.

Технические характеристики

• Тип изделия: Соединитель
• Материал: Сталь оцинкованная
• Покрытие: Горячее цинкование - защищает от коррозии даже в агрессивной среде
• Пластина: 57×57 мм - обеспечивает равномерную нагрузку и устойчивость к механическим воздействиям
• Подходящий диаметр токоотвода: 6–10 мм
• Гарантийный срок: 84 месяца (7 лет)
• Рекомендован для использования в рамках проектного ассортимента EKF

Совместимость и монтаж

Зажим совместим с токоотводами из стали, меди и алюминия диаметром 6–10 мм, соответствующими ГОСТ 30772. Монтируется с помощью болтов M8, входящих в комплект. Для установки необходимо:

• Очистить поверхности токоотводов от оксидов и грязи;
• Установить зажим так, чтобы каждый стержень прошёл через своё отверстие;
• Затянуть гайки до упора - не допускать перекоса;
• Проверить контакт: соединение должно быть плотным, без люфта.

Не используйте инструменты с повышенным моментом - это повредит резьбу. Каждый зажим рассчитан на однократное закрепление; повторное использование снижает надёжность контакта.

Безопасность и стандарты

Изделие соответствует требованиям к системам молниезащиты по ГОСТ Р 50571.20 и IEC 62305. Горячее цинкование гарантирует соответствие классу коррозионной стойкости C4 (по ISO 12944), что делает его пригодным для эксплуатации в условиях повышенной влажности, химически активной среды и открытых площадках.

Преимущества

• Высокая механическая прочность благодаря толщине пластины и качественной стали
• Долговечность: горячее цинкование предотвращает коррозию на протяжении всего срока службы
• Стандартный размер пластины 57×57 мм - легко фиксируется на опорах и кронштейнах
• Совместим с другими элементами серии EKF PROxima - позволяет собирать единые системы без адаптеров
• Длительная гарантия (7 лет) подтверждает качество производства

Ограничения применения

• Не предназначена для соединения токоотводов диаметром менее 6 мм или более 10 мм - возможен риск перегрева или плохого контакта
• Не рекомендуется использовать в местах постоянного механического воздействия (вибрация, удары) без дополнительной фиксации
• Не подходит для внутренней установки в помещениях с температурой выше +60 C - материал теряет прочность
• Не является изолятором - не применяется для изолирования участков цепи

Примеры использования

• Соединение вертикального молниеотвода с горизонтальным токоотводом на крыше здания
• Обвязка металлических конструкций на промышленном объекте (башни, резервуары, эстакады)
• Формирование сетчатого контура заземления вокруг подстанции
• Переход между двумя участками токоотвода на фасаде многоквартирного дома

Практические советы

• При монтаже на кровле проверьте, чтобы зажим не находился в точке сбора воды - это увеличивает риск коррозии
• Для удобства сборки используйте шаблоны с отметками расстояний между отверстиями
• После монтажа проведите визуальный осмотр и контроль затяжки болтов каждые 12 месяцев
• Если вы работаете с медными токоотводами - убедитесь, что зажим не имеет следов окисления на контактах
• Артикул lp-g3109 - единственный вариант в линейке EKF PROxima с этой размерностью пластины; другие модели имеют меньшие или большие габариты
