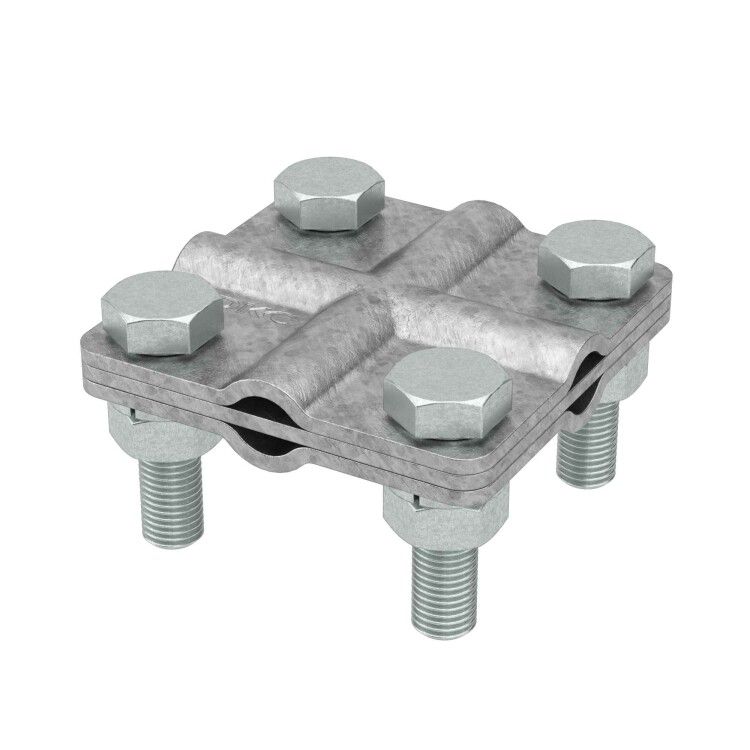

Соединитель пруток - D10 мм | NG3109 DKC ДКС

Соединитель крестовой пруток-пруток диаметр 10 мм от DKC (ДКС), артикул ng3109, предназначен для надёжного перекрёстного соединения двух металлических прутков одинакового диаметра. Продукт из серий Jupiter применяется в заземлениях, опорных конструкциях и других системах, где требуется жёсткая фиксация на пересечении проводников.

Назначение и область применения

Этот соединитель обеспечивает крестовое соединение между двумя круглыми стальными прутками диаметром 10 мм. Он используется там, где необходимо создать прочную, неподвижную точку пересечения - например, при сборке контурных заземлений, решётчатых конструкций, анкерных сетей или опор для линий электропередачи. Подходит для работы в условиях повышенной влажности и открытой среды благодаря защите от коррозии.

Технические характеристики

• Тип соединителя: крестовой - позволяет соединить четыре направления (два взаимно перпендикулярных прутка)
• Соединяемые проводники: диаметр 10 мм - совместим только с прутками этого размера
• Материал корпуса: сталь с горячим цинкованием - устойчив к коррозии, долговечен
• Тип крепежа: винты с шестигранной головкой - обеспечивают плотный зажим и удобство затяжки гаечным ключом
• Цвет: светло-серый - соответствует цвету оцинкованной стали, не требует окраски
• Рекомендовано для использования: да - продукт прошёл проверку на соответствие требованиям для применений в электроустановках

Совместимость и монтаж

Соединитель ng3109 рассчитан исключительно на прутки диаметром 10 мм. Установка выполняется путём вставки каждого прутка в своё отверстие до упора, после чего два винта затягиваются равномерно гаечным ключом. Для правильного монтажа важно соблюдать угол 90° между соединяемыми элементами. Нельзя использовать с проводниками меньшего или большего диаметра - это снижает контактное давление и риск расшатывания.

Безопасность и стандарты

Изделие изготовлено из материала, соответствующего нормам для токопроводящих частей в системах заземления. Горячее цинкование обеспечивает срок службы более 25 лет в агрессивных средах. Соответствует рекомендациям ГОСТ Р 50571 и IEC 62305 для устройств защиты от молнии и заземления.

Преимущества

• Высокая механическая прочность - стальная основа выдерживает нагрузки при вибрации и внешнем воздействии
• Устойчивость к коррозии - горячее цинкование защищает даже при повреждении поверхности
• Легкий монтаж - винты с шестигранной головкой позволяют работать обычным ключом без специального оборудования
• Фиксированная форма - крестовая конструкция предотвращает смещение прутков при эксплуатации

Ограничения применения

• Не для медных, алюминиевых или пластиковых проводников - материал и дизайн адаптированы только под стальные прутки 10 мм
• Не предназначена для мобильных или часто перемещаемых конструкций - постоянная установка
• Запрещено использование в местах с химически активными парями (например, в кислотных производствах) - цинк может разрушаться при длительном контакте с кислотами
• Не заменяет сварку в ответственных участках высоких токов - служит для механического соединения, а не для передачи больших токов без доп. контактов

Примеры использования

• Сборка прямоугольного контура заземления на подстанции
• Крепление вертикальных стоек к горизонтальным балкам в опорных конструкциях ЛЭП
• Обустройство сетки заземления вокруг промышленного объекта
• Фиксация арматурных стержней в устройствах молниезащиты

Практические советы

• Перед монтажом очистите торцы прутков от окалины и грязи - это повысит площадь контакта
• Затягивайте винты равномерно, чтобы не деформировать корпус; используйте момент около 8–10 Нм
• Проверьте герметичность соединения через год после установки - особенно в районах с высокой влажностью
• При использовании нескольких таких соединителей в одной системе - убедитесь, что все прутки имеют однородный диаметр и качество поверхности
• Артикул ng3109 можно комбинировать с другими изделиями серии Jupiter - они совпадают по типу крепления и материалу
