Соединитель пруток - D8 мм | NG3104 DKC ДКС

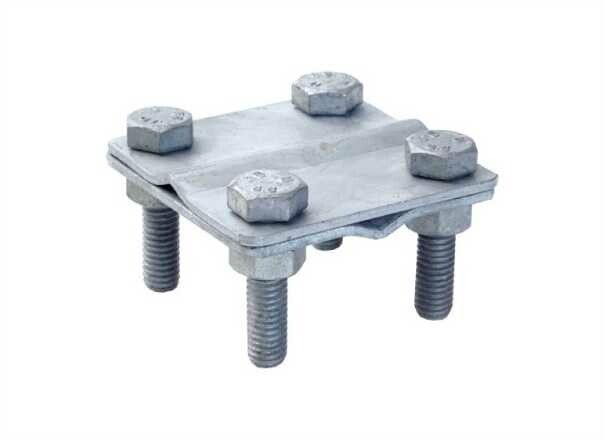

Соединитель крестовой пруток-пруток диаметр 8 мм от DKC (ДКС), артикул ng3104, предназначен для надёжного перекрёстного соединения двух круглых металлических проводников диаметром 6–8 мм. Применяется в системах заземления и молниезащиты, где требуется жёсткая фиксация пересекающихся стальных прутьев.

Назначение и область применения

Этот соединитель используется исключительно для крестообразного соединения стальных прутков одинакового диаметра - от 6 до 8 мм. Подходит для сборки контуров заземления, молниеприёмных сеток, опорных конструкций и других металлоконструкций, требующих механической прочности и долговечности. Артикул ng3104 из серии Jupiter рассчитан на постоянную нагрузку в агрессивных средах, включая открытую установку на улице.

Технические характеристики

• Тип соединителя: крестовой - позволяет соединить четыре направления под углом 90°
• Соединяемые проводники: 6–8 мм - совместим с катанкой, арматурой и стальными прутками указанного диапазона
• Материал корпуса: сталь с горячим цинкованием - обеспечивает высокую коррозионную стойкость
• Крепёж: два винта с шестигранной головкой - обеспечивают плотный контакт и возможность многократного демонтажа
• Цвет: светло-серый - соответствует цвету оцинкованной стали
• Рекомендовано для использования с ассортиментом серии Jupiter - гарантирует совместимость с другими компонентами системы

Совместимость и монтаж

Соединитель ng3104 совместим только с круглыми стальными проводниками диаметром 6–8 мм. Для правильной установки необходимо:

• Зачистить поверхности прутков от ржавчины и грязи перед монтажом
• Вставить каждый пруток в соответствующий канал крестовины до упора
• Затянуть винты равномерно, чтобы не деформировать металл
• Не использовать с медью, алюминием или пластиковыми материалами - материал корпуса несовместим с этими проводниками

Установка возможна как на вертикальных, так и на горизонтальных участках. Крепление выполняется без сварки - удобно для ремонта и модификации систем.

Безопасность и стандарты

Изделие изготовлено из материала, соответствующего требованиям ГОСТ 14637 и ГОСТ 52627 для элементов заземления. Горячее цинкование обеспечивает класс защиты от коррозии по ISO 1461. Соответствует нормам безопасности для электроустановок напряжением до 1000 В.

Преимущества

• Высокая механическая прочность благодаря стальной основе
• Долговечность за счёт горячего цинкования - срок службы более 25 лет в условиях открытого воздуха
• Легкий монтаж без специального оборудования - достаточно гаечного ключа
• Совместимость с продукцией серии Jupiter - можно собирать единые системы без адаптеров
• Отсутствие необходимости в сварке снижает риск повреждения антикоррозийного слоя

Ограничения применения

• Не применяется для проводников диаметром менее 6 мм или более 8 мм - возможен люфт или недостаточное сжатие
• Не рекомендуется для использования в контакте с хлорсодержащими средами (например, морской воздух с высокой солёностью) - цинк может подвергаться белому налёту
• Не предназначена для токов выше 100 А длительного действия - не является токоведущим элементом повышенной мощности
• Не подходит для частых вибрационных нагрузок без дополнительной фиксации

Примеры использования

• Сборка прямоугольного контура заземления на промышленном объекте из четырёх стальных прутков
• Фиксация молниеприёмника на крыше здания - пересечение продольных и поперечных проводников
• Подключение вертикального заземлителя к горизонтальному ленточному проводнику
• Ремонт старой системы заземления без замены всей сети - замена повреждённого соединения на новый ng3104

Практические советы

• Перед монтажом проверьте диаметр прутков штангенциркулем - даже 0,5 мм расхождения могут нарушить герметичность контакта
• После затяжки винтов проверьте, что прутки не выступают за пределы крестовины - это снижает риск повреждения при последующей работе
• При использовании в сырых местах дополнительно смажьте места соединений консистентной смазкой типа Литол-24
• Артикул ng3104 от DKC (ДКС) лучше всего сочетается с аналогичными изделиями серии Jupiter - они имеют одинаковые шаги резьбы и размеры каналов
• Храните изделия в сухом месте - хотя они оцинкованы, длительный контакт с влагой может вызвать образование белого налёта, который не влияет на работу, но портит внешний вид
