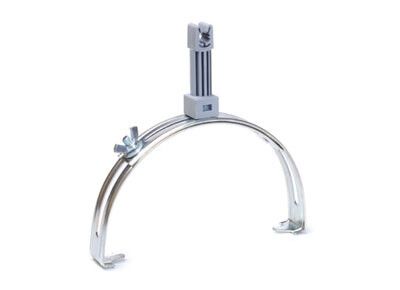

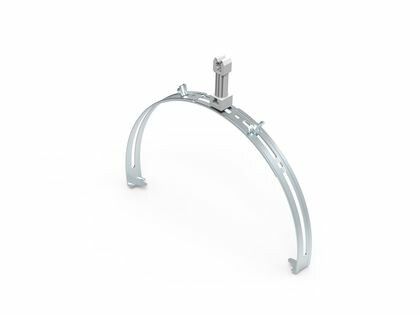

Коньковый регулируемый зажим с пластик. держ. | ND2204 DKC ДКС

Коньковый регулируемый зажим с пластиковым держателем для проволоки диаметром 8 мм от DKC (ДКС), артикул nd2204, предназначен для надежного крепления молниеприёмной сети на коньках крыш из металлических проводников диаметром 8 мм. Этот элемент сочетает прочную термогальванизированную сталь и устойчивый пластиковый держатель, обеспечивая долговечность даже в условиях открытой крыши.

Назначение и область применения

Этот зажим используется исключительно для установки молниеприёмной системы на коньковую или боковую часть кровельного профиля. Он фиксирует проводники - либо стальной пруток диаметром 8 мм, либо полосу шириной до 25 мм - прямо на округлых участках конька. Подходит для односкатных, двускатных и многоскатных крыш из металлочерепицы, профнастила или других материалов с закругленным коньком.

Технические характеристики

• Диаметр проводника: 8 мм - совместим только со стальным прутком указанного размера;
• Диапазон зажима: 125–205 мм - позволяет адаптироваться к радиусу конька от 62,5 до 102,5 мм;
• Общая длина: 68 мм - компактный размер для плотной установки;
• Материал корпуса: термогальванизированная сталь - высокая коррозионная стойкость;
• Держатель: пластиковый элемент - снижает риск повреждения покрытия кровли и предотвращает гальваническую коррозию;
• Цвет: светло-серый - гармонирует с большинством кровельных систем;
• Тип крепления: защелкивающийся хомут - быстрая установка без инструментов;
• Тип изделия: зажим регулируемый - можно изменить угол и положение после монтажа.

Совместимость и монтаж

Зажим совместим только с проводниками диаметром 8 мм или полосой шириной 25 мм. Для установки необходимо:

1. Уложить проводник поверх конька;
2. Развести зажим, вставить проводник внутрь;
3. Защелкнуть механизм до характерного щелчка - он автоматически фиксирует проводник;
4. Подогнать расстояние между соседними зажимами согласно требованиям ГОСТ Р 50571.5.54-2019 (обычно шаг 1–2 метра).

Не требует сверления или болтов. Установка возможна на любые типы коньков с радиусом в допустимом диапазоне. Каждый зажим рассчитан на одну точку крепления - нельзя использовать несколько проводников одновременно.

Безопасность и стандарты

Изделие соответствует требованиям к устройству внешней молниевой защиты (ГОСТ Р 50571.5.54-2019). Применение термогальванизированной стали гарантирует соответствие нормам по электрофизической стабильности и механической нагрузке. Пластиковый держатель выполнен из материала, устойчивого к УФ-излучению и перепадам температур (-40C...+80C).

Преимущества

• Автоматическая защелка - экономит время при монтаже;
• Пластиковый элемент - не царапает кровлю и не вызывает электрохимическую коррозию;
• Стальная основа - выдерживает ветровые нагрузки и вес снежного покрова;
• Регулируемость - легко адаптируется под изгиб конька без замены детали;
• Высокая степень защиты от коррозии благодаря термогальванизации - срок службы более 25 лет в агрессивных средах.

Ограничения применения

• Не для плоских поверхностей - работает только на округлённом коньке;
• Не подходит для проводников толще 8 мм или меньше 6 мм - возможен проскальзывание или недостаточное давление защелки;
• Не рекомендуется применять там, где есть постоянное механическое воздействие (например, рядом с люками или обслуживаемыми площадками);
• Пластиковый держатель не следует нагревать выше +80C - материал может деформироваться;
• Не предназначена для крепления силовых кабелей или других проводников вне системы молниезащиты.

Примеры использования

• Крепление молниеприёмной сетки на двухскатной крыше дома из металлочерепицы;
• Фиксация провода на коньке торгового центра с профилированными панелями;
• Установка на ангаре с круглым коньком из профнастила;
• Добавление точки заземления на старой кровле с сохранением целостности покрытия.

Практические советы

• Перед монтажом проверьте радиус конька - он должен попадать в диапазон 62,5–102,5 мм; если больше - используйте другой тип крепления;
• На длинных коньках устанавливайте зажимы через каждые 1,5–2 метра, чтобы избежать прогиба проводника;
• Не затягивайте зажим слишком сильно - он сам фиксируется усилием защелки, лишнее давление может сломать пластик;
• Проверяйте герметичность места контакта с кровлей - особенно в регионах с частыми осадками;
• Артикул nd2204 от DKC (ДКС) часто используют в паре с другими элементами серии Jupiter - они имеют одинаковые цветовое решение и технологические параметры.
