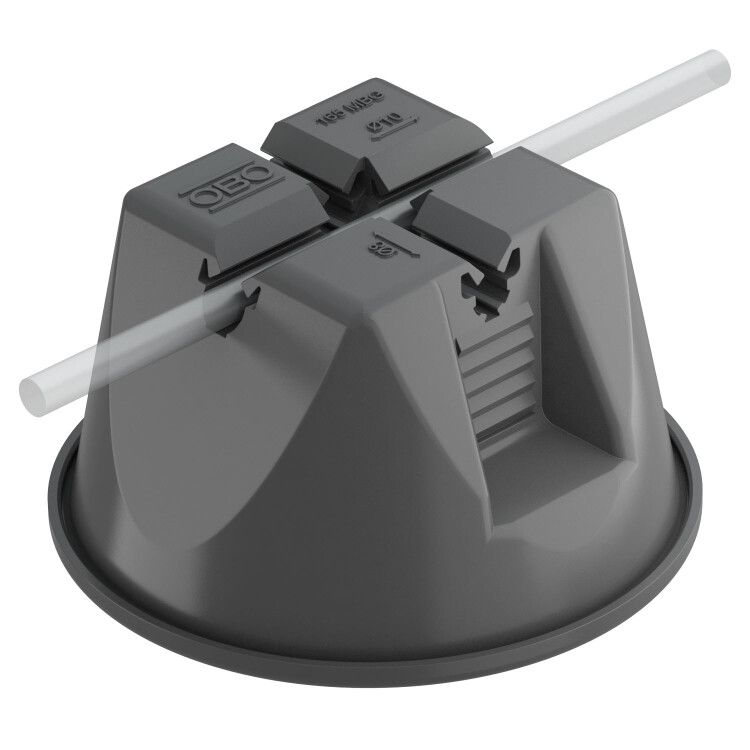

Держатель проводника TBS 8-10 мм для плоской кровли OBO Bettermann 5218700

Держатель проволоки или прутка для плоской кровли диаметром 8–10 мм (165 MBG-8-10) от OBO BETTERMANN предназначен для надёжной фиксации заземляющих проводников на плоских крышах с использованием клеевого крепления. Этот элемент системы TBS обеспечивает долговечную и безопасную установку в условиях открытой эксплуатации.

Назначение и область применения

Держатель 165 MBG-8-10 используется для закрепления медных или стальных проводников диаметром 8–10 мм на плоских кровлях. Применяется в системах уравнивания потенциалов, заземления и защиты от перенапряжений. Подходит для объектов с кровельными покрытиями из битума, ПВХ и других материалов, где требуется механически прочный и атмосферостойкий крепёж. Устанавливается исключительно на горизонтальные поверхности.

Технические характеристики

• Диаметр проводника: 8–10 мм - позволяет фиксировать стандартные заземляющие шины и жилы
• Высота монтажа: 78 мм - создаёт достаточное расстояние до поверхности кровли для предотвращения повреждения гидроизоляционного слоя
• Основание: полиамид PA6 чёрного цвета - устойчив к УФ-излучению, температурным колебаниям и агрессивной среде
• Оболочка: полиэтилен чёрного цвета - дополнительно защищает внутренний наполнитель и корпус от выгорания и старения
• Наполнитель: морозостойкий бетон массой 1 кг - обеспечивает стабильность и противодействует ветровому подъёму
• Тип крепления проводника: защелкивающийся хомут - быстрая и инструментальная фиксация без болтов
• Способ монтажа: клеевой состав - требует применение специального адгезива, совместимого с материалом кровли

Совместимость и монтаж

Держатель 165 MBG-8-10 совместим с любыми плоскими кровельными покрытиями: битумными, ПВХ, EPDM, композитными. Для монтажа необходимо:

• Очистить поверхность кровли от пыли, грязи и влаги
• Нанести подходящий клеевой состав (например, OBO BSM или аналогичный, рекомендованный производителем кровли)
• Установить держатель, плотно придавить и выдержать время затвердевания клея согласно инструкции
• Вставить проводник в защелкивающийся хомут - он автоматически фиксируется при запирании

Не допускается использование саморезов, сверления или механического крепления - это нарушает целостность гидроизоляции.

Безопасность и стандарты

Изделие соответствует требованиям международных норм для систем уравнивания потенциалов и заземления. Материалы (PA6 и полиэтилен) выбраны с учётом длительной работы в экстремальных климатических условиях - от –40C до +80C. Наличие морозостойкого бетона гарантирует сохранение положения даже при сильных порывах ветра.

Преимущества

• Стандартная высота 78 мм снижает риск повреждения кровельного ковра при проходе провода
• Чёрный цвет материала не контрастирует с большинством кровельных поверхностей
• Защелкивающийся хомут исключает необходимость инструментов при установке проводника
• Антивandalism-конструкция: невозможно демонтировать без разрезания хомута
• Готовый к монтажу модуль - не требует сборки или дополнительных деталей

Ограничения применения

• Не вертикальные или наклонные поверхности - только плоские кровли
• Не подходит для крепления через металлические или деревянные основания - только на сплошной гидроизоляции
• Не использовать там, где возможны значительные нагрузки на проводник (вибрации, тяга, движущиеся конструкции)
• Клей должен быть совместим с конкретным типом кровли; некорректный клей вызывает отслоение

Примеры использования

• Заземление антенного оборудования на офисных зданиях с битумной кровлей
• Подключение молниезащиты к сетям уравнивания потенциалов на торгово-логистических центрах с ПВХ-крышей
• Фиксация заземляющего проводника вдоль границы кровли на промышленных складах

Практические советы

• Перед монтажом проверьте соответствие диаметра проводника 8–10 мм - слишком тонкий или толстый провод не будет надёжно зафиксирован
• Выбирайте клей, одобренный производителем кровельного покрытия - особенно важно для ПВХ и эластомерных мембран
• Проверяйте срок годности клея перед работой - просроченный состав теряет адгезию
• После монтажа проведите контрольное усилие на хомут - он должен щёлкнуть и не открываться руками
• Держатель 165 MBG-8-10 можно комбинировать с другими элементами серии TBS - система унифицирована и легко масштабируется
