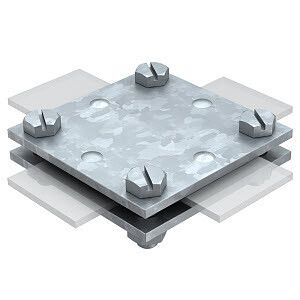

Соединитель полосы крестовой OBO 256 A-DIN 40 FT 40 мм OBO Bettermann 5314666

Соединитель крестовой полоса-полоса 40 мм, оцинкованный, 256 A-DIN 40 FT от OBO BETTERMANN предназначен для надёжного электрического соединения двух плоских молниеприёмных или заземляющих проводников шириной 30–40 мм в системах молниезащиты. Артикул 5314666 обеспечивает высокую прочность и устойчивость к коррозии, что делает его подходящим для наружной установки.

Назначение и область применения

Соединитель крестовой полоса-полоса 40 мм, оцинкованный, 256 A-DIN 40 FT используется исключительно в системах молниезащиты для создания перекрёстных соединений между двумя параллельными плоскими проводниками. Применяется на кровлях, фасадах, вышках и других металлических конструкциях, где требуется соединить два проводника под углом 90°. Подходит для стационарной установки в условиях открытого воздуха.

Технические характеристики

• Тип соединителя: Х-образный крестовой
• Соединяемые проводники: два плоских проводника шириной 30–40 мм
• Материал корпуса: сталь
• Покрытие: горячее цинкование - защита от коррозии
• Крепёж: винты с шестигранной головкой (два винта на каждое соединение)
• Импульсный ток: до 100 кА - способен выдерживать удары молнии
• Сертификация: соответствует стандарту DIN 40

Совместимость и монтаж

Соединитель крестовой полоса-полоса 40 мм, оцинкованный, 256 A-DIN 40 FT совместим только с плоскими медными или алюминиевыми проводниками шириной 30–40 мм. Для монтажа необходимо:

• Зачистить поверхности проводников от оксидов и грязи
• Уложить проводники перпендикулярно друг другу на месте соединения
• Зафиксировать каждый проводник двумя винтами с шестигранной головкой через отверстия в теле соединителя
• Затянуть винты моментом 8–10 Нм - недостаточная затяжка снижает контактную проводимость, избыточная - повреждает материал

Не используйте этот соединитель для гибких многожильных кабелей или круглых проводов - он не обеспечит герметичного контакта.

Безопасность и стандарты

Соединитель 256 A-DIN 40 FT от OBO BETTERMANN соответствует требованиям стандарта DIN 40 для компонентов систем молниезащиты. Импульсный ток 100 кА гарантирует безопасную передачу энергии удара молнии без расплавления или разрушения. Горячее цинкование обеспечивает долговечность даже в агрессивных средах - морской воздух, промышленные зоны, повышенная влажность.

Преимущества

• Высокая механическая прочность благодаря стальной основе
• Долговечность покрытия - горячее цинкование служит десятилетиями без обслуживания
• Простота монтажа - не требует сварки или специальных инструментов
• Стандартное исполнение - совместим с другими элементами системы OBO BETTERMANN

Ограничения применения

• Не применяется внутри помещений с химически активной средой (например, химические заводы) - возможна агрессивная коррозия основания
• Не предназначена для перемещаемых или вибрационных конструкций - постоянная нагрузка может вызвать ослабление креплений
• Не допускается использование с проводниками шириной менее 30 мм или более 40 мм - риск плохого контакта и перегрева
• Не заменяет точечную сварку в ответственных участках - рекомендуется использовать как дополнительное соединение, а не как единственный контакт

Примеры использования

• Перекрёстное соединение молниеприёмной сетки на плоской крыше здания
• Объединение вертикального и горизонтального заземляющего проводника на башне связи
• Соединение полосы на фасаде с контуром заземления, проходящим по стене
• Установка на антенном мачте для равномерного распределения тока молнии

Практические советы

• При монтаже всегда проверяйте соответствие ширины проводника - 30–40 мм. Отклонение даже на 2 мм снижает надёжность контакта.
• После монтажа проверьте контакт мультиметром - сопротивление должно быть ниже 0,1 Ом.
• При использовании в солевых или промышленных районах периодически осматривайте места крепления на предмет коррозии - хотя покрытие устойчиво, механические повреждения могут его нарушить.
• Соединитель 256 A-DIN 40 FT от OBO BETTERMANN можно комбинировать с другими изделиями серии 256 A-DIN - например, с прямыми переходниками или уголками.
• Храните в сухом месте до монтажа - влага может вызвать образование белого налёта на цинке, который не влияет на работу, но усложняет внешний вид.
