Соединитель полоса - 80х80 мм | NG3105 DKC ДКС

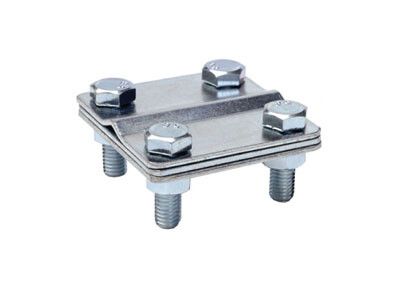

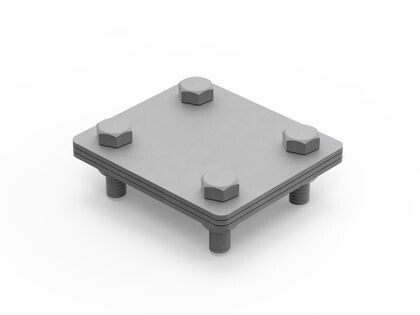

Соединитель полоса-полоса 80х80 мм с разделительной пластиной от DKC (ДКС), артикул ng3105, предназначен для надёжного электрического соединения плоских медных или алюминиевых шин в распределительных устройствах. Изделие выполнено из горячеоцинкованной стали и обеспечивает механическую устойчивость при крестообразном соединении.

Назначение и область применения

Соединитель полоса-полоса 80х80 мм с разделительной пластиной используется для создания параллельных или крестообразных соединений между плоскими проводниками шириной 30–40 мм. Применяется в силовых щитах, распределительных устройствах, системах заземления и на токопроводах промышленного оборудования. Подходит для сборки шинных систем в электроустановках до 1000 В.

Технические характеристики

• Тип соединителя: Х-образный крестовой соединитель
• Ширина соединяемых проводников: 30–40 мм
• Размеры изделия: 80×80 мм (длина и ширина), рабочая часть - 70 мм
• Материал корпуса: сталь с горячим цинкованием
• Цвет: светло-серый
• Крепёж: винты с шестигранной головкой (по два на каждую сторону)
• Рекомендовано для использования с другими изделиями серии Jupiter

Совместимость и монтаж

Соединитель полоса-полоса 80х80 мм с разделительной пластиной совместим с плоскими проводниками толщиной до 6 мм. Для установки необходимо:

• Выровнять поверхности соединяемых шин;
• Закрепить соединитель на двух перпендикулярных проводниках с помощью винтов M8;
• Затянуть винты моментом 9–11 Нм - недостаточное усилие снижает контактную площадь, избыточное - деформирует металл;
• Убедиться, что разделительная пластина находится точно по центру, чтобы исключить замыкание между проводниками.

Не рекомендуется использовать с проводниками шириной менее 30 мм - возможен люфт и плохой контакт.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и коррозийной стойкости, характерным для промышленных компонентов. Горячее цинкование обеспечивает долговечность в условиях повышенной влажности и агрессивной среды. Соответствие нормам ГОСТ Р 50030.2 и IEC 61439 подтверждается сертификацией производителя DKC.

Преимущества

• Горячее цинкование защищает от коррозии даже при длительной эксплуатации в сырых помещениях
• Разделительная пластина предотвращает случайное соприкосновение фазных проводников
• Крестовая форма позволяет легко собирать сложные шинные системы без дополнительных переходников
• Стандартные винты с шестигранной головкой обеспечивают удобство монтажа обычными гаечными ключами
• Совместимость с серией Jupiter упрощает комплектацию всей шинной системы одним производителем

Ограничения применения

• Не предназначена для работы с проводниками шириной меньше 30 мм или больше 40 мм
• Не подходит для высоких частот (>50 Гц) - не рассчитана на импульсные нагрузки
• Не следует применять в качестве основного заземляющего элемента - требуются специализированные заземляющие соединители
• Не допускается использование в условиях постоянного воздействия открытого огня или температур выше +100 C

Примеры использования

• Соединение вертикальной и горизонтальной шины в распределительном щите 400/230 В
• Формирование кросс-соединения между двумя рядами шин в ячейке КРУ
• Подключение заземляющей шины к основному контуру через крестовое ответвление
• Сборка шинной системы на конвейере или станке с несколькими точками питания

Практические советы

• Перед монтажом проверьте, что поверхности шин чистые и свободны от оксидной плёнки - особенно важно для алюминиевых проводников
• Используйте только винты, указанные производителем - другие могут иметь другую резьбу или длину
• При использовании нескольких таких соединителей в одной системе выдерживайте одинаковый момент затяжки
• Для обслуживания - достаточно открутить два винта на каждой оси, чтобы снять соединитель без демонтажа всей шины
• Артикул ng3105 - единственный вариант в серии Jupiter с такими размерами; аналоги других брендов могут отличаться по посадочному профилю
