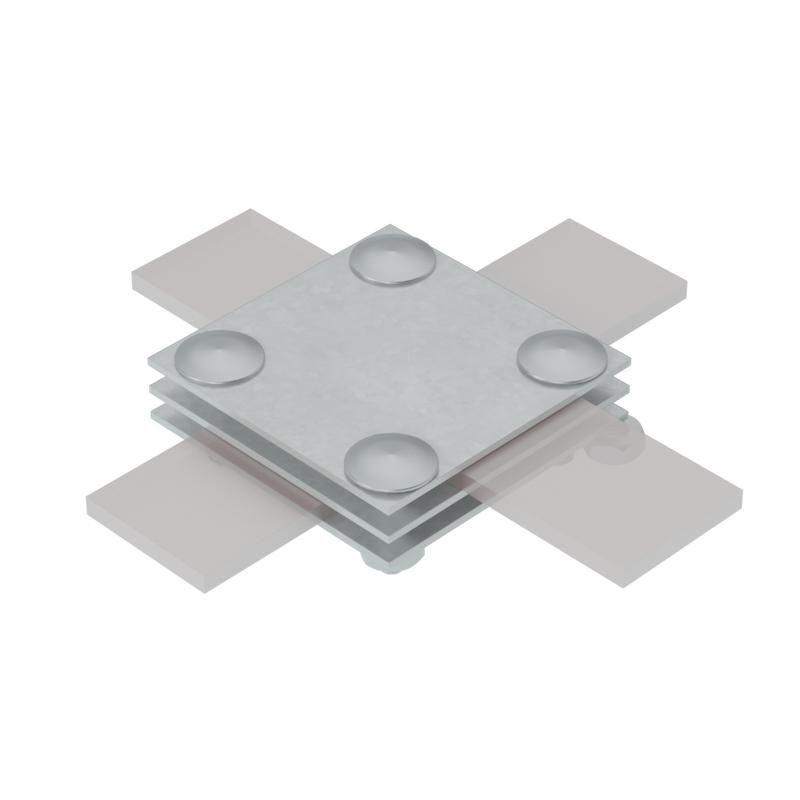

Соединитель крестообразный для полосы шириной до 40мм. Три пластины. Горячее цинкование - 3XS-B40 HD КМ-Профиль MA0048

Соединитель крестообразный для полосы до 40 мм с 3 пластинами сталь горячего оцинкования КМ-профиль HD - это надёжный элемент для создания контура заземления из плоских проводников, предназначенный для крестообразных и Т-образных соединений. Применяется в системе AURAFORT®, особенно там, где важна устойчивость к коррозии - на улице, в сырых помещениях или в условиях слабой химической агрессивности.

Назначение и область применения

Соединитель крестообразный для полосы до 40 мм с 3 пластинами сталь горячего оцинкования КМ-профиль HD используется для соединения плоских медных или стальных проводников в системах заземления. Подходит для формирования перекрёстков и Т-образных ответвлений в контурах, где требуется прочная и долговечная электрическая связь. Часто применяется в промышленных объектах, на энергообъектах, в системах молниезащиты и при монтаже термокомпенсационных соединений.

Технические характеристики

• Тип соединителя: крестообразный
• Соединяемый проводник: плоский, ширина 0–40 мм
• Количество контактных пластин: 3
• Материал корпуса: сталь
• Покрытие: горячее цинкование по ГОСТ 9.307-89
• Тип крепежа: зажимные винты
• Цвет: светло-серый

Совместимость и монтаж

Соединитель крестообразный для полосы до 40 мм с 3 пластинами сталь горячего оцинкования КМ-профиль HD совместим с любыми плоскими проводниками шириной до 40 мм - например, с медными или стальными полосами толщиной от 2 мм. Для монтажа необходимо:

• Разместить проводники в пазах контактных пластин;
• Закрутить зажимные винты равномерно, чтобы обеспечить плотный контакт без деформации проводника;
• Не использовать силовые инструменты - достаточно обычного ключа, так как перегрузка может повредить резьбу или пластину.

Изделие рассчитано на работу в составе системы AURAFORT® - рекомендуется применять с другими компонентами этой же серии для гарантии совместимости и соответствия нормам.

Безопасность и стандарты

• Покрытие выполнено по ГОСТ 9.307-89 - горячее цинкование обеспечивает длительную защиту от коррозии;
• Эксплуатация допускается в соответствии с ГОСТ 15150-69 - изделие выдерживает климатические условия УХЛ3 и УХЛ4, включая повышенную влажность и температурные колебания;
• Не требует специального обслуживания при правильном монтаже.

Преимущества

• Высокая механическая прочность благодаря стальной основе и трёхточечному зажиму;
• Устойчивость к внешним воздействиям - горячее цинкование защищает от ржавчины даже при постоянной сырости;
• Простота установки - не нужны сварочные работы, достаточно затянуть винты;
• Подходит для монтажа в труднодоступных местах - компактная форма позволяет работать в ограниченном пространстве.

Ограничения применения

• Не предназначен для соединения круглых проводников - только плоские с шириной до 40 мм;
• Не следует использовать в агрессивных средах с высоким содержанием солей, кислот или щелочей - даже оцинкованная сталь может подвергнуться быстрой коррозии;
• Не рекомендован для частых демонтажей - многократное откручивание винтов снижает надёжность контакта;
• Не заменяет сварку в критически нагруженных участках - для максимальной проводимости в таких случаях предпочтительнее сварные соединения.

Примеры использования

• Создание перекрёстков в заземляющих сетях промышленных цехов;
• Обустройство контура заземления на открытых площадках - элеваторы, гаражи, насосные станции;
• Соединение полос в системах молниезащиты зданий;
• Формирование Т-образных ответвлений в распределительных устройствах с использованием системы AURAFORT®.

Практические советы

• Перед монтажом проверьте ширину проводника - он должен входить в диапазон 0–40 мм; слишком тонкие полосы могут проскальзывать, слишком толстые - не помещаться;
• Очистите поверхность проводника от оксидов и грязи перед установкой - это повысит качество контакта;
• При работе на улице используйте герметик на базе силикона вокруг винтов - это дополнительно защитит место соединения от влаги;
• Артикулы 3xs-b40 hd и ma0048 - это один и тот же продукт; при заказе можно использовать любой из них;
• Соединитель крестообразный для полосы до 40 мм с 3 пластинами сталь горячего оцинкования КМ-профиль HD лучше всего сочетается с аналогичными элементами из той же серии - они обеспечивают единый потенциал и срок службы всей системы.
