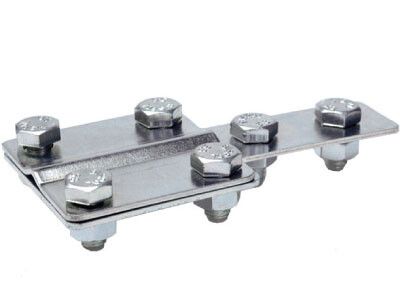

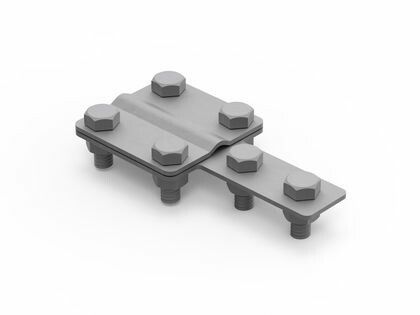

Соединитель контрольный 8/25мм горячеоцинкованный - NG3203 ДКС

Соединитель контрольный горячеоцинкованный 8/25 мм от DKC (ДКС), артикул ng3203, предназначен для надёжного подключения заземляющих проводников при проверке сопротивления контура заземления. Продукт из серии Jupiter обеспечивает долговечную работу в агрессивных условиях благодаря защите от коррозии.

Назначение и область применения

Соединитель контрольный горячеоцинкованный 8/25 мм используется исключительно для временного подключения измерительных приборов при тестировании сопротивления заземляющего контура. Он позволяет безопасно и удобно получить доступ к точке заземления без нарушения целостности основного соединения. Подходит для работ на объектах энергетики, промышленности, транспорта и ЖКХ, где требуется регулярная диагностика системы заземления.

Технические характеристики

• Тип соединителя: Х-образный крестовой - обеспечивает два перпендикулярных канала для подключения проводников
• Материал: сталь с горячим цинкованием - устойчив к коррозии даже во влажной среде
• Защитное покрытие: горячее цинкование - слой цинка толщиной более 50 мкм, соответствует ГОСТ 17904
• Совместимость с проводником: 8–10 мм (пруток) и 25–50 мм (полоса) - поддерживает стандартные размеры заземлителей
• Тип крепежа: винт с шестигранной головкой - позволяет затягивать соединение гаечным ключом без повреждения поверхности
• Цвет: светло-серый - визуально отличается от других элементов, снижает риск ошибочного подключения
• Размеры: 8/25 мм - указывает на максимальные допустимые сечения подключаемых проводников

Совместимость и монтаж

Соединитель контрольный горячеоцинкованный 8/25 мм совместим с медными и стальными заземляющими проводниками, имеющими сечение до 10 мм2 (пруток) и ширину до 50 мм (полоса). Для установки необходимо:

• Зачистить контактную поверхность проводника от оксидов и грязи
• Установить проводник в один из каналов соединителя
• Затянуть винт с шестигранной головкой моментом 1,5–2 Нм - недостаточная затяжка вызовет высокое переходное сопротивление, избыточная - деформирует металл
• Подключить щупы измерительного прибора к свободному контакту

Не рекомендуется использовать для постоянного подключения - соединитель не рассчитан на длительную нагрузку током.

Безопасность и стандарты

Изделие соответствует требованиям безопасности при работе с системами заземления. Горячее цинкование обеспечивает электроизоляцию от внешней среды, предотвращая образование коррозийных продуктов на контакте. Произведён в соответствии с внутренними стандартами серии Jupiter компании DKC (ДКС), которые учитывают нормы ГОСТ Р 50571.5.54 и IEC 60364-5-54.

Преимущества

• Высокая механическая прочность - выдерживает многократные подключения и отключения без потери качества контакта
• Устойчивость к атмосферным воздействиям - горячее цинкование сохраняет защитные свойства даже при температуре от –40C до +60C
• Легкий доступ к точке замера - X-образная форма позволяет подключать прибор с любой стороны без демонтажа основного заземления
• Визуальная идентификация - светло-серый цвет отличает его от других металлических элементов на объекте

Ограничения применения

• Не предназначена для постоянного прохождения тока - только для кратковременных измерений
• Не подходит для проводников больше 10 мм в диаметре или шире 50 мм - возможна потеря контакта
• Не следует применять в местах с химически активной средой (например, рядом с кислотными выбросами) - хотя цинк устойчив, он не защищён от агрессивных паров
• Не используйте в качестве ответвления в силовой цепи - не имеет сертификации на рабочий ток

Примеры использования

• Проверка сопротивления заземления на подстанции 10/0,4 кВ перед плановым осмотром
• Диагностика контура заземления на промышленном конвейере с частотным преобразователем
• Измерение эффективности заземления в распределительном пункте жилого дома после ремонта фундамента
• Обследование системы заземления на АЭС или нефтебазе в рамках периодической метрологической поверки

Практические советы

• Перед каждым использованием проверяйте состояние винтов - они должны быть без следов коррозии и легко затягиваться
• При работе в сырую погоду протирайте контакты сухой тряпкой - влага увеличивает погрешность измерений
• Сохраняйте соединитель в сухом месте - даже с цинкованием длительное хранение во влажности может привести к появлению белого налёта (цветной коррозии)
• Убедитесь, что подключаемый проводник плотно прилегает к поверхности - зазор даже в 0,1 мм может исказить результаты измерения
• Артикул ng3203 - единственный в линейке Jupiter с такими размерами; другие модели серии имеют другую геометрию и не взаимозаменяемы
