Соединитель полоса - 100х100 мм | NG3106 DKC ДКС

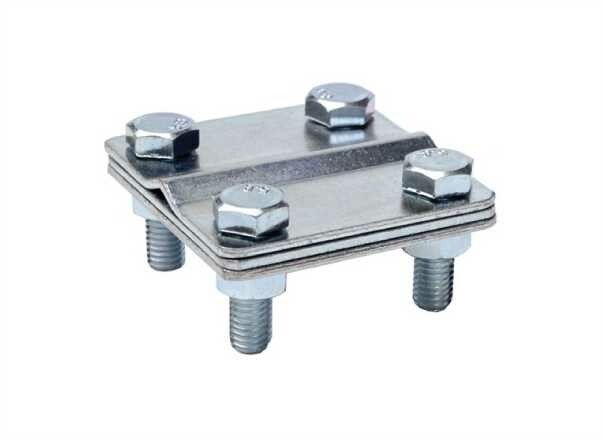

Соединитель полоса-полоса 100х100 мм с разделительной пластиной от DKC (ДКС), артикул ng3106, предназначен для надёжного электрического соединения плоских медных или алюминиевых шин шириной 25–50 мм. Изделие обеспечивает механическую устойчивость и минимальное переходное сопротивление за счёт жёсткой конструкции и горячего цинкования.

Назначение и область применения

Соединитель полоса-полоса 100х100 мм с разделительной пластиной используется для создания параллельных или крестообразных соединений между токоведущими шинами в распределительных устройствах. Применяется в силовых щитах, подстанциях, системах бесперебойного питания и на производствах с высокими токами - например, на заводах, где установлены частотные преобразователи, сварочные аппараты или системы освещения большой мощности.

Технические характеристики

• Размеры: 100 × 100 мм
• Поддерживаемая ширина проводника: 30–40 мм (соответствует стандартным шинам 25–50 мм)
• Материал корпуса: сталь с горячим цинкованием
• Цвет: светло-серый
• Тип крепления: винты с шестигранной головкой (два комплекта - для верхней и нижней шины)
• Имеется разделительная пластина для изоляции между соединяемыми шинами

Совместимость и монтаж

Соединитель полоса-полоса 100х100 мм с разделительной пластиной совместим с шинами из меди или алюминия, имеющими толщину до 8 мм. Для установки требуется выровнять поверхности шин, плотно прижать их к контактным площадкам соединителя и затянуть винты моментом 8–10 Нм. Разделительная пластина предотвращает случайный контакт между шинами, поэтому не требует дополнительной изоляции. Установка возможна как в горизонтальной, так и в вертикальной плоскости.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 61439 для коммутационных устройств низкого напряжения. Горячее цинкование обеспечивает долговечную защиту от коррозии даже в условиях повышенной влажности. Соединитель рассчитан на работу в температурном диапазоне от –25C до +60C.

Преимущества

• Высокая механическая прочность благодаря стальному основанию
• Увеличенный срок службы за счёт горячего цинкования - защита сохраняется даже при повреждении поверхностей
• Разделительная пластина исключает риск замыкания между шинами
• Стандартные винты с шестигранной головкой позволяют использовать обычные гаечные ключи - удобство при обслуживании
• Совместим с продукцией серии Jupiter - легко интегрируется в существующие решения DKC

Ограничения применения

• Не предназначена для работы с шинами шириной менее 30 мм или более 40 мм - возможен перекос и плохой контакт
• Не рекомендуется применять в средах с постоянным воздействием кислот, щелочей или солёного воздуха - цинкование не гарантирует полную химическую стойкость
• Не подходит для переменного тока выше 1600 А - превышение нагрузки вызывает нагрев и деформацию контактов
• Запрещено использовать без разделительной пластины - её удаление нарушает безопасность

Примеры использования

• Соединение двух шин в главном распределительном щите промышленного цеха
• Переключение фаз между секциями в системе UPS
• Объединение выходных шин инверторов в солнечной электростанции
• Монтаж в ячейках КРУ с током до 1250 А

Практические советы

• Перед монтажом проверьте соответствие ширины шины - оптимально 30–40 мм; при меньшей ширине используйте прокладки, чтобы избежать люфта
• При использовании алюминиевых шин обязательно нанесите антиоксидантную смазку на контактные поверхности перед затяжкой
• Проверяйте момент затяжки винтов - недостаточная затяжка вызывает нагрев, избыточная - деформирует металл
• Соединитель полоса-полоса 100х100 мм с разделительной пластиной можно использовать в составе сборки серии Jupiter - все элементы имеют одинаковые шаги крепления и цветовое исполнение
• При необходимости замены - отсоединяйте питание, снимайте винты последовательно, начиная с противоположных сторон, чтобы не перекосить шину
