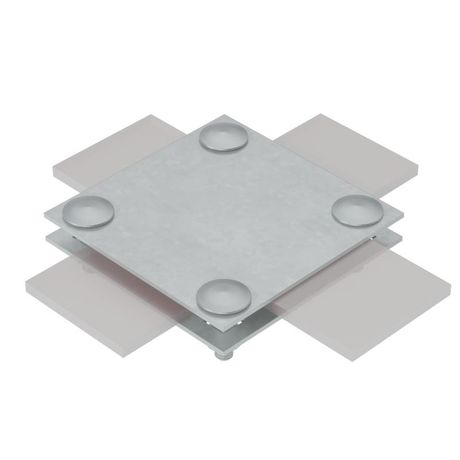

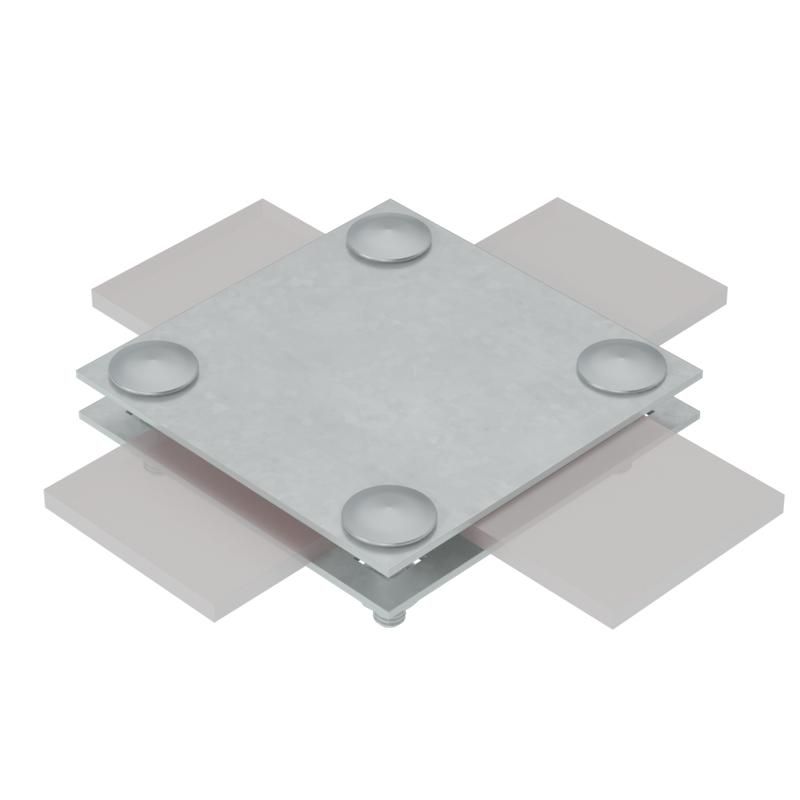

Соединитель крестообразный для полосы шириной до 40мм. Две пластины. Горячее цинкование - 2XS-B40 HD КМ-Профиль MA0043

Соединитель крестообразный для полосы до 40 мм с 2 пластинами, сталь горячее цинкование, КМ-профиль, HD - это надёжный элемент для создания контура заземления из плоских проводников. Применяется в системе AURAFORT®, особенно там, где требуется прочное и долговечное соединение в условиях повышенной влажности или на улице.

Назначение и область применения

Соединитель крестообразный для полосы до 40 мм с 2 пластинами, сталь горячее цинкование, КМ-профиль, HD предназначен для крестообразного и Т-образного соединения двух плоских проводников. Он используется в системах заземления, например, при монтаже термокомпенсационных соединений на объектах с высокими требованиями к надёжности контакта.

Подходит для установки внутри помещений с высокой влажностью, на открытых площадках, в агрессивных, но слабокоррозийных средах - таких как промышленные цеха, трансформаторные подстанции, тепловые пункты, водосточные системы и другие конструкции, требующие стойкости к внешним воздействиям.

Технические характеристики

• Тип соединителя: Х-образный (крестовой)
• Ширина соединяемых плоских проводников: 0–40 мм (два канала)
• Материал корпуса: сталь
• Покрытие: горячее цинкование по ГОСТ 9.307-89
• Тип крепежа: зажимные винты (комплект входит в состав изделия)
• Цвет: светло-серый
• Совместим с системой AURAFORT®

Совместимость и монтаж

Соединитель крестообразный для полосы до 40 мм с 2 пластинами, сталь горячее цинкование, КМ-профиль, HD совместим с любыми плоскими медными или стальными проводниками шириной до 40 мм. Для монтажа:

• Уложите два проводника перпендикулярно друг другу в местах пересечения.
• Поместите соединитель сверху так, чтобы каждый проводник вошёл в свою зажимную планку.
• Затяните зажимные винты равномерно - до плотного прилегания, без перегрузки.
• Не используйте инструменты с большими моментами затяжки - это повредит резьбу или деформирует металл.

Посадочная ширина рассчитана на стандартные полосы 30–40 мм. Убедитесь, что толщина проводника соответствует допустимому диапазону - слишком толстый материал может не войти в зажим.

Безопасность и стандарты

• Покрытие выполнено по ГОСТ 9.307-89 - обеспечивает антикоррозийную защиту
• Эксплуатация возможна в соответствии с ГОСТ 15150-69 (климатическое исполнение UHL1, UH1)
• Изделие не содержит свинца и других запрещённых веществ
• Соответствует нормам безопасности для электроустановок до 1000 В

Преимущества

• Высокая механическая прочность благодаря стальной основе
• Защита от коррозии за счёт горячего цинкования - срок службы увеличивается в 2–3 раза по сравнению с гальванизацией
• Легко монтируется без специального оборудования
• Фиксирует проводники без сварки - снижает риск повреждения материала
• Светло-серый цвет позволяет легко визуально контролировать целостность покрытия

Ограничения применения

• Не предназначена для работы в агрессивных химических средах (например, вблизи кислотных или щелочных выбросов)
• Не рекомендуется использовать в условиях постоянного погружения в воду - хотя IP-класс не указан, герметичность не гарантируется
• Не подходит для проводников шириной более 40 мм - попытки насильственной установки приведут к трещинам или деформации
• Не следует применять в качестве основного заземляющего элемента в сетях выше 1000 В - только для вспомогательных контуров

Примеры использования

• Соединение вертикальных и горизонтальных полос заземления на фундаменте промышленного здания
• Пересечение проводников в системе заземления на крыше здания с металлическим покрытием
• Обустройство контура вокруг бассейнов, котельных, водоочистных сооружений
• Монтаж в системах противопожарного заземления на трубопроводах

Практические советы

• Перед монтажом проверьте ширину проводника - даже 1–2 мм лишнего могут помешать правильному зажиму
• После установки протестируйте контакт мультиметром - сопротивление между проводниками должно быть менее 0,1 Ом
• При использовании в открытом воздухе периодически осматривайте поверхность: если цинк начнёт белеть или крошиться - замените деталь
• Артикулы 2xs-b40 hd и ma0043 - это один и тот же продукт; заказывайте по обоим номерам, если работаете с несколькими поставщиками
• Сохраняйте оригинальные винты - они подобраны по нагрузке и не заменяются аналогами без расчёта момента затяжки
