Держатель прутка с фланцем (113 Z8-10) | 5229960 OBO Bettermann

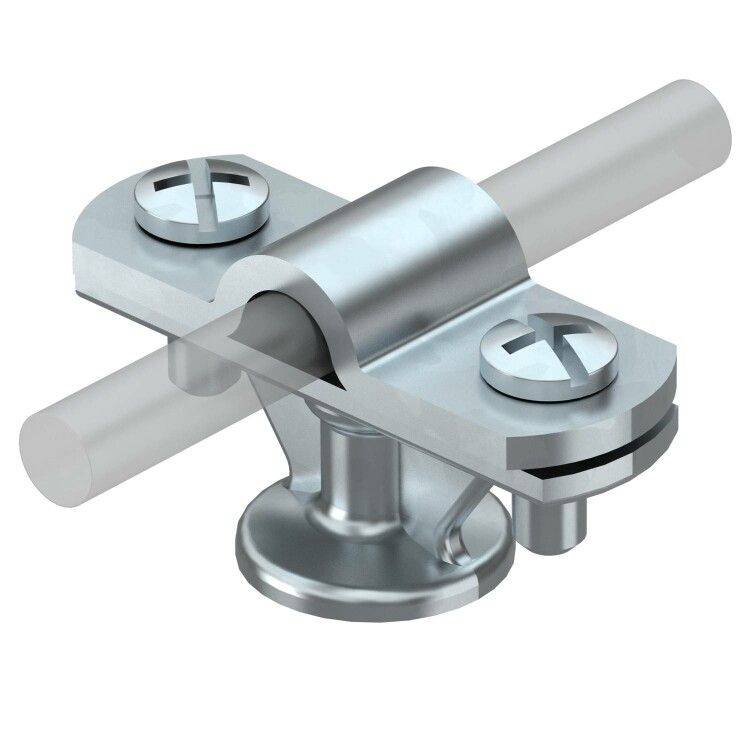

Держатель проволоки диаметром 8–10 мм с фланцем и перемычкой, оцинкованный, тип 113 Z8-10 от OBO BETTERMANN предназначен для надёжного крепления молниеприёмной катанки на крышах и вертикальных поверхностях. Артикул 113 Z8-10 обеспечивает совместимость со стандартными системами молниезащиты и соответствует требованиям безопасности для взрывоопасных зон.

Назначение и область применения

Держатель используется для фиксации проводников молниезащиты - катанки диаметром 8–10 мм - на кровлях, стенах и других конструкциях зданий. Применяется в системах внешней молниезащиты жилых, общественных и промышленных объектов. Особенность модели - возможность установки в зонах с повышенным риском взрыва, где требуется исключение искрообразования и долговечная corrosion-resistant конструкция.

Технические характеристики

• Тип: 113 Z8-10
• Диаметр проводника: 8–10 мм
• Материал: оцинкованная сталь (защита от коррозии)
• Тип крепления проводника: винтовой зажим - позволяет плотно зафиксировать катанку без повреждений
• Тип крепления держателя: просверленное отверстие с внутренней метрической резьбой M8
• Монтажная высота: 20 мм - минимальный выступ над поверхностью для удобства сборки
• Совместимость с взрывоопасными средами: да - сертифицирован для использования в зонах категории Ex

Совместимость и монтаж

Держатель 113 Z8-10 совместим с катанкой диаметром 8–10 мм из меди или стали, используемой в системах молниезащиты по ГОСТ Р 50571.4.4 и IEC 62305. Для монтажа необходимо просверлить отверстие диаметром 8 мм и закрутить болт М8 через фланец. Установка возможна на бетон, металл, деревянные основания с предварительной подготовкой. Перемычка между фланцем и зажимом обеспечивает непрерывную электрическую цепь без дополнительных перемычек.

Безопасность и стандарты

Изделие соответствует требованиям для применения в взрывоопасных зонах (ATEX/IECEx). Оцинкованное покрытие снижает риск электрохимической коррозии, что важно при длительном воздействии атмосферных осадков и химически активных сред. Соответствует нормам для систем уравнивания потенциалов и заземления (серия TBS от OBO BETTERMANN).

Преимущества

• Фланцевый дизайн обеспечивает равномерное распределение нагрузки при креплении к поверхности
• Винтовой зажим легко регулируется - не требует специальных инструментов для затяжки
• Перемычка внутри конструкции гарантирует постоянный токопроводящий контакт между держателем и проводником
• Оцинкованное покрытие увеличивает срок службы до 25 лет в условиях открытой атмосферы
• Стандартный размер резьбы M8 позволяет использовать универсальные крепёжные элементы

Ограничения применения

• Не рекомендуется применять в контакте с морской водой или агрессивными химическими веществами - даже оцинкованное покрытие имеет ограниченную стойкость
• Запрещено использование с проводниками меньшего диаметра (менее 8 мм) - существует риск проскальзывания
• Не предназначен для механически нагруженных участков - например, там, где возможны удары или вибрации без дополнительной фиксации

Примеры использования

• Крепление молниеприёмной катанки на плоской крыше промышленного склада
• Фиксация проводника по периметру газовой станции в зоне Zone 1
• Установка на стене многоэтажного жилого дома для вывода системы молниезащиты к контурному заземлению

Практические советы

• При монтаже на металлические поверхности проверьте, чтобы держатель был установлен так, чтобы перемычка находилась в хорошем контакте с проводником - это обеспечит эффективное рассеивание тока молнии
• Используйте болты класса прочности 8.8 и выше для надёжного крепления в бетоне или камне
• Не забудьте произвести замеры диаметра катанки перед покупкой - допуск 8–10 мм требует точного соответствия
• Держатель 113 Z8-10 от OBO BETTERMANN лучше сочетается с другими компонентами серии TBS - это гарантирует целостность всей системы молниезащиты
