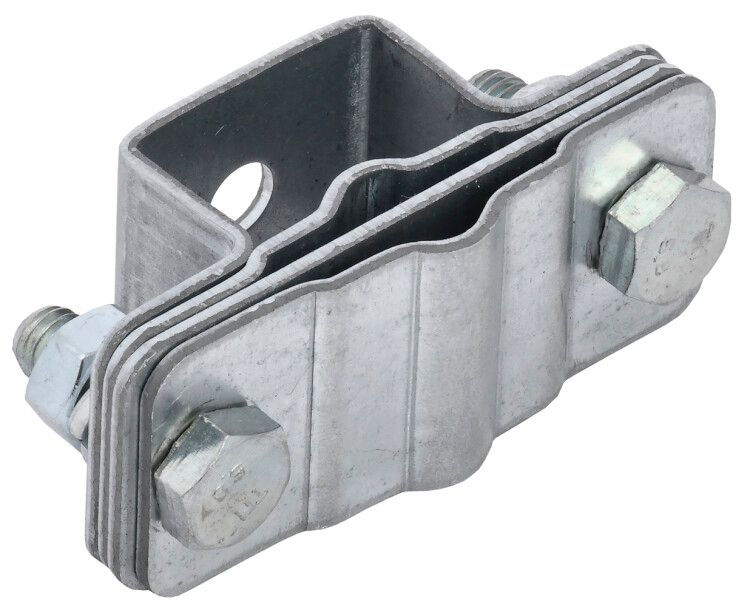

Держатель полоса/пруток—полоса/пруток 25-40мм/6-10мм оцинкованная сталь IEK - ZDP10-11-1-16-40

Держатель полоса/пруток-полоса/пруток 25-40мм/6-10мм оцинкованная сталь от бренда IEK предназначен для надежного крепления заземляющих шин и проводников на стенках, панелях и других плоских поверхностях. Этот держатель сочетает прочность оцинкованной стали с простотой монтажа, что делает его удобным решением для систем заземления в промышленных и коммунальных объектах.

Назначение и область применения

Держатель полоса/пруток-полоса/пруток 25-40мм/6-10мм оцинкованная сталь применяется для фиксации заземляющих проводников - полос и прутков - на вертикальных или горизонтальных поверхностях. Подходит для установки в распределительных устройствах, трансформаторных подстанциях, промышленных цехах, на энергообъектах и в системах молниезащиты. Удерживает проводники сечением до 10 мм в диаметре и полосы шириной 25–40 мм.

Технические характеристики

• Тип изделия: зажим для заземления
• Диаметр зажимаемого проводника: 6–10 мм
• Ширина зажимаемой полосы: 25–40 мм
• Материал корпуса: оцинкованная сталь
• Тип крепления проводника: винтовой зажим
• Тип крепления держателя: накладка с одним отверстием под винт М8
• Срок службы: 30 лет

Совместимость и монтаж

Держатель полоса/пруток-полоса/пруток 25-40мм/6-10мм оцинкованная сталь устанавливается с помощью винта М8 через отверстие в основе. Крепление не требует сварки - достаточно просверлить отверстие в поверхности и зафиксировать держатель болтом. Зажим проводника затягивается гайкой, обеспечивая плотный контакт без повреждения металла. Совместим со всеми типами медных и стальных заземляющих проводников указанного сечения. Не рекомендуется использовать для многожильных кабелей - только для жестких полос и прутков.

Безопасность и стандарты

Изделие соответствует требованиям к долговременной эксплуатации в условиях повышенной влажности и агрессивной среды благодаря оцинкованному покрытию. Применяется в соответствии с ПУЭ и ГОСТ Р 50571.5.54. Наличие оцинкованной стали исключает быстрое окисление, сохраняя электропроводящую способность контактов на протяжении всего срока службы.

Преимущества

• Высокая механическая прочность - выдерживает нагрузки при вибрациях и внешних воздействиях
• Защита от коррозии - оцинкованная сталь увеличивает срок службы в открытых и сырых помещениях
• Простота монтажа - не нужны специальные инструменты, достаточно отвертки и сверла
• Долгий срок эксплуатации - 30 лет без замены при соблюдении условий установки

Ограничения применения

• Не предназначена для крепления гибких кабелей - только жестких полос и прутков
• Подходит только для поверхностей, где можно просверлить отверстие под винт М8
• Не рекомендуется для использования в агрессивных химических средах (например, в кислотных производствах) - даже оцинкованная сталь может подвергаться коррозии при длительном контакте с кислотами
• Не является изоляционным элементом - все части находятся под потенциалом заземления

Примеры использования

• Фиксация заземляющей полосы в щитовой комнате на стене
• Крепление прутка заземления на фундаменте подстанции
• Установка на металлическом каркасе оборудования для равнопотенциального соединения
• Монтаж системы молниезащиты на крыше здания

Практические советы

• Перед монтажом проверьте соответствие диаметра проводника (6–10 мм) и ширины полосы (25–40 мм) - перегрузка приведёт к плохому контакту
• Используйте винты М8 с антикоррозийным покрытием - особенно в условиях высокой влажности
• После установки проверьте надёжность зажима: попробуйте слегка повернуть проводник - он не должен двигаться
• При использовании нескольких держателей выравнивайте их по уровню - это улучшает эстетику и снижает риск механических напряжений на проводнике
• Артикул zdp10-11-1-16-40 совпадает с официальной номенклатурой IEK - заказывайте по этому коду для гарантии совместимости
