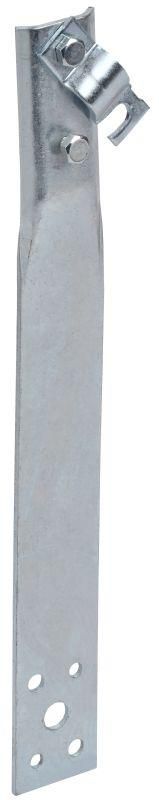

Держатель проводника круглого 6-10мм винтовой прямой h=80мм оцинкованная сталь HDZ IEK - ZDP86-14-1-16-80

Держатель проводника круглого 6–10 мм винтовой прямой h=80 мм оцинкованная сталь HDZ от IEK (ИЭК) - надёжный элемент системы заземления для крепления круглых проводников на внешних поверхностях зданий. Артикул zdp86-14-1-16-80 обеспечивает долговечную фиксацию при высоких нагрузках и агрессивной среде.

Назначение и область применения

Держатель проводника используется для закрепления круглого заземляющего проводника диаметром 6–10 мм на вертикальных и горизонтальных поверхностях: парапетах, фасадах, кровельных конструкциях, опорах и других металлических или бетонных основаниях. Применяется в системах молниезащиты и заземления жилых, промышленных и коммерческих объектов.

Технические характеристики

• Тип крепления проводника: винтовой хомут с болтовым зажимом
• Диапазон диаметров проводника: 6–10 мм
• Высота держателя: 80 мм
• Материал корпуса: сталь оцинкованная (горячее цинкование по ГОСТ 9.307-2021)
• Материал зажима: сталь
• Толщина стенки: 2 мм
• Тип крепления держателя: накладка с одним отверстием под метиз
• Тип изделия: компонент системы заземления

Совместимость и монтаж

Держатель монтируется на поверхность с помощью крепёжных элементов (шпильки, анкеры, саморезы) через одно отверстие в основе. Подходящий диаметр отверстия - 10–12 мм. Для установки требуется гаечный ключ для затяжки болта зажима. Установка возможна на бетон, кирпич, металл и другие прочные основания. Не требует предварительного сверления в теле проводника - он фиксируется в зажиме напрямую.

Безопасность и стандарты

Цинковое покрытие соответствует ГОСТ 9.307-2021, что обеспечивает устойчивость к коррозии в условиях повышенной влажности и атмосферного воздействия. Конструкция рассчитана на работу в температурном диапазоне от –50 C до +60 C. Соответствует требованиям к элементам заземляющих устройств согласно ПУЭ и ГОСТ Р 50571.

Преимущества

• Толщина стали 2 мм - повышает механическую прочность и устойчивость к деформации
• Горячее цинкование - защищает от ржавчины даже при повреждении покрытия во время монтажа
• Надёжный винтовой зажим - позволяет плотно фиксировать проводник без риска проскальзывания
• Индивидуальная упаковка - исключает повреждения при транспортировке и хранении
• Гарантия 3 года - подтверждает качество производства и материалов

Ограничения применения

• Не предназначена для крепления плоских или многожильных проводников - только круглые одножильные
• Не рекомендуется использовать в местах постоянного контакта с агрессивными химическими веществами (например, кислоты, щёлочи)
• Не подходит для внутренней установки в помещениях с высокой влажностью без дополнительной защиты - хотя цинк устойчив, длительный контакт с конденсатом снижает срок службы
• Один отверстий для крепления - не позволяет регулировать угол установки, только прямая фиксация

Примеры использования

• Фиксация заземляющего провода по периметру крыши многоэтажного дома
• Крепление контурного проводника на парапете промышленного здания
• Установка вертикального вывода заземления на фасаде административного здания
• Монтаж проводника на металлическом каркасе вышки связи

Практические советы

• Перед монтажом проверьте диаметр проводника - он должен точно попадать в диапазон 6–10 мм. Проводники меньше 6 мм могут плохо фиксироваться, больше 10 мм - не войдут в зажим.
• При использовании на бетоне применяйте анкерные болты M8–M10. На металле - самонарезающие шурупы с широкой головкой.
• Затягивайте болт зажима равномерно, чтобы не повредить цинковое покрытие. Перетягивать не нужно - достаточно плотного контакта.
• При необходимости удлинения проводника используйте совместимые ответвители - этот держатель не предназначен для соединений.
• Артикул zdp86-14-1-16-80 от IEK (ИЭК) легко заменяем - аналоги с другими размерами или материалами могут не подходить по габаритам и классу защиты.
