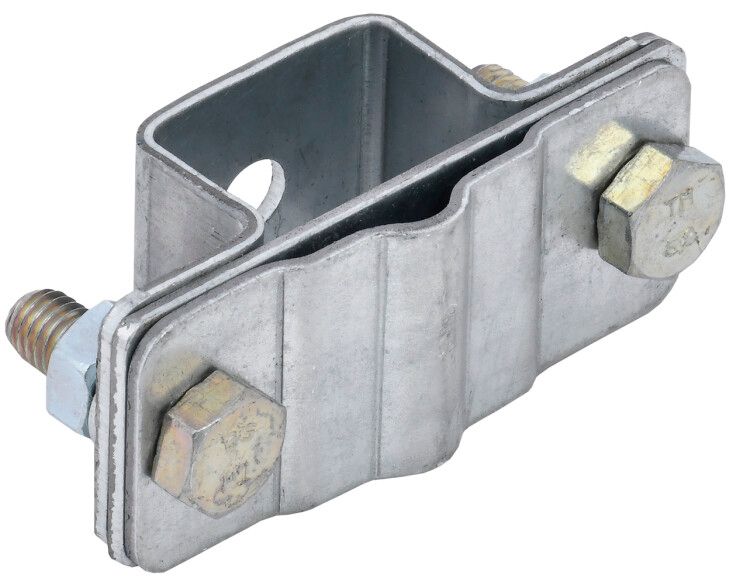

Держатель полоса/пруток 25-40 мм/6-10 мм оцинкованная сталь IEK ZDP50-11-1-16-40

Держатель полоса/пруток 25–40 мм/6–10 мм оцинкованная сталь от бренда IEK предназначен для надёжного крепления заземляющих шин и проводников на стенках, панелях и других плоских поверхностях. Артикул zdp50-11-1-16-40 соответствует требованиям длительной эксплуатации в промышленных условиях.

Назначение и область применения

Держатель полоса/пруток 25–40 мм/6–10 мм оцинкованная сталь применяется для фиксации заземляющих проводников - полос или круглых прутков - в системах молниезащиты, заземления и уравнивания потенциалов. Подходит для установки внутри помещений и на открытых площадках, где требуется механическая прочность и защита от коррозии. Часто используется в электроустановках заводов, трансформаторных подстанций, объектах ЖКХ и связи.

Технические характеристики

• Диаметр зажимаемого проводника: 6–10 мм (для круглых прутков)
• Ширина зажимаемой полосы: 25–40 мм
• Материал корпуса: оцинкованная сталь - защищает от коррозии в агрессивной среде
• Материал зажима: сталь - обеспечивает жёсткую фиксацию
• Тип крепления проводника: винтовой зажим - позволяет регулировать усилие затяжки
• Тип крепления держателя: накладка с отверстием под винт М8
• Срок службы: до 30 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Держатель полоса/пруток 25–40 мм/6–10 мм оцинкованная сталь совместим со всеми типами заземляющих проводников указанного сечения. Устанавливается на любые плоские поверхности: металлические панели, бетонные стены, деревянные конструкции - через отверстие под винт М8. Для монтажа используйте болты или саморезы с подходящей длиной и головкой, учитывающей толщину поверхности. Не требует специальных инструментов - достаточно отвёртки с крестовой насадкой.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571 и нормам по устройству заземляющих контуров. Оцинкованное покрытие снижает риск возникновения гальванической коррозии при контакте с другими металлами. Продукция сертифицирована для использования в электрических установках напряжением до 1000 В.

Преимущества

• Устойчивость к внешним воздействиям благодаря оцинкованному слою
• Высокая механическая прочность - выдерживает нагрузки при вибрациях и перепадах температур
• Простота монтажа - не нуждается в сварке или дополнительных крепёжных элементах
• Долгий срок службы - до 30 лет без замены
• Поддержка широкого диапазона сечений - один держатель решает задачи для двух типов проводников

Ограничения применения

• Не предназначена для использования в условиях постоянного погружения в воду - IP-класс защиты не указан, поэтому не рекомендуется для подземных или сырых мест без дополнительной изоляции
• Не подходит для проводников меньше 6 мм или больше 10 мм - возможен проскальзывание или повреждение зажима
• Не следует применять в агрессивных химических средах (например, вблизи кислотных цехов) - оцинковка имеет ограниченную устойчивость к сильным щелочам и кислотам

Примеры использования

• Фиксация заземляющего прутка Ø8 мм к стене распределительного щита на заводе
• Крепление медной полосы 30×4 мм вдоль фундамента трансформаторной подстанции
• Установка на металлическом каркасе здания для организации равномерного заземления по периметру
• Использование в системах молниезащиты высотных объектов - как промежуточный крепёж между вертикальными стержнями

Практические советы

• Перед монтажом проверьте соответствие сечения проводника - 6–10 мм - чтобы избежать плохого контакта
• При использовании на бетоне выбирайте анкерные болты M8 длиной не менее 50 мм
• При необходимости многократного демонтажа - не перетягивайте винт зажима; оптимальное усилие - до 1,5 Нм
• Для долговечности в условиях повышенной влажности дополнительно смажьте контактные поверхности антикоррозийной пастой
• Артикул zdp50-11-1-16-40 - единственный вариант в линейке IEK с таким сочетанием размеров - не путайте с аналогичными моделями с другим шагом отверстий
