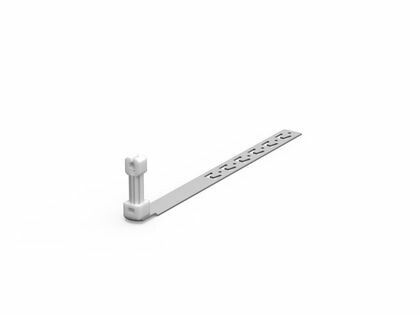

Держатель проводника молниезащиты Jupiter 330 мм, 8 мм DKC (ДКС) ND2214

Пластиковый держатель под черепицу с зажимом, 330 мм от DKC (ДКС) с артикулом nd2214 предназначен для надежного крепления молниеприёмной сети на кровлях из черепицы и шифера. Устройство сочетает простую установку и устойчивость к внешним воздействиям.

Назначение и область применения

Пластиковый держатель под черепицу с зажимом, 330 мм применяется для фиксации молниеприёмной сетки на крышах с покрытием из натуральной или цементно-песчаной черепицы, а также шифера. Он служит для удержания проводника - прутка диаметром 8 мм или полосы шириной до 25 мм - вдоль контура кровли, обеспечивая равномерный распределенный контакт с системой грозозащиты.

Технические характеристики

• Длина: 330 мм
• Тип изделия: держатель с зажимом
• Тип крепления проводника: защелкивающийся зажим
• Материал корпуса: пластик (UV-стабилизированный, устойчив к выцветанию)
• Диаметр проводника: 8 мм (совместим с полосой 25×3 мм)
• Цвет: светло-серый
• Производитель: DKC (ДКС), серия Jupiter
• Артикул: nd2214

Совместимость и монтаж

Зажим с защелкой позволяет закрепить проводник без инструментов - достаточно вставить его в паз и слегка надавить до щелчка. Крепление осуществляется непосредственно на поверхность кровельного материала: держатель плотно прилегает к профилю черепицы благодаря своей форме. Монтировать можно как на новой, так и на существующей кровле. Для прочного крепления рекомендуется использовать саморезы или анкеры через предварительно просверленные отверстия в основании держателя - хотя они не входят в комплект.

Безопасность и стандарты

Изделие соответствует требованиям к устройству молниезащиты согласно ГОСТ Р 50571.5.54–2019 и IEC 62305. Пластиковая конструкция исключает риск электрохимической коррозии при контакте с металлическими элементами кровли. Напряжение пробоя материала выше 10 кВ, что гарантирует безопасную работу даже при высоких импульсах тока молнии.

Преимущества

• Не требует сверления или клея - быстрая установка за счет защелкивающегося механизма
• Устойчив к ультрафиолету и перепадам температур - не хрупнет зимой и не деформируется летом
• Электроизоляционный материал снижает риск возникновения потенциальных различий между проводником и кровлей
• Легкий вес - не нагружает конструкцию крыши
• Цвет совпадает со стандартными оттенками современной черепицы, сохраняет эстетику кровли

Ограничения применения

• Не для крепления проводников большего диаметра - максимальный допустимый размер - 8 мм
• Не предназначена для установки на металлочерепице или профнастиле - требуется другой тип крепления
• Не следует применять там, где есть постоянный механический контакт (например, рядом с движущимися частями оборудования)
• На сильно изогнутых участках кровли возможен изгиб держателя - используйте больше точек крепления

Примеры использования

• Фиксация молниеприёмной сетки на доме с керамической черепицей
• Установка вертикального провода от конька до заземляющего устройства на двухскатной крыше
• Обход ендовой или парапета с помощью нескольких последовательно установленных держателей
• Подключение к уже смонтированному медному проводнику диаметром 8 мм

Практические советы

• Перед монтажом проверьте соответствие диаметра проводника - 8 мм - чтобы избежать люфта или перегрузки зажима
• При укладке на длинном скате устанавливайте держатели с шагом 1–1,5 метра; на крутых скатах - ближе, около 0,8 м
• Если кровля старая и имеет трещины, дополнительно укрепите держатель саморезом - он не повредит целостность покрытия
• При замене проводника - просто откройте защелку, выньте старый и вставьте новый. Инструменты не нужны
• Пластиковый держатель под черепицу с зажимом, 330 мм от DKC (ДКС) хорошо работает в паре с другими элементами серии Jupiter - например, с угловыми переходниками и заземляющими выводами
