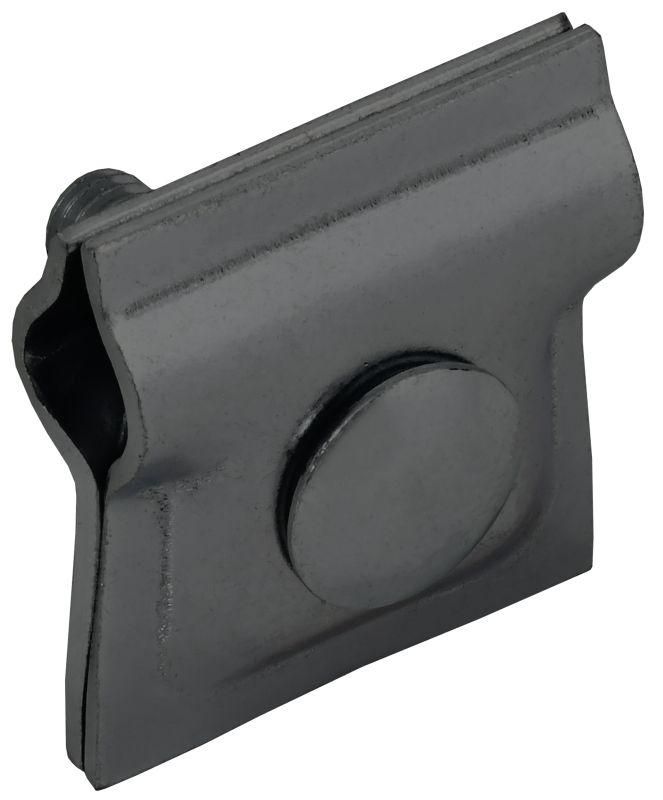

Зажим соединительный проводника круглого 6-10мм оцинкованная сталь TD IEK - ZCC80-13-1-10

Зажим соединительный проводника круглого 6–10 мм оцинкованная сталь TD от IEK предназначен для надёжного электрического соединения и механического крепления круглых проводников к металлическим поверхностям, например, фальцевой кровле или несущим конструкциям. Артикул zcc80-13-1-10 обеспечивает соответствие требованиям ГОСТ 10434-82 и рассчитан на длительную эксплуатацию в условиях открытого воздуха.

Назначение и область применения

Зажим соединительный проводника круглого 6–10 мм оцинкованная сталь TD используется для:

• соединения заземляющих проводников с металлическими конструкциями (кровля, каркасы, трубы);
• параллельного и перпендикулярного подключения одножильных и многожильных проводов;
• монтажа систем молниезащиты и заземления на объектах с металлическими крышами;
• фиксации провода в качестве держателя без сверления основной поверхности - через предварительно установленные метизы.

Подходит для промышленных, коммерческих и жилых зданий с фальцевой, профнастильной или другой металлической кровлей.

Технические характеристики

• Диапазон сечений проводника: 6–10 мм (диаметр круглого провода)
• Материал корпуса: сталь с термодиффузионным цинковым покрытием (оцинкование по ГОСТ)
• Тип соединения: зажимное, на болтах
• Защита от самоотвинчивания: реализована по ГОСТ 10434-82 (противооткручивающие элементы в болтовом узле)
• Упаковка: индивидуальная, каждая единица в отдельной упаковке
• Гарантия: 3 года

Совместимость и монтаж

Зажим совместим с любыми круглыми проводниками диаметром от 6 до 10 мм - медными, алюминиевыми или стальными, включая заземляющие шины и гибкие провода. Для установки требуется:

• предварительно просверлить отверстие в кровле или конструкции;
• закрепить зажим с помощью саморезов, болтов или других метизов (не входят в комплект);
• вставить провод в зажим и затянуть болт до плотного контакта - контроль усилия не требуется, достаточно устранить люфт.

Не требует специальных инструментов - достаточно обычного ключа или отвёртки.

Безопасность и стандарты

• Противооткручивающая система соответствует ГОСТ 10434-82 - исключает ослабление соединения под вибрацией и температурными колебаниями
• Цинковое покрытие защищает от коррозии в агрессивной среде (дождь, снег, повышенная влажность)
• Работает в температурном диапазоне от –50 C до +70 C

Преимущества

• Высокая долговечность благодаря термодиффузионному цинковому покрытию - прочнее, чем обычное электроосаждённое
• Фиксация провода без повреждения изоляции - зажим действует на металл, а не на изоляционный слой
• Удобство монтажа: один типоразмер поддерживает два класса сечений (6 и 10 мм)
• Индивидуальная упаковка снижает риск потери детали и позволяет хранить запасы без окисления
• Гарантия 3 года подтверждает качество производства и материалов

Ограничения применения

• Не предназначена для соединения проводников сечением менее 6 мм или более 10 мм - возможен плохой контакт или деформация
• Не рекомендуется использовать в местах постоянного воздействия открытого пламени или высоких температур (>70 C)
• Не является герметичным устройством - не следует применять в полностью погружаемых средах (водоём, канализационные колодцы)
• Требуется внешний крепёж (болты/саморезы) - они не входят в комплект

Примеры использования

• Заземление фальцевой крыши торгового центра - зажим закреплён на ребре кровли, к нему подведён медный заземляющий провод Ø8 мм
• Подключение заземляющего проводника к стальной раме вентиляционной шахты на промышленном объекте
• Монтаж системы молниезащиты на частном доме с металлической кровлей - зажим служит точкой входа тока в контур заземления

Практические советы

• Перед монтажом проверьте диаметр провода - он должен точно попадать в диапазон 6–10 мм; слишком тонкий провод будет болтаться, слишком толстый - не войдёт
• При использовании на кровле выбирайте метизы с резиновой прокладкой - это сохранит герметичность покрытия
• После установки проверьте надёжность зажима: попробуйте слегка повернуть провод - он не должен двигаться
• Для многожильных проводов перед вставкой в зажим скрутите жилы и обожмите наконечник - так повысится площадь контакта
• Артикул zcc80-13-1-10 - оптимальный выбор для проектов, где важна надёжность и срок службы; аналоги с другим покрытием быстрее corrodeют в морском климате
