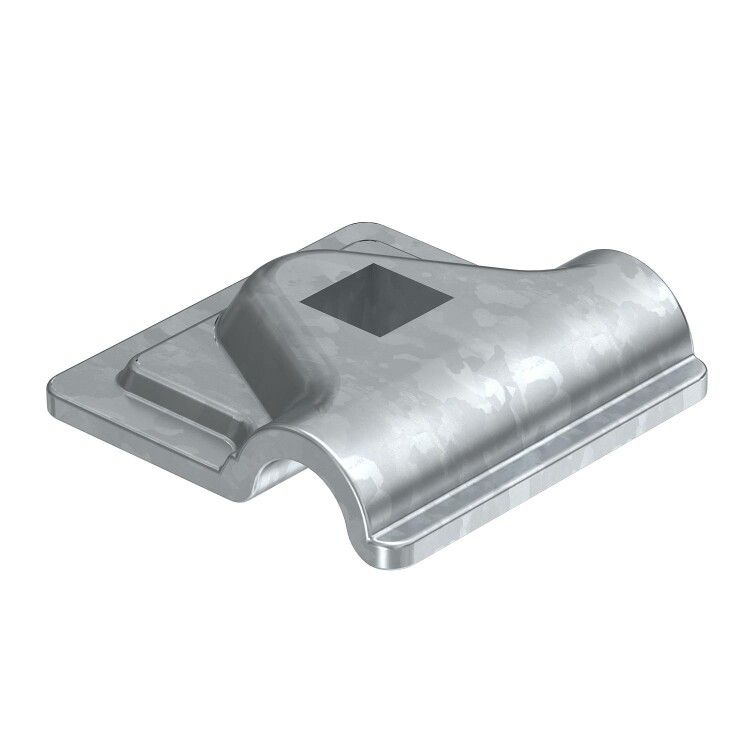

Соединитель для быстр. монтажа Rd8-10 249 8-10 ST-OT FT OBO 5311503 Bettermann

Крепежный зажим для прутка и проволоки, быстрый монтаж, диаметр 8-10 мм от OBO BETTERMANN (артикул 5311503) предназначен для надежного крепления металлических прутков и проволоки диаметром 8–10 мм в системах уравнивания потенциалов и заземления. Простой монтаж и прочная конструкция делают его удобным решением для электромонтажных работ на объектах промышленного и коммерческого назначения.

Назначение и область применения

Этот зажим используется для фиксации круглых проводников - стальных прутков, арматурной стали или медной проволоки - в системах уравнивания потенциалов, заземления и защиты от перенапряжений. Подходит для соединения элементов вблизи оборудования, трубопроводов, металлоконструкций. Часто применяется в промышленных помещениях, на транспорте, в энергообъектах и на объектах с высокими требованиями к безопасности.

Технические характеристики

• Диапазон зажимаемых диаметров: 8–10 мм - обеспечивает плотную фиксацию прутков и проволоки указанного размера;
• Материал корпуса: сталь - гарантирует механическую прочность и долговечность;
• Покрытие: горячий цинк - защищает от коррозии даже в агрессивных средах;
• Монтажное отверстие: 10 мм - совместимо с болтами М10 для крепления к поверхности;
• Тип изделия: зажим для прутка, тип 249 8-10 ST-OT - соответствует внутренней классификации OBO Bettermann;
• Рекомендован для использования в проектном ассортименте TBS системы уравнивания потенциалов.

Совместимость и монтаж

Зажим легко крепится к любой поверхности с помощью болта М10 через отверстие диаметром 10 мм. Для установки достаточно просверлить отверстие, вставить болт, закрепить зажим и вставить проводник нужного диаметра (8–10 мм) в губки зажима. Нет необходимости в дополнительных инструментах - фиксация происходит за счет жесткой конструкции. Убедитесь, что проводник не имеет изгиба более 15°, чтобы избежать снижения контактного давления.

Безопасность и стандарты

Изделие соответствует требованиям к системам уравнивания потенциалов и заземления, применяемым в Европе и России. Горячее цинкование обеспечивает соответствие нормам по защите от коррозии в условиях повышенной влажности. Соответствует рекомендациям IEC 62305 и ГОСТ Р 50571.5.54.

Преимущества

• Быстрая установка - не требует сварки, клепки или специального инструмента;
• Высокая механическая прочность благодаря стальному корпусу;
• Устойчивость к внешним воздействиям - покрытие горячим цинком увеличивает срок службы в открытых и влажных зонах;
• Четко заданный диапазон зажима - исключает риск слабого контакта или повреждения проводника;
• Совместим с сериями TBS от OBO Bettermann - позволяет использовать в единых системах заземления.

Ограничения применения

• Не предназначена для зажима проводников меньше 8 мм - возможен люфт и потеря контакта;
• Не подходит для многожильных кабелей - только однородные круглые проводники (прутки, стальная проволока);
• Не рассчитана на динамические нагрузки - не используйте там, где есть постоянные вибрации или ударные усилия;
• Не следует применять в средах с хлоридными солями (например, побережье моря) без дополнительной защиты - хотя цинк устойчив, длительное воздействие соли может вызвать коррозию.

Примеры использования

• Фиксация стальной арматуры к бетонному основанию в зоне распределительного щита;
• Подключение заземляющего проводника к металлической раме станка;
• Соединение трубопровода с контуром заземления в котельной;
• Установка в качестве переходного элемента между арматурой и медным заземляющим проводом через ответвление.

Практические советы

• Перед монтажом проверьте диаметр проводника штангенциркулем - точность важна для надежного контакта;
• При использовании в сырых местах после монтажа можно дополнительно обработать место крепления антикоррозийной смазкой;
• Не затягивайте болт М10 с избыточным моментом - это может деформировать губки зажима;
• Если требуется удлинение проводника, используйте совместимые муфты от OBO Bettermann - не скручивайте проводники вручную;
• Артикул 5311503 - единственный вариант в этой серии с таким сочетанием диапазона и типа крепления; другие модели имеют другой диаметр или тип зажима.
