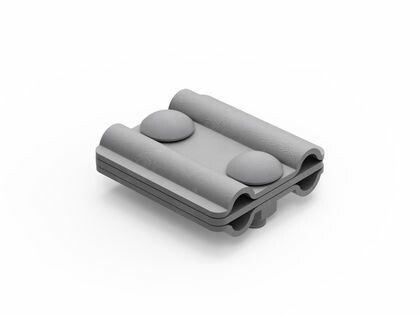

Зажим параллельный Jupiter D8-10 мм с разделительной пластиной DKC (ДКС) NG3107

Зажим параллельный с разделительной пластиной DKC d8-10 мм - надёжное решение для параллельного соединения круглых проводников диаметром 8–10 мм. Изделие выполнено из горячеоцинкованной стали, обеспечивает долговечность в агрессивных средах и совместимо с системами заземления и уравнивания потенциалов. Артикул ng3107, бренд DKC.

Назначение и область применения

Зажим параллельный с разделительной пластиной DKC d8-10 мм предназначен для создания электрического контакта между двумя или более круглыми проводниками одинакового диаметра. Разделительная пластина предотвращает случайное соприкосновение проводов друг с другом, что важно при монтаже в ограниченном пространстве. Применяется в системах молниезащиты, заземления, уравнивания потенциалов, а также на объектах с высокими требованиями к надёжности соединений - например, на промышленных площадках, трансформаторных подстанциях, энергообъектах и в зданиях с повышенной влажностью.

Технические характеристики

• Диаметр проводника: 8–10 мм - оптимальный интервал для медных или алюминиевых жил указанного сечения;
• Материал корпуса: сталь с горячим цинкованием - повышает коррозионную стойкость, особенно в условиях открытого воздуха или высокой влажности;
• Тип крепежа: винт с шестигранной головкой - позволяет использовать гаечный ключ для точного затягивания без проскальзывания;
• Цвет: светло-серый - соответствует цветовой гамме большинства металлических элементов заземления;
• Тип изделия: разделитель - гарантирует физическое и электрическое разнесение соединяемых проводников;
• Серия: Jupiter - продукт из линейки DKC, ориентированной на профессиональное применение в электроустановках.

Совместимость и монтаж

Зажим DKC d8-10 мм совместим с одножильными и многожильными круглыми проводниками, имеющими диаметр в пределах 8–10 мм. Для монтажа:

• Очистите поверхность провода от оксидов и грязи;
• Уложите проводники в зажим так, чтобы они проходили через отверстия по обе стороны от разделительной пластины;
• Затяните винт до упора - усилие должно быть достаточным для плотного контакта, но без деформации провода;
• Используйте гаечный ключ подходящего размера - винт имеет шестигранную головку, типичную для промышленных зажимов.

Не рекомендуется применять для проводов меньшего или большего диаметра - это снижает контактное давление и увеличивает риск перегрева.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и коррозионной стойкости, характерным для промышленных зажимов. Горячее цинкование обеспечивает защиту согласно ГОСТ 9.306, что делает его пригодным для эксплуатации в условиях повышенной влажности и атмосферного воздействия. Соответствие нормам безопасности достигается за счёт гарантированного контакта и исключения самопроизвольного расхождения проводов.

Преимущества

• Высокая надёжность соединения благодаря равномерному давлению на проводник через разделительную пластину;
• Устойчивость к коррозии - горячее цинкование служит в несколько раз дольше, чем холодное;
• Простота установки - не требует специальных инструментов кроме гаечного ключа;
• Фиксация двух проводов в одном устройстве - экономит место и количество комплектующих;
• Совместимость с сериями других изделий DKC - легко интегрируется в существующие системы заземления.

Ограничения применения

• Не предназначена для проводов диаметром менее 8 мм или более 10 мм - возможен слабый контакт или повреждение изоляции;
• Не используется для гибких многожильных проводов с очень крупным количеством тонких жил - требуется предварительная обжимка концов;
• Не подходит для переменного тока свыше 100 А без проверки тепловой нагрузки - в таких случаях необходим расчёт по допустимому нагреву;
• Не является изолирующим элементом - все части зажима находятся под потенциалом, поэтому требуют защиты от доступа посторонних лиц.

Примеры использования

• Подключение заземляющего проводника к основной шине на вышки молниезащиты;
• Объединение нескольких контуров уравнивания потенциалов в бассейне или бане;
• Соединение проводов в распределительной коробке на промышленном оборудовании;
• Переход от одного типа провода к другому (например, меди к алюминию) при условии соблюдения правил комбинирования материалов.

Практические советы

• Проверьте диаметр провода перед монтажом - используйте штангенциркуль, а не глазомер;
• После затяжки винта сделайте легкий контрольный тест на прочность - попробуйте слегка потянуть провод;
• При использовании в агрессивной среде (морской климат, химические производства) периодически осматривайте зажим на предмет коррозии;
• Артикул ng3107 - единственный вариант в линейке Jupiter с этим диапазоном диаметров; другие модели имеют другие значения - не путайте с аналогами;
• Храните в сухом месте - даже с цинкованием длительное воздействие воды может вызвать образование белого налёта, который не влияет на работу, но требует очистки.
