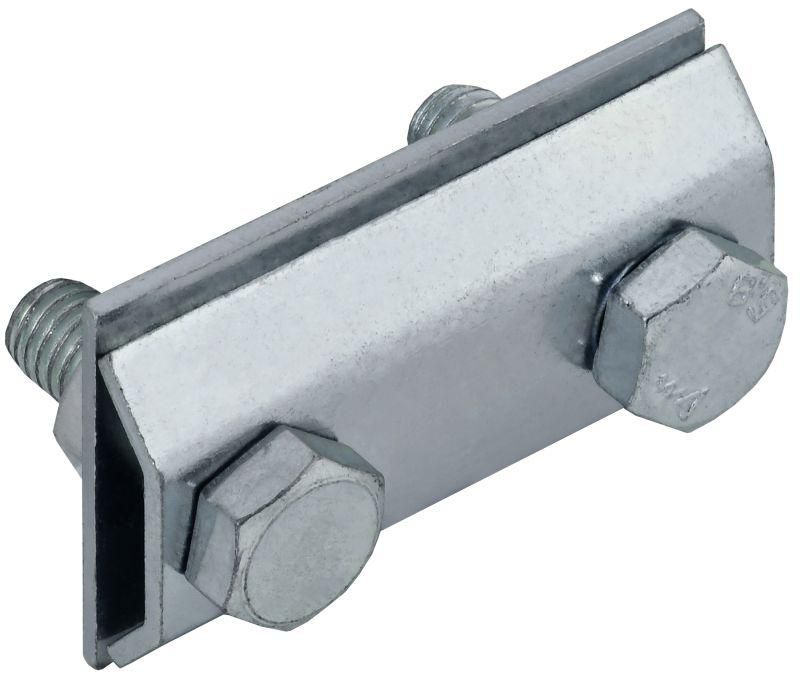

Зажим соединительный сквозной пруток-пруток 8мм оцинкованная сталь HDZ IEK - ZCC86-14-1-08

Зажим соединительный сквозной пруток-пруток 8мм оцинкованная сталь HDZ от IEK предназначен для надёжного электрического соединения круглых проводников в системах заземления. Артикул zcc86-14-1-08 обеспечивает долговечность за счёт горячего цинкования и соответствует требованиям ГОСТ.

Назначение и область применения

Зажим соединительный сквозной пруток-пруток 8мм оцинкованная сталь HDZ используется для создания постоянного электрического контакта между двумя круглыми проводниками - например, медными или стальными штырями, арматурой, заземляющими электродами. Применяется в системах молниезащиты, заземления зданий, промышленных объектов и энергообъектов. Подходит для установки на вертикальных и горизонтальных участках контура заземления.

Технические характеристики

• Материал корпуса: сталь с горячим цинкованием - устойчив к коррозии даже во влажной среде
• Диаметр прутка: 8 мм - оптимально для проводников такого же сечения
• Тип соединения: зажимное сквозное - позволяет проходить проводнику через весь зажим
• Тип изделия: заземляющий - не предназначен для токонесущих цепей высокого потенциала
• Соответствует: ГОСТ 10434-82 (зажимы для заземления), ГОСТ 9.307-2021 (защита от коррозии)

Совместимость и монтаж

Зажим совместим с круглыми проводниками диаметром до 8 мм. Устанавливается путём просовывания одного проводника через отверстие в одной пластине, второго - через противоположную, после чего затягиваются два зажимных болта с гайками. Для надёжного контакта рекомендуется предварительно зачистить поверхности проводников от оксидов и грязи. Крепление выполняется с помощью обычного гаечного ключа - момент затяжки не требует специального оборудования.

Безопасность и стандарты

• Соответствует ГОСТ 10434-82 - нормативу для зажимов в системах заземления
• Горячее цинкование соответствует ГОСТ 9.307-2021 - обеспечивает срок службы более 15 лет в агрессивной среде
• Не применяется в цепях переменного тока выше 1000 В - только для заземляющих и выравнивающих потенциалов

Преимущества

• Высокая механическая прочность благодаря стальной конструкции
• Устойчивость к внешним воздействиям - горячее цинкование защищает от ржавчины, перепадов температур и влаги
• Индивидуальная упаковка - исключает повреждение при транспортировке и хранении
• Гарантия 3 года - подтверждает качество производства IEK

Ограничения применения

• Не предназначена для соединения плоских или многожильных проводников - только круглые сечения до 8 мм
• Не использовать в условиях постоянного погружения в агрессивные жидкости (кислоты, щелочи)
• Не применять в качестве основного токоведущего элемента в силовых цепях - только для заземления и уравнивания потенциалов

Примеры использования

• Соединение вертикального заземлителя (стержень Ø8 мм) с горизонтальным заземляющим проводником
• Обвязка арматуры фундамента с заземляющей сетью
• Подключение заземляющего провода к металлической раме электрооборудования
• Ремонт или модернизация старого контура заземления на промышленном объекте

Практические советы

• Перед монтажом проверьте диаметр проводника - он должен точно соответствовать 8 мм; больший диаметр не войдёт, меньший - будет люфт и плохой контакт
• При использовании в сырых местах (колодцы, канализационные камеры) дополнительно смажьте резьбу болтов антикоррозийной paste
• После сборки проверьте контакт мегаомметром - сопротивление должно быть менее 0,1 Ом
• Артикул zcc86-14-1-08 часто заменяет аналоги других брендов - сверьте габариты перед закупкой
