Универсальный соединитель для прутка 5-10мм. Две пластины 48х48мм. Метизы 1xM10x30. Горячее цинкование - 2US-D5-10 HD КМ-Профиль MA0278

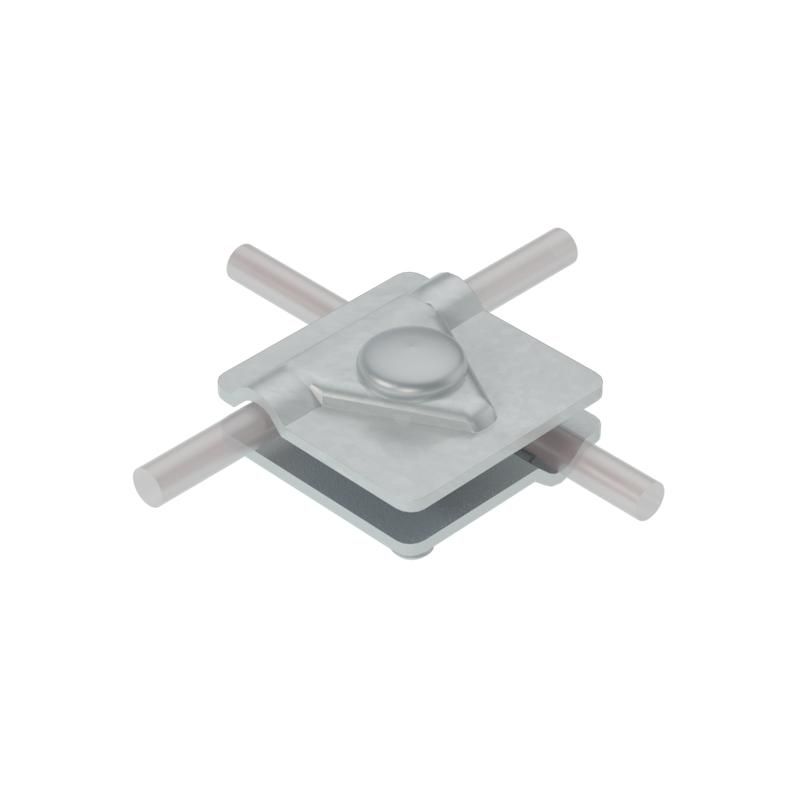

Универсальный соединитель для прутка диаметром 5–10 мм с двумя пластинами 50×50 мм от бренда КМ-Профилю (артикулы ma0278 и 2us-d5-10 hd) предназначен для надёжного электрического соединения металлических элементов в системах заземления, особенно там, где требуется связать круглый проводник с кровельным железом или другими стальными конструкциями.

Назначение и область применения

Этот соединитель используется в составе системы AURAFORT® как связующий элемент для формирования непрерывного контура заземления. Он позволяет соединить круглый пруток диаметром 5–10 мм с плоскими стальными поверхностями - например, с кровлей, фермами, несущими конструкциями или желобами. Применяется при монтаже термокомпенсационных соединений, когда важно обеспечить постоянный электрический контакт между разнородными элементами здания.

Технические характеристики

• Тип изделия: соединитель универсальный
• Диаметр подходящего прутка: 5–10 мм
• Размер пластин: 50 × 50 мм
• Материал корпуса: сталь
• Покрытие: горячее цинкование по ГОСТ 9.307-89
• Крепёж: винты с шестигранной головкой
• Цвет: светло-серый
• Рекомендовано для использования в проектах: да

Совместимость и монтаж

Соединитель совместим с любыми круглыми проводниками диаметром от 5 до 10 мм - это стандартные стальные или медные прутки, используемые в системах заземления. Для установки необходимо:

• Закрепить одну пластину на стальной поверхности (кровля, профнастил, рама) с помощью болта;
• Вставить пруток в отверстие соединителя и затянуть второй винт, плотно зажав его между пластинами;
• Обеспечить механическую устойчивость и отсутствие люфта после сборки.

Не требует сварки - всё выполняется с помощью гаечного ключа. Подходит для монтажа как внутри помещений, так и на открытых участках.

Безопасность и стандарты

Изделие изготовлено из стали с горячим цинкованием в соответствии с ГОСТ 9.307-89, что гарантирует долговременную коррозионную стойкость. Соответствует требованиям ГОСТ 15150-69 по эксплуатации в условиях повышенной влажности, на открытом воздухе и в слабокоррозийной среде. Материал не выделяет токсичных веществ, безопасен для персонала и окружающей среды.

Преимущества

• Высокая прочность за счёт стального основания и двух точек фиксации - одна на прутке, вторая на конструкции.
• Горячее цинкование обеспечивает защиту даже при повреждении покрытия во время монтажа.
• Отсутствие необходимости в сварке - снижает трудозатраты и исключает риск деформации материалов.
• Поддерживает стабильный электрический контакт при температурных колебаниях благодаря жёсткой механической связи.
• Совместим с типовой системой AURAFORT®, что упрощает интеграцию в существующие проекты.

Ограничения применения

• Не предназначена для работы в агрессивных химических средах (например, рядом с промышленными выбросами, морской водой или кислотными осадками).
• Не рекомендуется использовать для прутков меньше 5 мм или больше 10 мм - возможен неполный контакт и потеря проводимости.
• Не подходит для соединения с алюминием или неметаллическими материалами - требуется однородность металлов для предотвращения электрохимической коррозии.
• Не заменяет основной заземляющий проводник; служит лишь для соединения с уже установленными элементами.

Примеры использования

• Связка стального прутка с кровельным железом на промышленном складе для создания единого контура молниезащиты.
• Присоединение вертикального заземлителя (прутка Ø8 мм) к несущей стальной балке в здании с высокой влажностью (бассейн, холодильный цех).
• Формирование заземляющего контура на крыше с использованием нескольких таких соединителей для равномерного распределения потенциала.

Практические советы

• Перед монтажом проверьте диаметр прутка - он должен точно попадать в интервал 5–10 мм. Недостаточное или избыточное давление снижает надёжность контакта.
• Используйте винты того же типа, которые указаны в спецификации - они обеспечивают нужный момент затяжки и не повредят покрытие.
• При монтаже на кровле убедитесь, что место крепления не находится в зоне активного движения воды - это продлит срок службы.
• Проверяйте контакт мультиметром после установки - сопротивление должно быть менее 0,1 Ом.
• Соединитель КМ-Профилю (ma0278 / 2us-d5-10 hd) можно комбинировать с другими элементами системы AURAFORT® - все детали рассчитаны на взаимодействие.
