Зажим прута унив. малый 51510 HZ (30x30мм) с анкером EKF PROxima | lp-51511

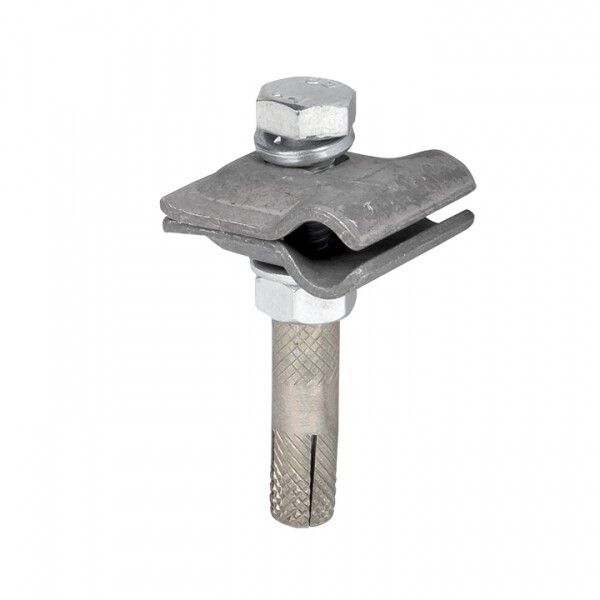

Зажим прута универсальный малый 51510 HZ (30x30 мм) с анкером от EKF - надёжный элемент системы молниезащиты, предназначенный для крепления токоотвода к фасаду здания. Артикул lp-51511 соответствует сериям EKF PROxima и Купол, обеспечивая совместимость с другими компонентами молниезащиты.

Назначение и область применения

Зажим прута универсальный малый 51510 HZ (30x30 мм) с анкером используется для фиксации токоотвода диаметром 6–10 мм к вертикальным поверхностям - стенам, колоннам, трубам. Применяется в системах молниезащиты зданий любого типа: жилых домах, промышленных объектах, энергообъектах, инфраструктурных сооружениях. Анкер позволяет закрепить зажим на бетоне, кирпиче или других прочных основаниях без предварительного сверления крупных отверстий.

Технические характеристики

• Тип изделия: соединитель для токоотвода
• Размеры зажима: 30×30 мм
• Диаметр токоотвода: 6–10 мм
• Материал: сталь оцинкованная
• Покрытие: горячее цинкование - устойчиво к коррозии даже в агрессивной среде
• Гарантийный срок: 84 месяца (7 лет)
• Анкер: встроенная крепёжная система для фиксации на бетоне

Совместимость и монтаж

Зажим прута универсальный малый 51510 HZ (30x30 мм) с анкером совместим с токоотводами из меди, алюминия и стали диаметром 6–10 мм, используемыми в системах молниезащиты EKF PROxima. Монтаж выполняется в три этапа:

1. Установите анкер в просверленное отверстие в бетоне или кирпиче глубиной не менее 40 мм.
2. Закрутите анкер до упора, чтобы он плотно зафиксировался в основе.
3. Вставьте токоотвод в зажим и затяните болт до упора - не перетягивать, чтобы не повредить проводник.

Не требует специальных инструментов - достаточно гаечного ключа на 10–12 мм. Подходит для установки на внешних стенах, парапетах, выступающих конструкциях.

Безопасность и стандарты

Элемент соответствует требованиям ГОСТ Р 50571.5.54 и IEC 62305 по устройству систем молниезащиты. Горячее цинкование гарантирует долговременную защиту от коррозии, что важно для сохранения электрической проводимости в течение всего срока службы. Надёжное механическое крепление исключает случайное отрывание токоотвода при нагрузках от ветра или ледяной корки.

Преимущества

• Высокая механическая прочность благодаря стальной конструкции и горячему цинкованию
• Автономное крепление через встроенный анкер - не нужна дополнительная фурнитура
• Поддержка широкого диапазона диаметров токоотводов (6–10 мм)
• Длительный срок службы - 7 лет гарантии, реальная продолжительность работы - более 20 лет в нормальных условиях
• Совместимость с продукцией EKF PROxima и Купол - легко дополнять систему

Ограничения применения

• Не применяется для крепления токоотводов диаметром меньше 6 мм или больше 10 мм - возможен слабый контакт или деформация
• Не рекомендуется для установки на деревянных, пластиковых или металлических листах без жёсткой основы - анкер не сможет надёжно зацепиться
• Не предназначен для внутренней установки внутри помещений - для этого используются другие типы зажимов
• Не заменяет точку заземления; всегда требуется правильное подключение к контуру заземления

Примеры использования

• Фиксация токоотвода на фасаде многоэтажного жилого дома
• Крепление вертикального участка молниеприёмника на промышленном силосе
• Установка на стене административного здания с бетонными панелями
• Использование в составе системы молниезащиты на объектах связи, трансформаторных подстанций

Практические советы

• Перед монтажом проверьте диаметр токоотвода - он должен точно попадать в диапазон 6–10 мм
• При сверлении отверстия под анкер соблюдайте глубину минимум 40 мм - недостаточная глубина снижает удерживающую способность
• Не используйте этот зажим для крепления нескольких токоотводов одновременно - каждый зажим рассчитан на один проводник
• Проверяйте состояние покрытия после монтажа - при повреждении цинка восстанавливайте его антикоррозийным составом
• При проектировании системы учитывайте шаг между зажимами - рекомендуется 1–1,5 метра на вертикальных участках
