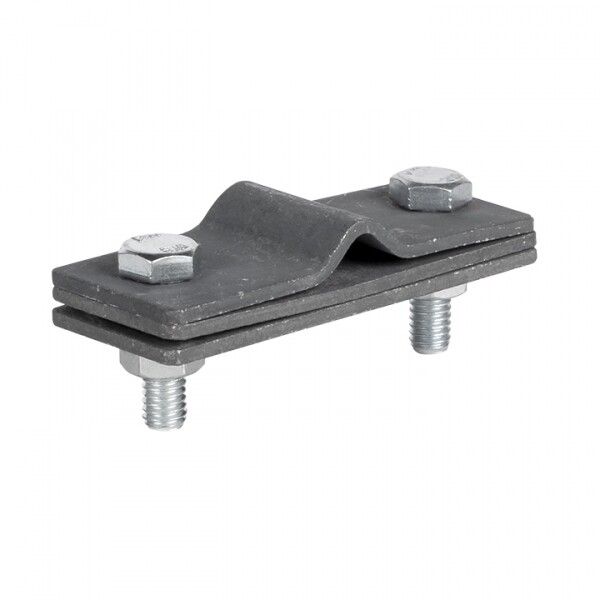

Зажим полоса-прут малый горячеоцинкованный EKF PROxima - lp-55408

Зажим полоса-прут малый горячеоцинкованный EKF LP-55408 - надёжный соединитель для связи вертикального заземлителя из стального прута с горизонтальной заземляющей полосой в системах молниезащиты. Применяется в промышленных, инфраструктурных и жилых объектах.

Назначение и область применения

Зажим полоса-прут малый горячеоцинкованный EKF LP-55408 используется для механического и электрического соединения стального прута диаметром 6–10 мм с медной или стальной заземляющей полосой шириной до 40 мм. Он является частью системы молниезащиты и применяется там, где требуется надёжный контакт между вертикальным и горизонтальным заземлителем - например, у основания молниеотвода или на пересечении контуров заземления.

Технические характеристики

• Тип изделия: соединитель полоса–прут
• Материал: сталь с горячим цинкованием
• Диаметр прута: 6–10 мм
• Ширина полосы: до 40 мм
• Количество пластин: три - две фиксирующие прут, одна - для полосы
• Гарантийный срок: 84 месяца

Совместимость и монтаж

Зажим совместим с любыми стальными прутьями и полосами, соответствующими указанным габаритам. Для установки:

• Уложите полосу на нижнюю пластину зажима;
• Вставьте прут в боковые отверстия так, чтобы он проходил через обе фиксирующие пластины;
• Закрепите все болты равномерным моментом - не переусердствуйте, чтобы не повредить резьбу;
• Проверьте плотность контакта: между металлом и пластинами не должно быть люфтов.

Не требует сварки - монтируется с помощью обычного гаечного ключа. Подходит для монтажа в земле, на поверхности и внутри помещений.

Безопасность и стандарты

Изделие соответствует требованиям к системам молниезащиты, описанным в ГОСТ Р 50571.5.54 и МЭК 62305. Горячее цинкование обеспечивает долговечную защиту от коррозии даже в агрессивных средах. Наличие трёх пластин гарантирует минимальное переходное сопротивление и устойчивость к термическим нагрузкам при ударе молнии.

Преимущества

• Высокая прочность за счёт трёхплоскостного зажима - исключает проворачивание прута
• Горячее цинкование увеличивает срок службы в условиях повышенной влажности и химической активности почвы
• Не требует специальных инструментов - монтаж выполняется стандартным ключом
• Подтверждённая совместимость с другими компонентами серии EKF PROxima

Ограничения применения

• Не предназначена для соединения алюминиевых или медных проводников - материал зажима рассчитан только на сталь
• Не рекомендуется использовать в местах постоянного воздействия открытого пламени или температур выше +100 C
• Не заменяет сварку в высоконагруженных системах - при необходимости повышенной надёжности допускается комбинированный метод (зажим + точечная сварка)

Примеры использования

• Соединение вертикального заземлителя (стальной прут Ø8 мм) с горизонтальной полосой 40×4 мм у фундамента здания
• Обустройство контура молниезащиты на промышленном складе с металлической крышей
• Подключение молниеотвода на многоэтажном жилом доме с железобетонным каркасом
• Ремонт или модернизация существующего заземляющего контура без демонтажа старых элементов

Практические советы

• Перед монтажом очистите поверхности прута и полосы от ржавчины и масла - это повысит электрический контакт
• Учитывайте посадочный диаметр: зажим не подойдёт для прута меньше 6 мм или больше 10 мм
• При закапывании в грунт используйте защитный кожух или песчаную подушку - предотвращает механическое повреждение
• Проверяйте состояние зажима каждые 3–5 лет: особенно после грозового сезона или аварийных ситуаций
• Зажим полоса-прут малый горячеоцинкованный EKF LP-55408 можно сочетать с другими изделиями серии EKF PROxima - они имеют одинаковый тип крепления и цветовое исполнение
