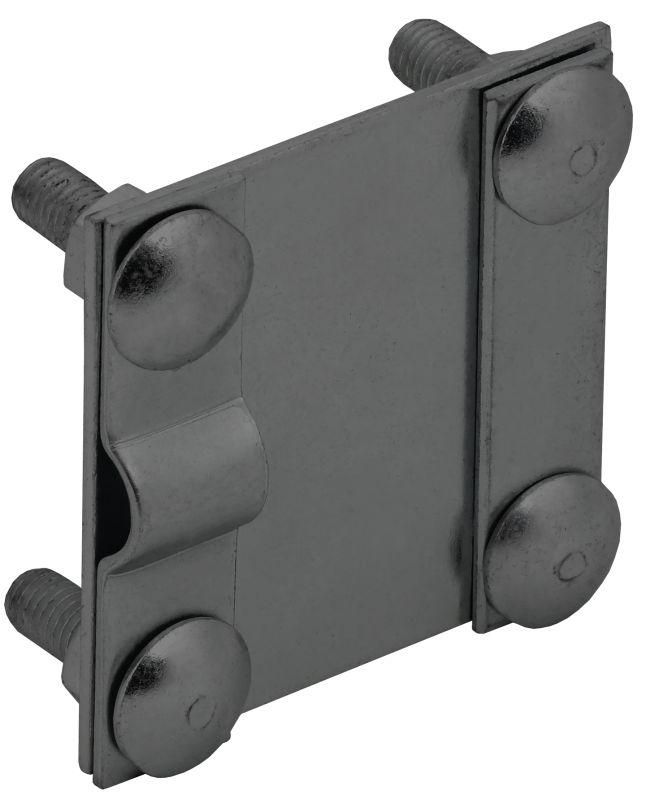

Зажим соединительный контрольный пруток 6-10мм-полоса 40мм оцинкованная сталь TD IEK - ZCK56-13-1-16-40

Зажим соединительный контрольный пруток 6–10 мм – полоса 40 мм оцинкованная сталь от бренда IEK (ИЭК), артикул zck56-13-1-16-40, предназначен для надёжного соединения проводников в системах заземления и проведения измерений сопротивления контура. Применяется в промышленной и энергетической сфере там, где требуется доступ к точке соединения для диагностики.

Назначение и область применения

Зажим соединительный контрольный пруток 6–10 мм – полоса 40 мм оцинкованная сталь используется для создания постоянного электрического контакта между круглым проводником (например, стальным прутком) и плоским заземляющим элементом (полосой). Он позволяет безопасно подключить измерительный прибор для проверки сопротивления контура заземления без нарушения целостности соединения. Подходит для установки в земле, на фундаментах, в распределительных устройствах и на промышленном оборудовании.

Технические характеристики

• Материал корпуса: сталь с термодиффузионным цинковым покрытием - обеспечивает долговечную защиту от коррозии даже в агрессивной среде
• Диапазон диаметров подключаемых прутков: 6–10 мм
• Ширина контактной полосы: 40 мм
• Тип соединения: зажимное, с болтовым креплением
• Устройство крепежа: болты с противосамоотвинчивающими мерами по ГОСТ 10434-82
• Индивидуальная упаковка: каждый зажим упакован отдельно, защищён от повреждений и загрязнений до момента монтажа

Совместимость и монтаж

Зажим совместим с любыми стальными прутками диаметром 6–10 мм и стальными заземляющими полосами шириной до 40 мм. Для монтажа необходимо:

• Зафиксировать зажим на заземляющей полосе с помощью болтового соединения
• Вставить пруток в зажимную часть и затянуть гайку до плотного контакта
• Не перетягивать - достаточно усилия, чтобы исключить люфт, но не деформировать металл
• Проверить герметичность соединения перед засыпкой или закрытием конструкции

Рекомендуется использовать ключ соответствующего размера для равномерного затягивания. Убедитесь, что поверхности прутка и полосы свободны от краски, ржавчины и грязи - это влияет на качество контакта.

Безопасность и стандарты

Конструкция зажима соответствует требованиям ГОСТ 10434-82 по предотвращению самопроизвольного ослабления крепежа. Это снижает риск потери электрического контакта при вибрациях и температурных колебаниях. Цинковое покрытие соответствует нормам защиты от коррозии для внешних и внутрипроизводственных условий.

Преимущества

• Противосамоотвинчивающая система крепежа - увеличивает срок службы соединения без необходимости периодического обслуживания
• Термодиффузионное цинкование - более прочное и равномерное покрытие по сравнению с обычным горячим цинкованием
• Индивидуальная упаковка - сохраняет чистоту контактных поверхностей, исключает повреждения при транспортировке
• Гарантия 3 года - подтверждает высокую надёжность материала и сборки

Ограничения применения

• Не предназначена для работы с медными или алюминиевыми проводниками - материал зажима рассчитан на стальные элементы
• Не рекомендуется применять в условиях постоянного погружения в воду - хотя покрытие устойчиво к влаге, длительное воздействие воды может вызвать коррозию в местах микроскопических повреждений
• Не следует использовать в качестве основного заземляющего элемента - он служит лишь для соединения и доступа к точке измерения

Примеры использования

• Подключение контрольного прутка к заземляющему контуру на подстанции для регулярных замеров сопротивления
• Фиксация заземляющего провода к стальной полосе на опоре ЛЭП
• Обеспечение точки доступа для тестирования системы заземления на заводе или в жилом комплексе
• Монтаж в зонах с повышенной влажностью - например, рядом с насосными станциями или канализационными коллекторами

Практические советы

• Перед установкой протрите контактные поверхности прутка и полосы сухой тряпкой - удалите оксиды и пыль
• При использовании в агрессивной среде (промышленные цеха, химические производства) дополнительно смажьте резьбу антикоррозийной paste
• При монтаже в земле оставьте верхнюю часть зажима доступной - не засыпайте её полностью, чтобы можно было легко подключить измеритель
• Проверяйте состояние зажима ежегодно - особенно после зимнего периода или аварийных ситуаций
• Артикул zck56-13-1-16-40 - единственный вариант в линейке IEK с такими параметрами; не путайте с другими моделями, имеющими другие размеры полосы или диаметр прутка
