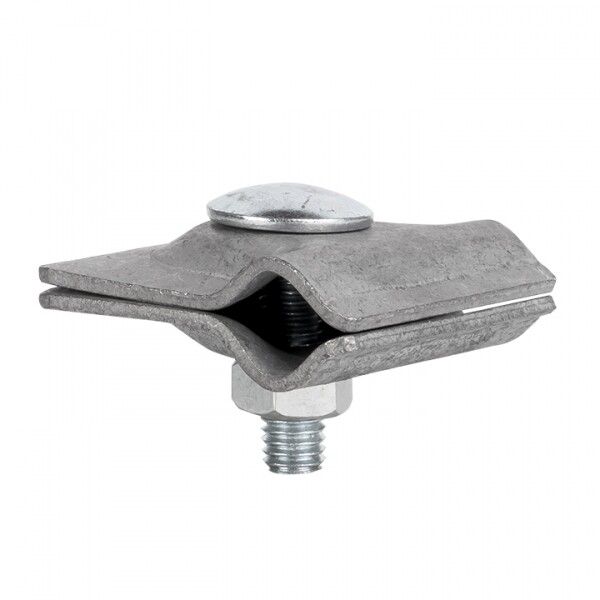

Зажим прута универсальный (пластина 45х45мм) HZ EKF PROxima|LP-G3103|EKF

Зажим прута универсальный с пластиной 45×45 мм HZ от EKF - надёжный соединитель для токоотводов диаметром 6–10 мм, предназначенный для использования в системах молниезащиты зданий и сооружений. Артикул lp-g3103 соответствует серии EKF PROxima Купол и обеспечивает долговечную работу в условиях повышенной влажности и агрессивной среды.

Назначение и область применения

Зажим прута универсальный с пластиной 45×45 мм HZ используется для фиксации и соединения токоотводов системы молниезащиты. Он позволяет выполнять как параллельное, так и перпендикулярное соединение проводника диаметром 6–10 мм. Применяется в системах молниезащиты зданий различного типа: промышленных объектов, инфраструктуры, жилых домов и высотных сооружений. Обеспечивает надёжный электрический контакт между токоотводом и металлическими элементами конструкции.

Технические характеристики

• Материал корпуса: сталь с горячим цинкованием - устойчивость к коррозии даже в агрессивной среде
• Пластина: 45 × 45 мм - обеспечивает равномерное распределение нагрузки и прочное крепление
• Поддерживаемый диаметр токоотвода: 6–10 мм
• Тип изделия: соединитель (не является заземляющим устройством)
• Гарантийный срок: 84 месяца (7 лет)

Совместимость и монтаж

Зажим совместим с токоотводами из меди, стали или алюминия диаметром 6–10 мм. Для установки требуется болтовое соединение через отверстия в пластине. Монтируется на вертикальные или горизонтальные участки конструкций: кровельные решётки, парапеты, металлокаркасы. Учитывайте посадочный диаметр токоотвода - не используйте с проводниками меньше 6 мм или больше 10 мм. Гарантирована герметичность контакта при правильном затягивании болтов до упора.

Безопасность и стандарты

Изделие соответствует требованиям к системам молниезащиты согласно ГОСТ Р 50571.29 и IEC 62305. Горячее цинкование гарантирует соответствие классу коррозионной стойкости C4–C5. Не применяется в качестве основного заземления - только как соединительный элемент внутри уже спроектированной системы молниезащиты.

Преимущества

• Высокая механическая прочность благодаря стальной основе и горячему цинкованию
• Увеличенная площадь контакта за счёт пластины 45×45 мм снижает риск нагрева при прохождении импульса молнии
• Долгий срок службы - 7 лет гарантии, что соответствует реальному ресурсу в условиях эксплуатации
• Совместим с рекомендованными комплектующими серии EKF PROxima Купол - легко интегрируется в готовые решения

Ограничения применения

• Не предназначен для использования вне систем молниезащиты - не заменяет заземляющие устройства или клеммы питания
• Не рассчитан на постоянные токи выше 100 А - работает только с импульсными токами молнии
• Не допускается использование в местах с частыми химическими воздействиями (например, рядом с кислотными выбросами)
• Не следует использовать с неметаллическими токоотводами (стеклофибробетон, углепластик)

Примеры использования

• Соединение вертикального токоотвода с горизонтальным контуром на крыше многоэтажного офисного здания
• Фиксация токоотвода к стальному каркасу промышленного ангара
• Переход от круглого провода к плоской шине на башенной конструкции
• Обустройство точки соединения на парапете жилого дома с металлическим кровельным покрытием

Практические советы

• Перед монтажом проверьте диаметр токоотвода - он должен точно попадать в диапазон 6–10 мм
• Затягивайте болты равномерно, чтобы не деформировать пластину; не используйте ударные инструменты
• При использовании в морском или химически активном климате дополнительно контролируйте состояние цинкового слоя каждые 2 года
• Артикул lp-g3103 совпадает с рекомендованным проектным ассортиментом EKF - сочетается с другими элементами серии Купол без адаптеров
• Не комбинируйте этот зажим с изделиями других брендов - возможны проблемы с электрическим контактом и коррозией
