Универсальный соединитель для прутка Ø 5-10мм. Две пластины 48х48мм. Метизы 1xM10x30. Гальваническое цинкование | 2US-D5-10-G КМ-профиль MA0276

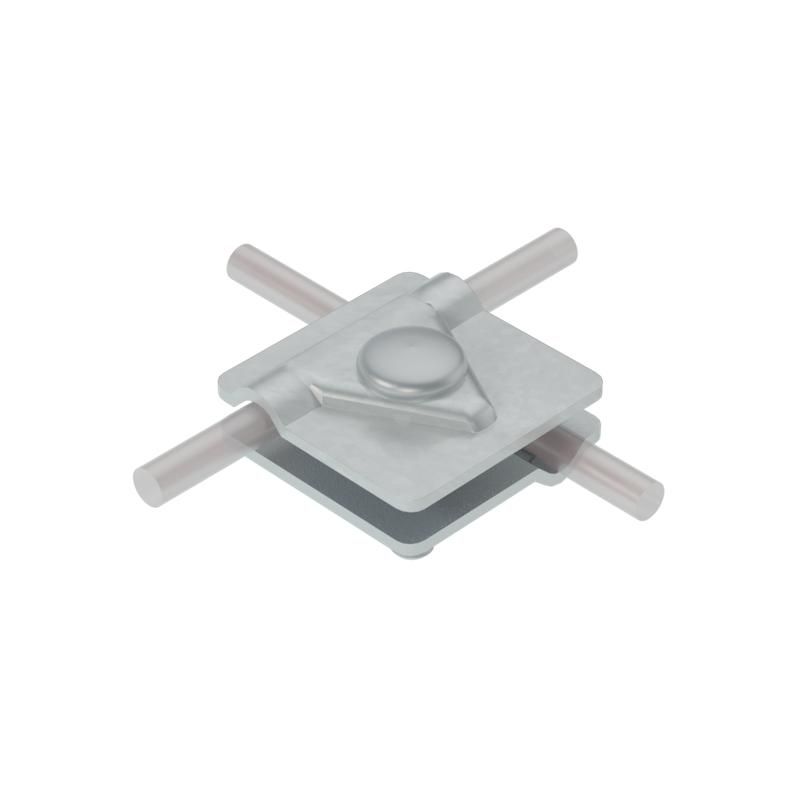

Универсальный соединитель для прутка диаметром 5–10 мм с двумя пластинами 50×50 мм, сталь КМ, гальваническое цинкование - это надёжный контактный элемент для создания электрических соединений между металлическими проводниками в системах заземления. Применяется в составе системы AURAFORT®, особенно там, где требуется соединить круглый пруток с кровельным железом или другими стальными конструкциями. Артикулы ma0276 и 2us-d5-10 соответствуют одному изделию от бренда КМ-Профилю.

Назначение и область применения

Изделие используется для формирования электрических контактов в системах заземления. Его основная задача - обеспечить низкое переходное сопротивление между круглым проводником (прутком) и плоской стальной поверхностью, например, кровлей, фермой или несущей конструкцией. Подходит для монтажа термокомпенсационных соединений, когда необходимо учесть температурные деформации материалов.

Рекомендовано применение внутри помещений, на защищённых участках фасадов и в условиях сухого или слабоагрессивного климата. Не предназначено для постоянного воздействия воды, высокой влажности или химически активных сред.

Технические характеристики

• Тип изделия: универсальный соединитель для прутка
• Диаметр проводника: 5–10 мм - позволяет фиксировать прутки стандартных размеров, используемые в заземляющих контурах
• Материал корпуса: сталь КМ - прочная, технологичная сталь, подходящая для механической нагрузки и долговременной эксплуатации
• Покрытие: гальваническое цинкование - антикоррозийное покрытие, повышающее срок службы в нормальных условиях
• Размер пластин: 50 × 50 мм - обеспечивают достаточную площадь контакта с плоским металлом (например, кровельным железом)
• Тип крепежа: винт с шестигранной головкой - удобен для затяжки гаечным ключом, исключает проскальзывание
• Цвет: светло-серый - характерен для оцинкованной стали, не требует окраски

Совместимость и монтаж

Соединитель совместим с любыми круглыми проводниками диаметром от 5 до 10 мм, включая стальные и медные прутки. Для установки:

1. Закрепите соединитель на стальной поверхности (кровля, профнастил, рама) с помощью двух винтов через отверстия в пластинах.
2. Вставьте пруток в центральное отверстие и закрепите его вторым винтом, плотно затянув до упора.
3. Убедитесь, что металл прутка и пластины находятся в тесном контакте - от этого зависит качество заземления.

Не допускается использование с проводниками меньше 5 мм или больше 10 мм - это снижает надёжность контакта и может вызвать перегрев.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по классу климатического исполнения UH2 - рассчитано на работу в помещениях и на защищённых открытых площадках при температуре от −40 C до +40 C. Материалы не выделяют токсичных веществ при нагреве. Соответствует нормам безопасности для электрических соединений в системах заземления.

Преимущества

• Гальваническое цинкование обеспечивает лучшую коррозионную стойкость по сравнению с горячим цинкованием - сохраняет внешний вид и функциональность дольше
• Две пластины 50×50 мм увеличивают площадь контакта с металлической конструкцией, снижая риск возникновения точечной коррозии
• Шестигранный винт позволяет использовать обычный ключ - не нужен специализированный инструмент
• Один тип устройства заменяет несколько вариантов - подходит для различных диаметров прутков в рамках 5–10 мм

Ограничения применения

• Не рекомендуется для установки в местах с постоянным контактом с водой - например, под дождём, в канализационных колодцах, рядом с водоёмами
• Не подходит для агрессивных сред: химических цехов, морского побережья, зон с повышенной солёностью воздуха
• Не следует использовать в условиях температур ниже −40 C - материал становится хрупким, возможны трещины при ударных нагрузках
• Не предназначен для передачи больших токов свыше 100 А длительное время - для таких задач нужны более мощные соединители

Примеры использования

• Подключение стального прутка заземления к кровле из профилированного листа
• Связка вертикального заземлителя с металлической рамой здания
• Формирование контура заземления на промышленном оборудовании с использованием стальных труб и листов
• Монтаж термокомпенсатора между крышей и заземляющим проводником в регионах с большими перепадами температур

Практические советы

• Перед монтажом зачистите места контакта: удалите краску, ржавчину и грязь с поверхности кровли и прутка - это повысит проводимость
• При затяжке винта не переусердствуйте - перетянутый винт может деформировать пластину или повредить резьбу
• Если соединение выполняется на внешней стене, проверьте герметичность вокруг отверстий - можно использовать силиконовый герметик, не влияющий на электропроводность
• Для контроля качества соединения после монтажа измерьте сопротивление переходного контакта - оно должно быть менее 0,1 Ом
• Учитывайте посадочный диаметр: если пруток имеет диаметр 8 мм, он будет плотно сидеть; если 5 мм - возможно легкое люфтование, тогда стоит дополнительно затянуть винт
