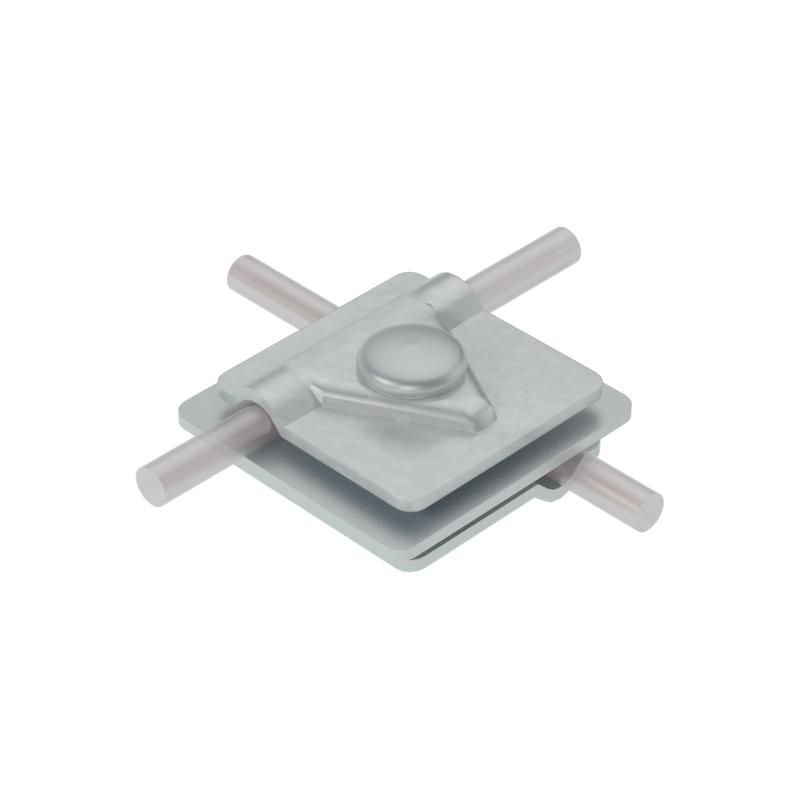

Универсальный соединитель для прутка 5-10мм. Три пластины 40х40мм. Горячее цинкование - 3US-D5-10 HD КМ-Профиль 3USM-D5-10 MA0293

Универсальный соединитель для прутка диаметром 5–10 мм с тремя пластинами 40×40 мм от бренда КМ-Профилюльт (артикулы ma0293, 3us-d5-10 hd, 3usm-d5-10 hd) предназначен для надёжного электрического соединения металлических элементов в системах заземления, особенно там, где требуется связать круглый проводник с кровельным железом или другими стальными конструкциями.

Назначение и область применения

Этот соединитель используется в составе системы AURAFORT® для формирования непрерывного контура заземления. Он соединяет круглый проводник (пруток) с плоскими стальными поверхностями - например, с кровлей, фермами, несущими конструкциями. Применяется при монтаже термокомпенсационных соединений, когда необходимо обеспечить постоянный электрический контакт между разнородными элементами, подвергающимися температурному расширению.

Технические характеристики

• Тип изделия: соединитель универсальный
• Диаметр подходящего проводника: 5–10 мм
• Размер контактных пластин: 40 × 40 мм
• Материал корпуса: сталь
• Защитное покрытие: горячий цинк (по ГОСТ 9.307-89)
• Крепёж: винты с шестигранной головкой
• Цвет: светло-серый

Совместимость и монтаж

Соединитель совместим с любыми круглыми проводниками диаметром от 5 до 10 мм - например, стальным прутком Ø6, Ø8 или Ø10 мм. Для установки потребуется два винта с шестигранной головкой (не входят в комплект). Соединение выполняется следующим образом:

• Пруток помещается в зажимную часть устройства;
• Пластина плотно прижимается к поверхности стальной конструкции (кровля, профлист, уголок);
• Винты затягиваются равномерно, чтобы обеспечить хороший электрический контакт без деформации материала.

Не используйте инструменты с большими моментами - перегрузка может повредить оцинкованное покрытие.

Безопасность и стандарты

• Покрытие соответствует ГОСТ 9.307-89 - гарантирует долговечность в условиях повышенной влажности и агрессивной среды.
• Изделие рассчитано на работу в соответствии с ГОСТ 15150-69: устойчиво к воздействию внешней среды класса 3 (умеренный климат, слабая коррозионная активность).
• Подходит для открытых площадок, чердаков, технических помещений с высокой влажностью, но без химических паров или солевых осадков.

Преимущества

• Высокая механическая прочность благодаря стальному основанию и оцинкованному покрытию.
• Универсальная форма позволяет использовать один тип соединителя для различных диаметров прутка (5–10 мм).
• Три контактные пластины обеспечивают надёжное соединение даже с неровными поверхностями.
• Горячее цинкование защищает от коррозии дольше, чем гальваническое покрытие.

Ограничения применения

• Не предназначена для работы в агрессивных средах: морской воздух, химические производства, кислотные/щелочные испарения.
• Не рекомендуется применять в местах с постоянным контактом с жидкостью (например, в канализационных колодцах или подземных камерах).
• Запрещено использовать с проводниками меньше 5 мм или больше 10 мм - возможен плохой контакт или повреждение детали.
• Не подходит для соединения медных или алюминиевых проводников - материал корпуса и покрытие рассчитаны исключительно на стальные конструкции.

Примеры использования

• Связка стального прутка заземления с кровельным железом на промышленном складе.
• Обеспечение электрического контакта между вертикальным заземлителем и несущей рамой антенного мачты.
• Формирование контура заземления на крыше административного здания через стальные водосточные желоба.

Практические советы

• Перед монтажом зачистите поверхность стальной конструкции от краски, ржавчины и грязи - это повысит качество контакта.
• Выбирайте винты с такими же параметрами, как указано в спецификации; лучше использовать нержавеющие или оцинкованные.
• Проверьте герметичность соединения после установки - при необходимости подтяните винты, но без усилия, чтобы не треснуло покрытие.
• Для длительной эксплуатации в условиях повышенной влажности проверяйте состояние соединителей ежегодно - особенно в регионах с зимними отложениями соли.
