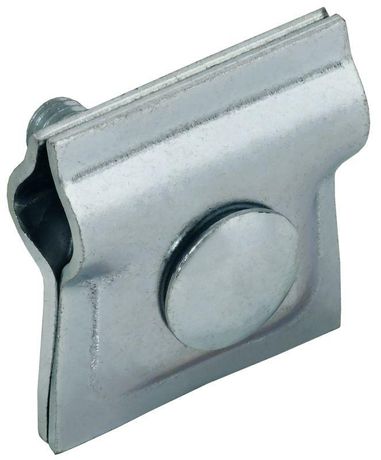

Зажим соединительный проводника круглого 6-10мм оцинкованная сталь HDZ IEK - ZCC80-14-1-10

Зажим соединительный проводника круглого 6–10 мм оцинкованная сталь HDZ от IEK (ИЭК), артикул zcc80-14-1-10, предназначен для надёжного электрического соединения и механического крепления медных или алюминиевых проводников к металлическим поверхностям, например, фальцевой кровле или несущим конструкциям.

Назначение и область применения

Зажим используется для создания заземляющего контура путём соединения провода с металлической конструкцией. Применяется в системах молниезащиты, заземления зданий и промышленных объектов. Подходит для установки на фальцевую кровлю, металлочерепицу, профнастил, стальные рамы и другие токопроводящие поверхности. Также может служить держателем для заземляющих проводников, обеспечивая их фиксацию без повреждения изоляции.

Технические характеристики

• Тип изделия: заземление
• Материал корпуса: сталь с горячим цинкованием
• Тип соединения: зажимное, болтовое
• Диапазон сечений проводника: 6–10 мм (круглый провод)
• Защитное покрытие: горячее цинкование - устойчиво к коррозии даже в агрессивной среде
• Соответствует: ГОСТ 10434-82, ГОСТ 9.307-2021
• Упаковка: индивидуальная, каждая единица защищена от повреждений
• Гарантия: 3 года

Совместимость и монтаж

Зажим совместим с одножильными и многожильными проводниками круглого сечения диаметром 6–10 мм - типичными для заземляющих шин и кабелей ПВ-3, ПВ-1, АПВ. Для монтажа требуется предварительно просверлить отверстие в кровле или конструкции, затем закрепить зажим саморезами или анкерами (метизы не входят в комплект). Болтовое соединение проводника затягивается гаечным ключом до плотного контакта - не требует специального инструмента. Убедитесь, что поверхность, к которой крепится зажим, не имеет слоя краски или антикоррозийного покрытия; при необходимости удалите её для обеспечения хорошего электрического контакта.

Безопасность и стандарты

Зажим соответствует требованиям ГОСТ 10434-82 (соединители заземления) и ГОСТ 9.307-2021 (защита от коррозии). Горячее цинкование обеспечивает долговременную защиту от ржавчины, что особенно важно при эксплуатации на открытом воздухе. Конструкция исключает риск возгорания при нормальных условиях работы - не нагревается выше допустимых значений при токах заземления.

Преимущества

• Высокая коррозионная стойкость благодаря горячему цинкованию - срок службы превышает 15 лет в атмосферных условиях
• Универсальное применение: можно использовать как для заземления, так и для механической фиксации провода
• Простота монтажа - не требует сварки или пайки
• Индивидуальная упаковка снижает риск повреждения при транспортировке и хранении
• Гарантия 3 года подтверждает качество производства IEK (ИЭК)

Ограничения применения

• Не предназначены для соединения проводников большего диаметра - превышение 10 мм приведёт к плохому контакту и перегреву
• Не рекомендовано использование на неметаллических поверхностях (бетон, дерево, пластик) - для заземления нужен токопроводящий контакт
• Не подходит для высоких частотных токов (например, в радиочастотных системах) - рассчитан только на промышленную частоту и импульсы молнии
• Требуется обязательный контакт с чистым металлом - оксидированные или окрашенные поверхности снижают эффективность заземления

Примеры использования

• Подключение заземляющего провода к фальцевой кровле жилого дома
• Фиксация и заземление проводника на стальной опоре вентиляционной системы
• Создание точки заземления на металлическом каркасе промышленного оборудования
• Обустройство внешнего заземляющего контура на крыше производственного здания

Практические советы

• Перед установкой проверьте диаметр проводника - он должен точно попадать в диапазон 6–10 мм. Слишком тонкий провод будет люфтить, слишком толстый - деформирует зажим.
• При монтаже на кровлю используйте герметичные прокладки между зажимом и поверхностью, чтобы избежать протечек.
• После затяжки болта проверьте контакт - легкое движение провода не должно вызывать его выскальзывания.
• Рекомендуется периодически осматривать зажим (раз в год): удаляйте налёт грязи, проверяйте состояние болтового соединения.
• Артикул zcc80-14-1-10 - это точная модель от IEK (ИЭК); аналоги других брендов могут отличаться по размерам и нагрузкам - не заменяйте без проверки.
