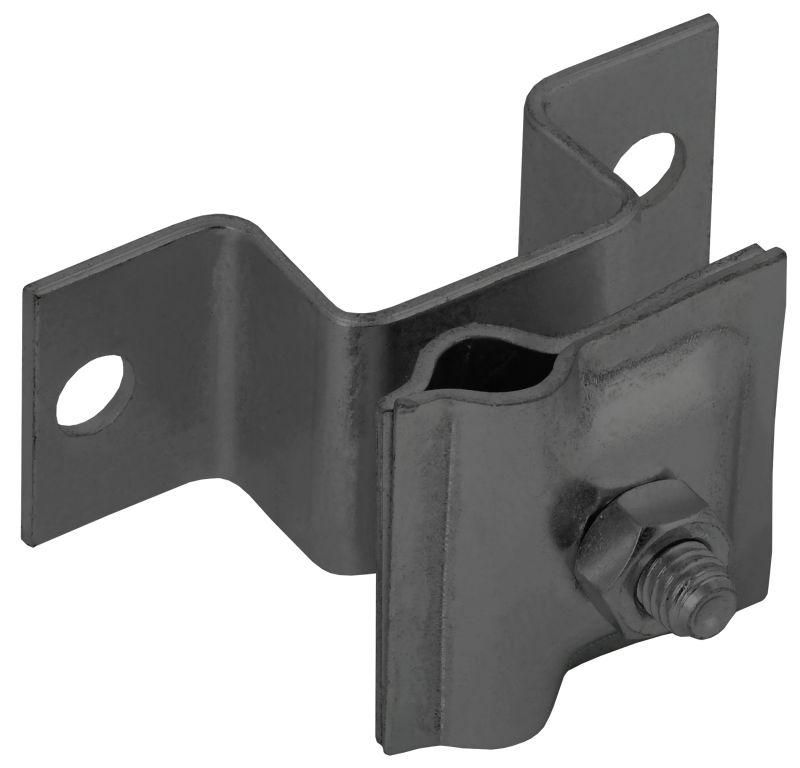

Держатель-зажим соединительный проводника круглого 6-10мм опорный L=30-40мм оцинкованная сталь TD IEK - ZHC81-13-1-10-040

Держатель-зажим соединительный проводника круглого 6–10 мм опорный L=30–40 мм оцинкованная сталь TD от бренда IEK предназначен для фиксации и соединения одиночных или парных круглых проводников в системах заземления. Продукт сочетает надежную механическую прочность с простотой монтажа, что делает его удобным решением для промышленных и энергетических объектов.

Назначение и область применения

Держатель-зажим используется для крепления круглых проводников диаметром 6–10 мм к поверхностям, например, к мостовым опорам или металлическим конструкциям. Он выполняет три функции: фиксация провода, соединение между участками заземляющего контура и натяжение прутковых элементов. Подходит для установки в помещениях и на открытых площадках - особенно там, где требуется долговечная защита от коррозии. Часто применяется в системах заземления подстанций, промышленных станций, трансформаторных пунктах и на линиях электропередачи.

Технические характеристики

• Диаметр проводника: 6–10 мм - позволяет фиксировать медные или стальные жилы стандартных размеров
• Длина держателя: 30–40 мм - обеспечивает достаточное расстояние для свободной прокладки проводника
• Тип крепления проводника: винтовой зажим - надежное сжатие за счет болтового соединения по ГОСТ 10434-82
• Материал корпуса и зажима: оцинкованная сталь - термодиффузионное цинковое покрытие повышает стойкость к коррозии
• Тип крепления держателя: накладка с отверстием - монтаж через болт или шпильку на плоскую поверхность
• Тип изделия: заземление - специально разработан для работы в системах защиты от перенапряжений и замыканий

Совместимость и монтаж

Держатель совместим с любыми круглыми проводниками диаметром 6–10 мм, включая стальные, медные и комбинированные жилы. Для монтажа необходимо просверлить отверстие в опоре или стенке, затем закрепить держатель с помощью болта подходящего диаметра. Винтовой зажим затягивается гаечным ключом - усилие должно быть достаточным для плотного контакта, но без деформации проводника. Установка допускает регулирование высоты положения проводника относительно опоры, что важно при выравнивании трассы.

Безопасность и стандарты

Конструкция соответствует требованиям ГОСТ 10434-82 - норме для болтовых соединений в электроустановках. Оцинкованное покрытие обеспечивает соответствие условиям эксплуатации в средах с повышенной влажностью и агрессивными воздействиями. Изделие не содержит свинца и других запрещённых компонентов, соответствует экологическим нормам РФ.

Преимущества

• Надежная конструкция - прочный металл и точная форма обеспечивают устойчивость к вибрациям и нагрузкам
• Болтовое соединение по ГОСТ 10434-82 - гарантированная электрическая контактная целостность
• Термодиффузионное цинковое покрытие - в 2–3 раза более стойкое против коррозии, чем обычное горячеоцинкованное
• Индивидуальная упаковка - снижает риск повреждения при транспортировке и хранении
• Гарантия 3 года - подтверждает качество производства и материалы

Ограничения применения

Не предназначена для использования в условиях постоянного погружения в воду или агрессивных химических средах (например, кислоты, щелочи). Не рекомендуется применять для проводников диаметром менее 6 мм или более 10 мм - это нарушит герметичность зажима и снизит надежность контакта. Также не следует использовать в местах с частыми ударными нагрузками без дополнительной фиксации.

Примеры использования

• Фиксация заземляющих проводников от трансформатора к контуру заземления
• Удерживание пруткового заземлителя на мостовой опоре ЛЭП
• Соединение двух участков заземляющей шины в распределительном устройстве
• Крепление проводника к стальной раме оборудования в цеху

Практические советы

• Перед монтажом проверьте диаметр проводника - он должен точно попадать в диапазон 6–10 мм
• При использовании на открытом воздухе убедитесь, что место крепления не подвержено скоплению воды
• Затягивайте винты равномерно - избыточное усилие может повредить резьбу или сплющить проводник
• При необходимости удлинения трассы используйте несколько держателей с шагом не более 1,5 метра
• Артикул ZHC81-13-1-10-040 - сохраняйте его при заказе запасных частей; этот же держатель можно найти в каталоге IEK под тем же номером
