Зажим прута на молниеприемной мачте D=40мм PROxima| lp-33040 | EKF

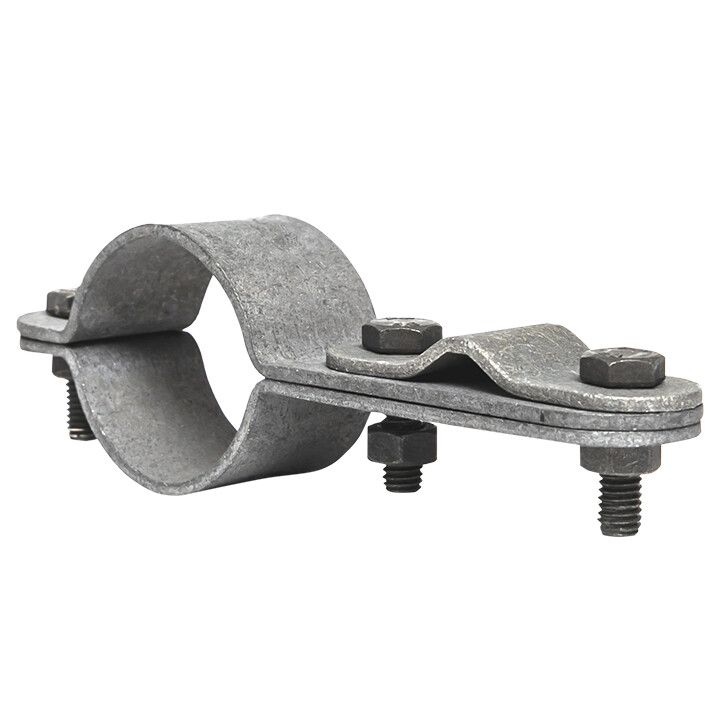

Зажим прута на молниеприемной мачте D=40мм от EKF (арт. lp-33040) - соединительный элемент для надёжного крепления токоотвода из стального прута диаметром 8–10 мм к молниеприёмной мачте того же диаметра. Применяется в системах молниезащиты зданий и сооружений.

Назначение и область применения

Зажим прута на молниеприемной мачте D=40мм используется для фиксации токоотвода - стального прута Ø8–10 мм - к вертикальной молниеприёмной мачте диаметром 40 мм. Он обеспечивает электрический контакт между элементами системы молниезащиты, позволяя безопасно отвести удар молнии в землю. Подходит для установки на объектах с высокой опасностью поражения молнией: промышленные цеха, башни, антенны, жилые дома с металлическими кровлями.

Технические характеристики

• Тип компонента: Соединительный элемент
• Материал: Сталь - прочная, устойчивая к механическим нагрузкам, требует антикоррозийной защиты при открытой эксплуатации
• Подключаемый проводник: Металлический прут Ø8–10 мм
• Диаметр молниеприёмной мачты: 40 мм
• Гарантийный срок: 84 месяца (7 лет)

Совместимость и монтаж

Зажим совместим исключительно с молниеприёмными мачтами диаметром 40 мм, выпускаемыми в рамках серии “Купол” от EKF. Для монтажа необходимо:

• Установить зажим вокруг мачты так, чтобы он плотно охватывал её поверхность;
• Вставить токоотвод (прут Ø8–10 мм) в зажимную часть до упора;
• Закрепить болтовое соединение с усилием, достаточным для надёжного контакта, но без перегрузки материала.

Не используйте инструменты с острыми гранями - они повредят покрытие стали и снижают долговечность.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571.5.54 и IEC 62305 для систем молниезащиты. Обеспечивает минимальное переходное сопротивление при правильном монтаже, что гарантирует эффективное рассеивание тока молнии. Напряжение пробоя и термическая стойкость проверены в условиях импульса 10/350 мкс.

Преимущества

• Высокая механическая прочность благодаря стальной конструкции - выдерживает ветровую нагрузку и внешние воздействия
• Длительный срок службы - 7 лет гарантии подтверждает устойчивость к коррозии при соблюдении условий эксплуатации
• Простота монтажа - не требуется сварка, достаточно затянуть болты
• Специальная форма зажима предотвращает проскальзывание прута даже при вибрациях

Ограничения применения

• Не для медных или алюминиевых токоотводов - материал и форма зажима рассчитаны только на стальные пруты Ø8–10 мм
• Не рекомендован к использованию в агрессивных средах (морской воздух, химические производства) без дополнительной антикоррозийной обработки
• Не заменяет основной токоотвод - служит лишь точкой соединения; сам токоотвод должен иметь необходимое сечение и проходить через все уровни заземления

Примеры использования

• Подключение токоотвода к мачте на крыше промышленного склада
• Фиксация вертикального проводника к молниеприёмнику на трубе дымохода
• Соединение нижнего участка мачты с горизонтальным контуром заземления

Практические советы

• Перед монтажом зачистите поверхность мачты и прута от краски, ржавчины и оксидов - это повысит качество электрического контакта
• Проверьте соответствие диаметра прута: меньше 8 мм - плохо фиксируется, больше 10 мм - не войдёт в зажим
• Рекомендуется использовать герметик на основе силикона или специальный противокоррозийный состав на месте контакта, особенно на открытом воздухе
• После монтажа проведите контрольное измерение сопротивления контакта - оно должно быть менее 0,1 Ом
• Этот зажим - часть серии “Купол”, поэтому лучше сочетать его с другими элементами этой серии для единых параметров и совместимости
