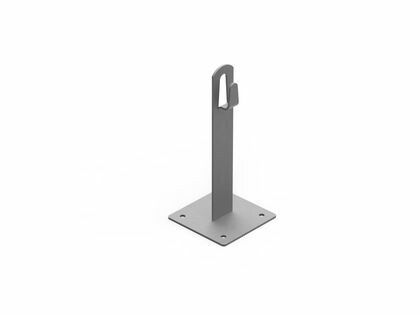

Держатель для молниезащиты Jupiter 100 мм, 8 мм для плоской кровли DKC ND2106

Металлический держатель для плоской кровли диаметр 100 мм от DKC (ДКС), артикул nd2106, предназначен для надёжного крепления молниеприёмной сетки из прутка диаметром 8–10 мм на плоских и скатных крышах. Этот элемент входит в серию Jupiter и обеспечивает механическую устойчивость системы молниезащиты без сварки.

Назначение и область применения

Металлический держатель для плоской кровли диаметр 100 мм применяется для фиксации проводников молниезащиты - прутьев диаметром 8–10 мм - на поверхности плоской или слегка наклонной кровли. Подходит для объектов с металлическими, битумными, композитными или другими типами покрытий, где требуется установка внешней молниеприёмной сети. Используется в системах защиты зданий: промышленных сооружений, складов, жилых домов с плоской крышей.

Технические характеристики

• Материал: термогальванизированная сталь - защищена от коррозии методом горячего цинкования
• Высота: 100 мм - обеспечивает достаточное расстояние от поверхности кровли для предотвращения перегрева и повреждения гидроизоляции
• Диаметр проводника: 8 мм - совместим с прутком указанного размера; допускается использование до 10 мм
• Тип крепления проводника: прижимная скоба с зажимным механизмом - не требует винтов, фиксируется плоскогубцами
• Тип монтажа: крепление к кровельному основанию через саморезы (не входят в комплект)
• Рекомендовано использовать с ассортиментом серии Jupiter - для совместимости с другими элементами системы

Совместимость и монтаж

Держатель совместим с прутками диаметром 8–10 мм и крепится к кровле саморезами подходящей длины и типа (например, по металлу или по деревянной обрешётке). Для фиксации проводника не нужны инструменты кроме плоскогубцев - достаточно сжать прижимную скобу до щелчка. Установка выполняется на равномерном шаге согласно нормам ПУЭ и СП 34.13330. Каждый держатель nd2106 рассчитан на одну точку крепления одного проводника. Не рекомендуется использовать для многожильных кабелей или тонких лент.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571.5.54 и СП 34.13330.2012 для систем молниезащиты. Термогальванизация обеспечивает долговечность в агрессивных средах, включая повышенную влажность и температурные колебания. Соответствует классу corrosion resistance C4 по ISO 9223.

Преимущества

• Отсутствие винтов в зажиме снижает риск ослабления крепления со временем
• Горячее цинкование увеличивает срок службы в 2–3 раза по сравнению с обычной окраской
• Высота 100 мм минимизирует контакт проводника с теплоизоляцией и гидроизоляционным слоем
• Простота монтажа позволяет выполнять работу одним человеком без специального оборудования
• Совместимость с серией Jupiter упрощает сборку полноценной системы молниезащиты

Ограничения применения

• Не предназначено для крепления кабелей, шин или лент шириной более 10 мм
• Не подходит для установки на мягкие кровли без жесткой обрешётки - необходима прочная база для саморезов
• Запрещается использовать в качестве опоры для нагрузок, отличных от веса проводника (например, для крепления антенн или труб)
• Не рекомендуется для монтажа на поверхностях с углом наклона более 45° - возможен срыв при сильном ветре

Примеры использования

• Фиксация молниеприёмной сетки на плоской крыше промышленного склада с металлочерепицей
• Установка контура молниезащиты на крыше многоэтажного жилого дома с битумной мастикой
• Крепление проводника на кровле административного здания с композитными панелями

Практические советы

• Выбирайте саморезы длиной не менее 40 мм - они должны проходить через кровельный материал и захватывать обрешётку
• Перед монтажом проверьте диаметр проводника: он должен плотно входить в зажим, но не деформироваться при затяжке
• Используйте плоскогубцы с острыми губками - так легче добиться надёжного захвата скобы без проскальзывания
• При монтаже на старые кровли убедитесь, что место крепления не находится над уязвимыми участками гидроизоляции
• Держатель nd2106 можно комбинировать с аналогичными элементами серии Jupiter - это гарантирует единый уровень защиты и эстетику системы
