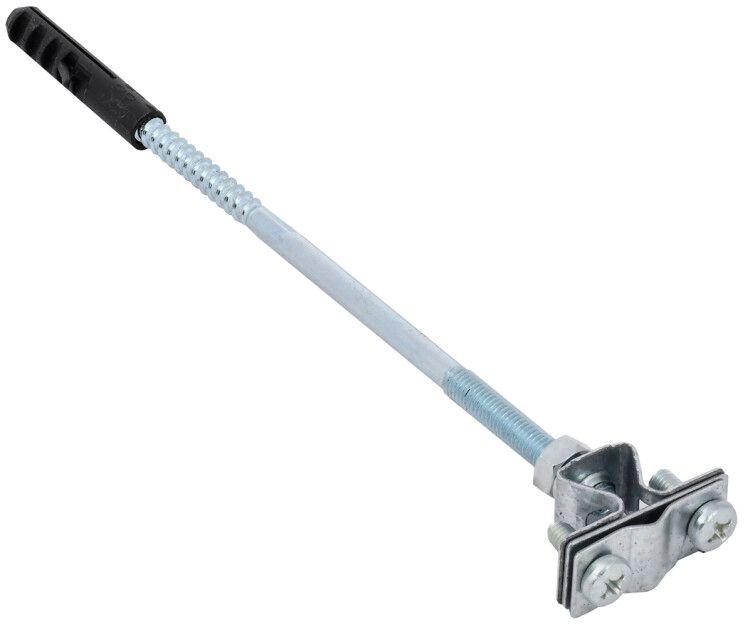

Держатель проводника круглого 8-10мм для бетонного фасада оцинкованная сталь IEK - ZDP80-11-3-18

Держатель проводника круглого 8–10 мм для бетонного фасада оцинкованная сталь от IEK предназначен для надежного крепления заземляющих проводников на внешних бетонных поверхностях. Артикул zdp80-11-3-18 обеспечивает устойчивую фиксацию с выносом проводника на 120 мм от поверхности стены.

Назначение и область применения

Держатель проводника круглого 8–10 мм для бетонного фасада оцинкованная сталь применяется для монтажа заземляющих проводников на вертикальных бетонных фасадах зданий. Подходит для систем молниезащиты, контуров заземления и других устройств, требующих прокладки провода вне помещения. Устанавливается исключительно на твердые основания из бетона или железобетона.

Технические характеристики

• Диаметр проводника: 8–10 мм - совместим с круглыми медными или сталеалюминиевыми жилами стандартного сечения;
• Материал корпуса: оцинкованная сталь - защищает от коррозии при воздействии атмосферных осадков и перепадов температур;
• Тип зажима: винтовой - обеспечивает плотную фиксацию проводника без повреждения изоляции;
• Тип крепления держателя: с дюбелем - позволяет установить изделие в просверленное отверстие в бетоне;
• Вынос проводника от фасада: 120 мм - гарантирует безопасное расстояние до поверхности стены;
• Срок службы: 30 лет - рассчитан на длительную эксплуатацию в условиях открытого воздуха;
• Материал зажима: сталь - прочная и долговечная конструкция, не деформируется под нагрузкой.

Совместимость и монтаж

Держатель проводника круглого 8–10 мм для бетонного фасада оцинкованная сталь совместим со всеми типами круглых проводников указанного диапазона. Для монтажа требуется предварительно просверлить отверстие в бетоне подходящего диаметра под комплектный дюбель. После установки дюбеля вставьте шпильку держателя, затем затяните винты зажима вокруг проводника. Не используйте инструменты с высоким крутящим моментом - риск перегрузки винта и повреждения резьбы.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и коррозийной стойкости для наружных электроустановок. Производится компанией IEK, соблюдающей ГОСТ Р 50571 и другие нормы для оборудования заземления. Сертифицирован для работы в условиях повышенной влажности и перепадов температур от −40 C до +60 C.

Преимущества

• Увеличенный вынос на 120 мм снижает риск контакта проводника с влагой, грязью или отделочным слоем стены;
• Оцинкованная сталь замедляет процесс коррозии даже при постоянном воздействии дождя и снега;
• Винтовой механизм легко регулируется - можно подтянуть проводник после монтажа без демонтажа;
• Фиксация через дюбель обеспечивает устойчивость к ветровым нагрузкам и вибрациям;
• Готовый комплект - все элементы входят в одну деталь, не нужны дополнительные крепежи.

Ограничения применения

• Не деревянным, гипсовым или пеноблоковым поверхностям - требует цельного бетонного основания;
• Не предназначена для крепления плоских или многожильных проводников - только круглые сечением 8–10 мм;
• Не рекомендуется использовать в местах с частыми ударными нагрузками (например, рядом с проездами или площадками для обслуживания);
• Не следует применять в средах с высокой химической активностью (промышленные зоны с кислотными выбросами).

Примеры использования

• Заземление системы молниезащиты на фасаде многоэтажного офисного здания;
• Подключение контура заземления к бетонному стеновому блоку промышленного цеха;
• Прокладка заземляющего провода от антенного устройства к заземляющему выводу на бетонной стене;
• Обустройство заземления на внешней стороне административного или жилого дома с декоративной штукатуркой.

Практические советы

• Перед установкой проверьте диаметр проводника - он должен точно попадать в диапазон 8–10 мм; слишком тонкий провод будет болтаться, слишком толстый - не войдет;
• Выбирайте сверло на 8–10 мм для дюбеля - точный размер обеспечит максимальную силу удержания;
• После монтажа протестируйте контакт между проводником и зажимом - легкая качка указывает на плохую фиксацию;
• При работе в холодную погоду нагрейте винты перед затяжкой - металл становится более хрупким ниже −15 C;
• Артикул zdp80-11-3-18 от IEK часто используют в комплексных решениях по заземлению - сочетайте с другими элементами серии IEK для унификации системы.
