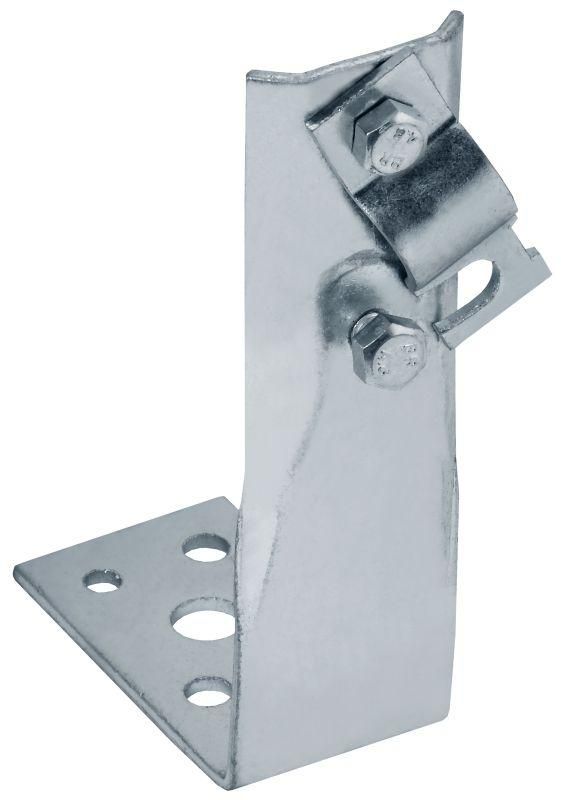

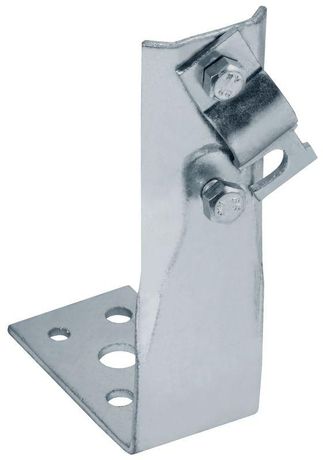

Держатель проводника круглого 6-10мм винтовой угловой h=80мм оцинкованная сталь HDZ IEK - ZDP87-14-1-16-80

Держатель проводника круглого 6–10 мм винтовой угловой H=80 мм оцинкованная сталь HDZ от IEK - надёжный элемент для фиксации заземляющих проводников на любых поверхностях. Артикул zdp87-14-1-16-80 обеспечивает долговечную работу в условиях повышенной влажности и агрессивной среды благодаря оцинкованной стали.

Назначение и область применения

Держатель предназначен для крепления круглых заземляющих проводников диаметром 6–10 мм. Подходит для установки на стены, потолки, металлические конструкции, бетонные основания - как на вертикальных, так и на горизонтальных или наклонных поверхностях. Применяется в системах молниезащиты, заземления электроустановок, промышленном оборудовании, энергообъектах и на объектах ЖКХ.

Технические характеристики

• Диаметр проводника: 6–10 мм
• Высота держателя: 80 мм
• Тип зажима: винтовой хомут с болтовым соединением
• Материал корпуса: сталь оцинкованная (горячее цинкование по ГОСТ 9.307-2021)
• Толщина стали: 2 мм
• Материал зажима: сталь
• Тип крепления держателя: накладка с одним отверстием под крепёж
• Тип изделия: заземление

Совместимость и монтаж

Держатель совместим с медными и стальными заземляющими проводниками круглого сечения диаметром 6–10 мм. Для монтажа используется один саморез или анкер (не входят в комплект). Отверстие в накладке рассчитано под крепёж диаметром до 6 мм. Угловая форма позволяет изменить направление проводника на 90°, что удобно при обходе препятствий или переходе между плоскостями. Перед установкой проверьте соответствие диаметра провода зажиму - перегрузка или недожим снижают контактную надёжность.

Безопасность и стандарты

Цинковое покрытие соответствует ГОСТ 9.307-2021 - обеспечивает устойчивость к коррозии даже в атмосфере с высокой влажностью. Конструкция не содержит пластиковых деталей, исключает риск возгорания. Соответствует требованиям к элементам заземляющих устройств согласно ПУЭ и ГОСТ Р 50571.5.54.

Преимущества

• Толщина стенок 2 мм - повышает механическую прочность и срок службы
• Горячее цинкование - защищает от ржавчины в течение всего срока эксплуатации
• Винтовой зажим - позволяет легко регулировать усилие затяжки без повреждения проводника
• Индивидуальная упаковка - предотвращает повреждение при транспортировке и хранении
• Гарантия 3 года - подтверждает качество производства IEK

Ограничения применения

Не предназначена для крепления гибких многожильных проводов - возможна деформация жил. Не рекомендуется использовать в местах постоянного контакта с открытым огнём или температурой выше +80 C. Нельзя применять как опору для силовых кабелей под напряжением - только для заземляющих проводников. Не подходит для монтажа в взрывоопасных зонах без дополнительной защиты.

Примеры использования

• Фиксация заземляющего проводника от шины главного заземления к контуру заземления на внешней стене здания
• Удержание проводника вдоль металлоконструкций промышленного оборудования
• Переход проводника с горизонтальной поверхности на вертикальную колонну
• Монтаж в распределительных пунктах, трансформаторных подстанциях, на эстакадах

Практические советы

• Выбирайте саморезы из нержавеющей стали или с цинковым покрытием - чтобы не нарушить целостность антикоррозийной защиты держателя
• При затяжке болта зажима используйте ключ с ограничителем момента - переусиливать нельзя, иначе повредится проводник
• Проверяйте плотность прилегания проводника после монтажа: он не должен свободно двигаться внутри зажима
• При использовании в помещениях с высокой влажностью дополнительно смазывайте место контакта проводника с зажимом специальной пастой (например, КС-1)
• Артикул zdp87-14-1-16-80 - единственный в линейке IEK с такой комбинацией высоты 80 мм и диапазона 6–10 мм; другие модели имеют меньшую или большую высоту
