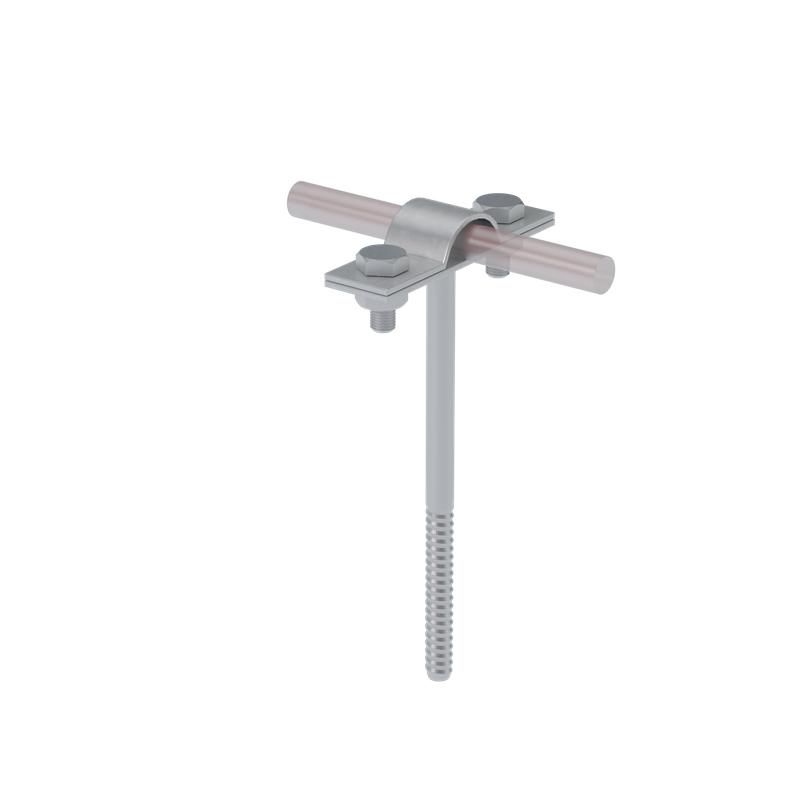

Держатель вкручиваемый DPV-L80-D5-10 TD для прутка d5-10 L80 сталь термодиффузион. цинк. КМ MA0180 КМ-Профиль

Держатель вкручиваемый для прутка диаметром 5–10 мм, длина 80 мм, термодиффузионное цинкование, КМ-профиль, TD — надежный компонент системы AURAFORT®, предназначенный для жесткого крепления токоотводов к фасадам зданий. Артикулы ma0180 и dpv-l80-d5-10 td обеспечивают долговечную работу в условиях повышенной влажности и механических нагрузок.

Назначение и область применения

Этот держатель предназначен для фиксации медных или стальных прутков диаметром 5–10 мм в системах молниезащиты. Применяется для крепления токоотводов к стенам, кровле, металлическим конструкциям и другим поверхностям, где требуется прочное и устойчивое к коррозии крепление. Подходит для жилых, промышленных и коммерческих объектов. Особенно эффективен там, где важна длительная сохранность защиты — например, на высоких зданиях, вблизи водоемов или в агрессивных климатических зонах.

Технические характеристики

• Тип изделия: держатель вкручиваемый
• Диаметр фиксируемого прутка: 5–10 мм
• Длина корпуса: 80 мм
• Тип монтажа: винтовой зажим с болтами М5×12
• Материал: углеродистая сталь
• Защитное покрытие: термодиффузионное цинкование (TD)
• Цвет: темно-серый

Термодиффузионное цинкование обеспечивает равномерный слой цинка глубже, чем обычное гальваническое покрытие — это увеличивает срок службы и устойчивость к сколам и царапинам.

Совместимость и монтаж

Держатель совместим с прутками из меди, сталей и сплавов диаметром 5–10 мм. Для установки необходимо просверлить отверстие подходящего диаметра в основании, затем вкрутить держатель до упора. После этого пруток помещается между двумя профилированными пластинами внутри держателя и фиксируется двумя болтами М5×12. Болты входят в комплект. Нельзя использовать с прутками меньше 5 мм или больше 10 мм — это снижает контакт и риск перегрева.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571.4.4.4 и IEC 62305 для систем молниезащиты. Термодиффузионное цинкование гарантирует электроизоляционную целостность и предотвращает образование гальванических пар при контакте с другими металлами. Соответствие нормам позволяет применять держатель вкручиваемый для прутка диаметром 5–10 мм, длина 80 мм, термодиффузионное цинкование, КМ-профиль, TD в системах класса защиты I–IV.

Преимущества

• Высокая коррозионная стойкость благодаря термодиффузионному цинкованию — служит в 2–3 раза дольше, чем аналоги с гальваническим покрытием
• Равномерное и плотное покрытие не трескается при деформации, что важно при монтаже на шершавые поверхности
• Удобный винтовой механизм позволяет легко регулировать натяжение без специального инструмента
• Фиксация через две пластины исключает люфт и перемещение прутка даже при вибрациях
• Подходит для монтажа на бетон, кирпич, дерево, металл — не требует сварки

Ограничения применения

• Не рекомендован для постоянного погружения в воду — хотя покрытие устойчиво, он не является герметичным устройством
• Запрещена работа при температуре выше +90 °C — возможна потеря прочности материала
• Не следует использовать с алюминиевыми прутками — существует риск гальванической коррозии
• Не подходит для крепления многожильных кабелей — только цельные прутки

Примеры использования

• Крепление вертикального токоотвода к фасаду многоэтажного офисного здания
• Фиксация горизонтальной линии заземления на крыше промышленного ангара
• Установка на каменной кладке исторического здания, где нельзя делать сварочные работы
• Обустройство контура молниезащиты рядом с химическим хранилищем — где нужна максимальная устойчивость к атмосферным воздействиям

Практические советы

• Перед монтажом проверьте диаметр прутка — лучше всего работает с 6–8 мм; слишком тонкий (менее 5 мм) будет болтаться, слишком толстый (более 10 мм) не войдет
• Глубина сверления должна быть минимум 40 мм — чтобы держатель полностью вошел в основание и не выступал
• После закрутки обязательно проверьте усилие затяжки болтов — они должны быть плотными, но не перетянуты, иначе расколются пластины
• На пористых поверхностях (например, ячеистый бетон) используйте анкерные вставки
• Артикул dpv-l80-d5-10 td и ma0180 взаимозаменяемы — отличаются лишь номером в каталоге, одинаковые по исполнению
