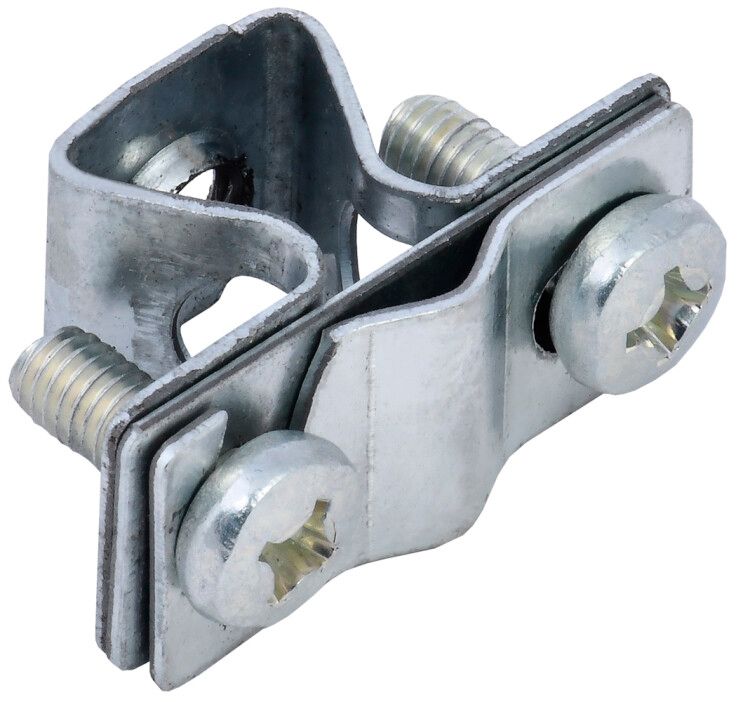

Держатель проводника круглого 8-10мм оцинкованная сталь IEK - ZDP80-11-1-18

Держатель проводника круглого 8–10 мм оцинкованная сталь от IEK предназначен для надёжного крепления заземляющих проводников на внешних поверхностях зданий - фасадах, крышах и других открытых участках. Артикул zdp80-11-1-18 обеспечивает долговечную работу в условиях повышенной влажности и перепадов температур благодаря оцинкованному покрытию.

Назначение и область применения

Держатель проводника круглого 8–10 мм оцинкованная сталь применяется для фиксации заземляющих проводников диаметром 8–10 мм на вертикальных и горизонтальных поверхностях. Подходит для установки на фасадах жилых и промышленных зданий, кровлях, опорах и металлических конструкциях. Используется в системах молниезащиты и заземления, где требуется механическая прочность и устойчивость к коррозии.

Технические характеристики

• Тип изделия: зажим для заземления
• Поддерживаемый диаметр проводника: 8–10 мм
• Материал корпуса: оцинкованная сталь
• Тип крепления проводника: винтовой зажим
• Тип крепления держателя: накладка с одним отверстием
• Резьба для крепления: M8
• Срок службы: до 30 лет

Совместимость и монтаж

Держатель проводника круглого 8–10 мм оцинкованная сталь совместим со всеми стандартными круглыми заземляющими проводниками указанного диапазона. Для монтажа необходимо просверлить отверстие в поверхности и зафиксировать держатель с помощью болта или шпильки через резьбовое отверстие M8 в основании. Винтовой механизм зажима позволяет плотно затянуть проводник без повреждения изоляции - важно соблюдать усилие, чтобы не деформировать металл провода.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и коррозийной стойкости для устройств заземления. Применение оцинкованной стали обеспечивает соответствие нормам для наружных установок. Сертификация соответствует ГОСТ Р 50571 и другим отраслевым стандартам на системы молниезащиты.

Преимущества

• Увеличенный срок службы - до 30 лет - благодаря антикоррозийному цинковому покрытию
• Простая и проверенная конструкция: винтовой зажим легко регулируется даже при ограниченном доступе
• Надёжное крепление на шпильку M8 исключает люфт и смещение при вибрациях
• Не требует специального инструмента для установки - достаточно гаечного ключа

Ограничения применения

• Не предназначена для внутреннего монтажа в помещениях с высокой химической агрессивностью - лучше использовать медные аналоги
• Не рекомендуется применять для проводников тоньше 8 мм или толще 10 мм - возможна потеря контакта или повреждение зажима
• Не является герметичным изделием - не следует использовать там, где есть риск постоянного попадания воды прямо на контактную часть

Примеры использования

• Фиксация заземляющего проводника от молниеотвода к контуру заземления на стене здания
• Установка проводника между распределительным щитом и анкерной точкой на крыше
• Крепление заземляющей перемычки на металлическом каркасе промышленного оборудования

Практические советы

• Перед установкой проверьте диаметр проводника - он должен точно входить в диапазон 8–10 мм; слишком тонкий провод будет болтаться, слишком толстый - повредит зажим
• При использовании шпильки M8 используйте гровер или пластиковую шайбу для предотвращения самопроизвольного ослабления
• После монтажа проверьте надёжность зажима - проводник не должен свободно двигаться внутри
• Держатель проводника круглого 8–10 мм оцинкованная сталь от IEK можно комбинировать с другими элементами серии IEK для создания цельной системы заземления
