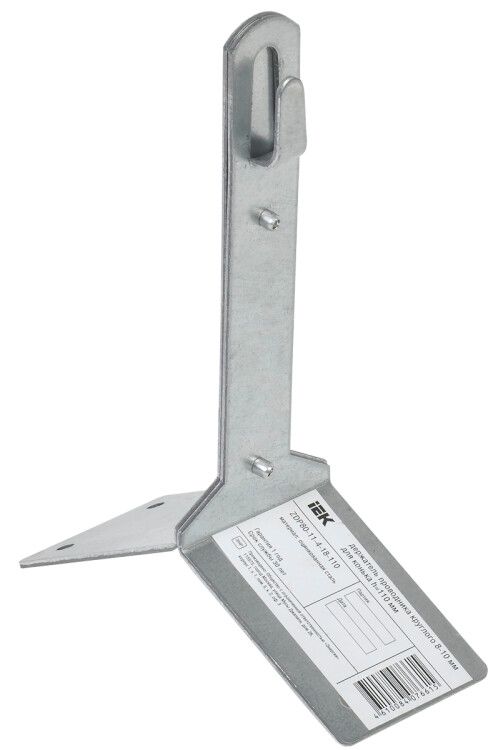

Держатель проводника круглого 8-10 мм для конька h=110 мм IEK (ИЭК) ZDP80-11-4-18-110

Держатель проводника круглого 8–10 мм для конька высотой 110 мм от бренда IEK (артикул zdp80-11-4-18-110) предназначен для надёжного крепления заземляющего проводника на коньке скатной кровли, обеспечивая фиксацию на заданном расстоянии от верхней точки крыши.

Назначение и область применения

Держатель проводника круглого 8–10 мм для конька высотой 110 мм применяется в системах молниезащиты зданий. Он фиксирует круглый заземляющий проводник (пруток) точно над коньком кровли на высоте 110 мм, что соответствует требованиям нормативов по устройству внешней молниезащиты. Подходит для установки на односкатных и двускатных крышах из металла, черепицы, шифера и других материалов.

Технические характеристики

• Диапазон зажима проводника: 8–10 мм - позволяет удерживать прутки стандартного диаметра 10 мм;
• Высота кронштейна: 110 мм - обеспечивает необходимый вынос проводника от конька;
• Длина кронштейна: 130 мм - определяет горизонтальный размер основания для крепления;
• Тип крепления: винтовой хомут - надёжно фиксирует проводник без повреждения поверхности;
• Материал: оцинкованная сталь - защищает от коррозии, увеличивает срок службы;
• Количество отверстий для крепления: 4 - равномерно распределены для прочного монтажа на коньке;
• Диаметр отверстий: 5 мм - совместим с обычными крепёжными винтами M5;
• Срок службы: до 30 лет - благодаря антикоррозийному покрытию и качественной стали.

Совместимость и монтаж

Держатель проводника круглого 8–10 мм для конька высотой 110 мм совместим со всеми стандартными заземляющими прутками диаметром 8–10 мм. Монтаж выполняется следующим образом:

• Установите держатель на коньке кровли так, чтобы он был перпендикулярен направлению конька;
• Зафиксируйте его четырьмя винтами M5 через отверстия в основании;
• Вставьте проводник в хомут и затяните винт - не переусердствуйте, чтобы не деформировать металл;
• Проверьте плотность контакта между проводником и хомутом - он должен быть свободным, но не болтаться.

Не используйте держатель на гладких поверхностях без возможности сверления - требуется твёрдая основа (деревянный или металлический конёк).

Безопасность и стандарты

Держатель проводника IEK zdp80-11-4-18-110 соответствует требованиям ГОСТ Р 50571.5.54 и СП 34.13330.2012 по устройству молниезащиты. Оцинкованное покрытие исключает риск электрохимической коррозии при контакте с другими материалами кровли. Продукт не содержит опасных веществ и безопасен при монтаже и эксплуатации.

Преимущества

• Фиксация на точной высоте 110 мм - соблюдение требований нормативов без допущений;
• Устойчивость к атмосферным воздействиям - цинковое покрытие предотвращает ржавчину даже в условиях повышенной влажности;
• Простота установки - не требует специальных инструментов, достаточно отвёртки и винтов M5;
• Долговечность - срок службы 30 лет снижает потребность в замене и обслуживании системы молниезащиты.

Ограничения применения

• Не предназначена для крепления плоских или многожильных проводников - только круглые прутки 8–10 мм;
• Не рекомендуется использовать на мягких или несущих элементах кровли, которые нельзя просверлить (например, на пеноблоках без усиления);
• Не подходит для установки на боковой части кровли - предназначен исключительно для конька;
• Не следует применять в средах с постоянным воздействием кислотных осадков или морской соли - для таких условий нужна нержавеющая сталь.

Примеры использования

• Молниезащита частного дома с двухскатной крышей из профилированного листа;
• Крепление заземляющего контура на коньке административного здания с металлическим покрытием;
• Установка на промышленных объектах - ангары, склады, теплицы с металлическими рамами;
• Обустройство защиты на исторических зданиях, где важно сохранить эстетичный вид и минимизировать визуальное влияние оборудования.

Практические советы

• Перед монтажом проверьте диаметр проводника - он должен попадать в диапазон 8–10 мм; если меньше - возможен люфт, если больше - невозможно затянуть хомут;
• Используйте винты с широкой шляпкой и пластиковыми шайбами для равномерного распределения нагрузки на кровельное покрытие;
• При установке на деревянный конёк - предварительно просверлите отверстия меньшего диаметра, чем винт, чтобы избежать растрескивания древесины;
• После монтажа проверьте целостность цинкового слоя - при повреждении можно обработать место антикоррозийным составом;
• Держатель IEK zdp80-11-4-18-110 часто комплектуется с аналогичными изделиями для боковых участков - убедитесь, что вся система согласована по типу и материалу.
