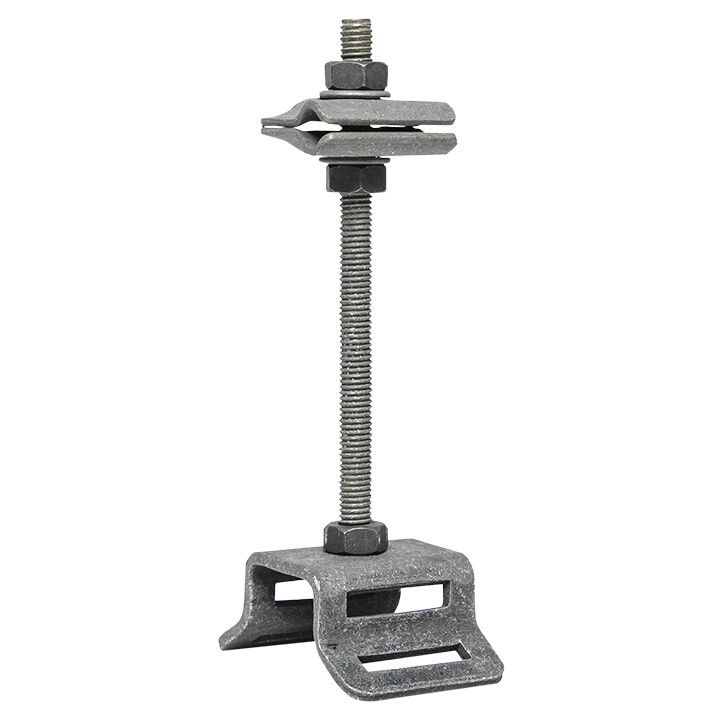

Держатель проводника для трубопроводов L=110мм PROxima| lp-38110 | EKF

Держатель проводника для трубопроводов L=110 мм от EKF (артикул lp-38110) предназначен для надёжного крепления токоотвода к поверхности металлических трубопроводов, обеспечивая электрическую связь в системах молниезащиты.

Назначение и область применения

Держатель проводника для трубопроводов L=110 мм используется для фиксации токоотвода диаметром 6–10 мм на внешней поверхности стальных трубопроводов. Применяется в системах молниезащиты зданий и сооружений, где необходимо организовать непрерывный электрический контур по металлическим коммуникациям. Подходит для промышленных объектов, энергообъектов, резервуарных парков и других мест, где есть стальные трубопроводы.

Технические характеристики

• Длина: 110 мм — оптимальная длина для охвата трубопровода с учётом толщины стенки и зазора для установки;
• Материал: сталь — обеспечивает механическую прочность и совместимость с металлическими трубами;
• Диаметр токоотвода: 8–10 мм — рассчитан на стандартные медные или стальные токоотводы указанного сечения;
• Гарантийный срок: 84 месяца — подтверждает долговечность материала и устойчивость к коррозии в условиях эксплуатации.

Совместимость и монтаж

Держатель проводника для трубопроводов L=110 мм совместим с любыми стальными трубопроводами, имеющими достаточную жёсткость для удержания нагрузки. Устанавливается путём обхвата трубы и фиксации с помощью болтов или заклёпок. Для монтажа требуется доступ к наружной поверхности трубы. Диаметр трубы не регламентирован — держатель адаптируется за счёт гибкости конструкции, но рекомендуется использовать на трубах с наружным диаметром от 50 мм и выше для устойчивой фиксации.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571.5.54 и СП 30.13330 для систем молниезащиты. Материал не содержит легирующих элементов, опасных для окружающей среды. Не применяется в контакте с агрессивными химическими средами без дополнительной защиты.

Преимущества

• Высокая механическая прочность благодаря стальной конструкции — выдерживает ветровые и снеговые нагрузки;
• Удобная форма — позволяет плотно прилегать к трубе без необходимости точной подгонки;
• Длительный гарантийный срок — снижает затраты на обслуживание системы молниезащиты;
• Совместим с другими элементами серии Купол от EKF — легко интегрируется в готовые решения.

Ограничения применения

• Не предназначена для использования на пластиковых, бетонных или неметаллических трубопроводах — требует металлической основы для электрического контакта;
• Не рекомендуется применять в условиях постоянного воздействия открытых химических растворов, кислот или щелочей без антикоррозийного покрытия;
• Подходит только для токоотводов диаметром 8–10 мм — не подойдёт для более тонких или толстых проводников.

Примеры использования

• Фиксация токоотвода на дымовой трубе промышленного котельного оборудования;
• Заземление технологического трубопровода на нефтебазе;
• Обустройство вертикального контура молниезащиты на резервуаре с горючими жидкостями;
• Крепление проводника на лестничных клетках с металлическими перилами.

Практические советы

• Перед монтажом проверьте, чтобы поверхность трубы была свободна от краски, ржавчины и изоляции — контакт должен быть напрямую с металлом;
• При использовании нескольких держателей расстояние между ними не должно превышать 1,5 метра для равномерного распределения тока;
• Держатель проводника для трубопроводов L=110 мм от EKF можно комбинировать с аналогичными изделиями серии Купол — все элементы имеют одинаковый тип крепления и совпадают по габаритам;
• При работе в высоких температурных зонах (например, рядом с нагревательными печами) убедитесь, что температура не превышает +80 °C — материал сохраняет прочность в этом диапазоне.
