Держатель проволоки d8-10мм оцинк. с перемыч.с квадратным штифтом 163 70 FT OBO 5223075 Bettermann

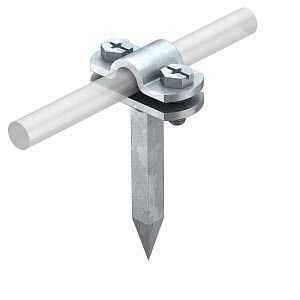

Держатель для проволоки с квадратным штифтом, диаметр 8–10 мм, горячий цинк от OBO BETTERMANN (арт. 163 70 FT) предназначен для надёжного крепления силовых и управляющих проводников в условиях повышенной влажности, агрессивной среды и взрывоопасных зон.

Назначение и область применения

Этот держатель используется для фиксации одножильных или многожильных проводников диаметром 8–10 мм на вертикальных и горизонтальных поверхностях. Подходит для прокладки кабелей в промышленных помещениях, на открытых площадках, в цехах с высокой запылённостью или воздействием химических веществ. Благодаря взрывозащищённому исполнению, держатель применяется в зонах категории Ex – например, на нефтегазовых объектах, химзаводах, элеваторах и других местах с риском возгорания от искр.

Технические характеристики

• Диаметр проводника: 8–10 мм - обеспечивает надёжный захват проводов среднего сечения
• Материал корпуса: сталь с горячим цинкованием - повышает коррозионную стойкость в агрессивной среде
• Покрытие: горячий цинк - толстый слой защиты против ржавчины, долговечен даже при постоянном контакте с влагой
• Тип крепления проводника: винтовой зажим с шестигранной головкой - позволяет затянуть провод без специнструмента, легко контролируется усилие
• Тип крепления держателя: дюбель-штырь - фиксируется в бетоне, кирпиче или камне через предварительно просверленное отверстие
• Квадратный штифт - обеспечивает жёсткую посадку в монтажную планку или кронштейн, исключает проворачивание
• Взрывозащищённое исполнение - соответствует требованиям безопасности для зон с опасностью взрыва газов или пыли

Совместимость и монтаж

Держатель совместим со стандартными монтажными профилями и кронштейнами OBO BETTERMANN с квадратным отверстием под штифт. Для установки требуется просверлить отверстие диаметром 8–10 мм в основании (бетон/камень), вставить дюбель-штырь и забить до упора. Кабель помещается в зажим, закручивается винт шестигранником 5 мм - момент затяжки не требует точного контроля, достаточно плотного прилегания провода. Комплектация включает все необходимые элементы: два винта с шестигранной головкой из нержавеющей стали (VA) и перемычку для параллельного крепления нескольких проводов.

Безопасность и стандарты

Изделие выполнено в соответствии с требованиями взрывозащиты IECEx и ATEX для зон 1 и 21. Горячее цинкование соответствует ГОСТ 17944, обеспечивающий срок службы более 25 лет в условиях внешней среды. Материалы не выделяют токсичных веществ при нагреве, что важно для замкнутых пространств.

Преимущества

• Высокая механическая прочность благодаря стальной основе и толстому цинковому покрытию
• Устойчивость к коррозии - идеально для сырых, морских, химически активных сред
• Быстрая установка - квадратный штифт не требует дополнительных фиксаторов
• Легкий доступ к винту - шестигранная головка позволяет работать обычным ключом
• Комплексная комплектация - всё нужное в одном изделии, не надо докупать крепеж

Ограничения применения

• Не предназначена для крепления проводов меньше 8 мм - возможен люфт и недостаточное сцепление
• Не рекомендуется использовать в условиях постоянного механического удара или вибрации без дополнительной амортизации
• Работает только с твёрдыми основаниями: бетон, кирпич, натуральный камень - не подходит для гипсокартона, дерева или пластика
• Запрещено применять в средах с температурой выше +80 C - материал теряет прочность при длительном перегреве

Примеры использования

• Фиксация силового кабеля на стене внутри цеха металлургического завода
• Подвеска управляющего кабеля на конвейере в пищевой промышленности
• Крепление проводов к потолку в подвале насосной станции
• Установка на фасаде хранилища химикатов с высокой влажностью

Практические советы

• Перед монтажом проверьте диаметр провода - он должен точно попадать в диапазон 8–10 мм; меньшие провода лучше крепить другим типом держателя
• При использовании в агрессивной среде регулярно осматривайте поверхность держателя - при появлении белого налёта (циновой пыли) протрите сухой тряпкой, это нормальное явление, не влияющее на защитные свойства
• Для групповой прокладки используйте перемычку - она снижает нагрузку на каждый винт и равномерно распределяет усилие
• Не затягивайте винты слишком сильно - это может повредить изоляцию провода; достаточное усилие - когда провод перестаёт двигаться рукой
• Артикул 163 70 FT от OBO BETTERMANN - единственный вариант в этой серии с квадратным штифтом и взрывозащитой; аналоги без сертификата не подходят для Ex-зон
