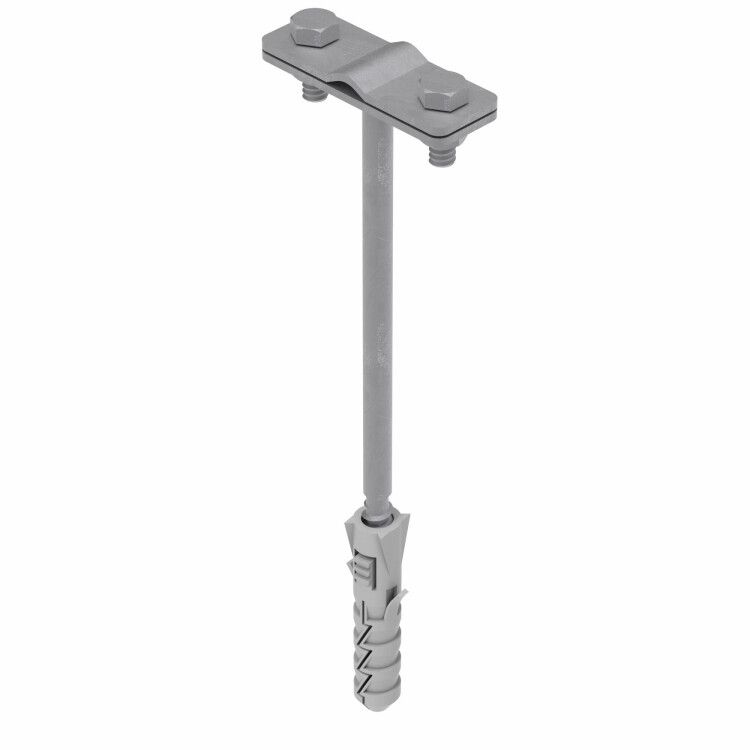

Держатель фасадный 160мм DKC ND2305 ДКС

Фасадный держатель 160 мм от DKC (ДКС), артикул nd2305, предназначен для надежного крепления токоотводов на внешних поверхностях зданий. Изделие сочетает прочность материала и точную геометрию зажима, обеспечивая долговечную работу систем молниезащиты.

Назначение и область применения

Фасадный держатель 160 мм используется для фиксации токоотводов по вертикальным или наклонным фасадам зданий. Подходит для установки как круглых, так и плоских проводников в системах молниезащиты. Применяется в жилых, промышленных и общественных объектах, где требуется внешнее крепление проводников без повреждения отделки фасада.

Технические характеристики

• Диапазон зажима трубы: 160 мм - расстояние между точками крепления к поверхности
• Диаметр крепежной резьбы: M8 - совместим с дюбелями и анкерами стандартного размера
• Диапазон диаметра круглого проводника: 8–10 мм - оптимально для медных или алюминиевых токоотводов
• Диапазон ширины плоского проводника: до 25 мм - поддерживает стандартные ленточные проводники
• Высота изделия: 165 мм - обеспечивает достаточное расстояние от фасада для свободного прохода проводника
• Материал: нержавеющая сталь V2A или оцинкованная сталь - устойчив к коррозии, подходит для открытой эксплуатации
• Цвет: светло-серый - соответствует цветовой гамме большинства металлических элементов молниезащиты
• Тип крепления держателя: с дюбелем - монтаж осуществляется через предварительно просверленное отверстие

Совместимость и монтаж

Фасадный держатель 160 мм совместим с токоотводами диаметром 8–10 мм и шириной до 25 мм. Крепится к стене с помощью дюбелей M8. Для монтажа необходимо:

• Просверлить отверстие в основании с учетом глубины дюбеля
• Забить дюбель и закрутить болт M8 до плотного прилегания
• Установить проводник в зажим и затянуть винт - усилие должно быть достаточным для фиксации, но не деформировать проводник

Не рекомендуется использовать на хрупких основаниях (например, пустотелые кирпичи без заполнения) без дополнительной проверки несущей способности.

Безопасность и стандарты

Изделие соответствует требованиям к комплектующим для систем молниезащиты по ГОСТ Р 50571.4.43 и IEC 62305. Материалы (V2A и оцинкованная сталь) обеспечивают электрохимическую совместимость с медными и алюминиевыми токоотводами, исключая гальваническую коррозию при нормальных условиях эксплуатации.

Преимущества

• Двухкомпонентный материал - возможность выбора между более коррозионностойкой нержавеющей сталью и экономичной оцинкованной сталью
• Стандартный размер резьбы M8 - легко заменяемый и доступный крепеж
• Чётко заданные параметры зажима - минимизирует риск перегрузки или слабого контакта
• Высокая механическая прочность - выдерживает нагрузки от ветра и температурных деформаций

Ограничения применения

• Не предназначена для крепления проводников диаметром менее 7 мм или шириной свыше 25 мм - возможен люфт и снижение контактного давления
• Не рекомендуется применять на деревянных или пластиковых фасадах без усиления основания
• Не подходит для внутренней установки в помещениях с повышенной влажностью - при наличии конденсата возможна коррозия оцинкованной стали
• Не является изолятором - требует соблюдения минимальных расстояний до других металлоконструкций

Примеры использования

• Крепление токоотвода на кирпичном фасаде многоэтажного жилого дома
• Фиксация ленточного проводника на бетонной стене промышленного цеха
• Установка на кровельном парапете с последующим выводом к заземлителю
• Монтаж на каменной кладке исторического здания с сохранением внешнего вида

Практические советы

• При использовании оцинкованной стали - регулярно осматривайте держатель на предмет белого налета (признак начала коррозии); при появлении - замените на V2A
• Перед монтажом проверьте соответствие диаметра проводника заявленному диапазону 8–10 мм; даже 0,5 мм отклонения могут нарушить герметичность зажима
• При установке на неровной поверхности используйте прокладки или подложки для равномерного распределения нагрузки
• Не затягивайте винты зажима с избытком - это может сплющить мягкий алюминиевый проводник и увеличить переходное сопротивление
• Артикул nd2305 от DKC (ДКС) - часть серии Jupiter, что гарантирует совместимость с другими элементами этой линейки при модульной сборке системы молниезащиты
